Кровни панели са стојећим шавовима

СЕНБО Грађевински материјалииспоручује кровне плоче са стојећим шавовима као део свог асортимана производа за металне кровне системе. Ови панели су обликовани од металних котура у профил са високим ребрима и спојени међусобно спајањем вертикалних ивица суседних панела. Широко се користе у великим јавним зградама и индустријским објектима где је потребна дуготрајна хидроизолација и отпорност на ветар.

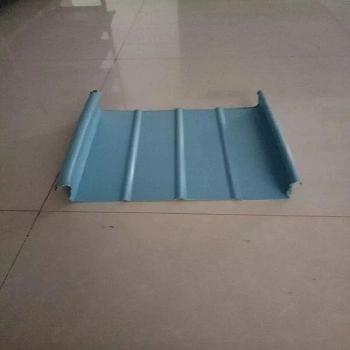

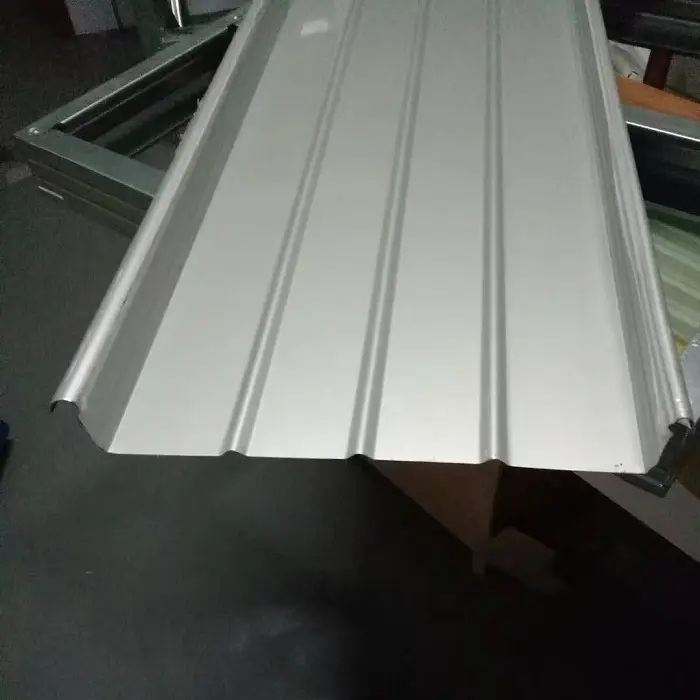

Кровни панел са стојећим шавом је профилисана метална компонента створена ваљањем металних намотаја у попречни пресек високог ребра. Формира интегрисани кровни склоп кроз међусобно закључавање и закључавање вертикалних ивица суседних панела.

За разлику од стандардних профилисаних челичних лимова који се причвршћују директно на греде помоћу шрафова, систем стојећих шавова повезује панеле са гредима помоћу специјално дизајнираних обујмица од легуре алуминијума. Ови клипови су причвршћени за греде. Панели се причвршћују на копче, а машина за шивање затим спаја вертикалне ивице суседних панела помоћу једне браве или двоструке браве од 360°. Ово ствара клизну везу између панела и обујмица, као и чврсто заптивку између самих панела.

Опције основног материјала и уобичајени профили

Избор основног материјала зависи од радног окружења и захтева за трајност:

Листови од легуре алуминијум-магнезијум-манган (разреда АА3004/3003):Типично дебљине 0,7–1,2 мм, са граном течења од најмање 190 МПа, затезном чврстоћом од 240–285 МПа и густином од 2,73 г/цм³. Ово је отприлике једна трећина густине челика. Животни век дизајна је преко 50 година.

Челични лимови од алуцинка (превучени алуминијум-цинк):Понудите 3-5 пута већу отпорност на корозију од стандардног поцинкованог челика.

Листови од нерђајућег челика:Погодно за велике приобалне јавне зграде које захтевају високу отпорност на ветар.

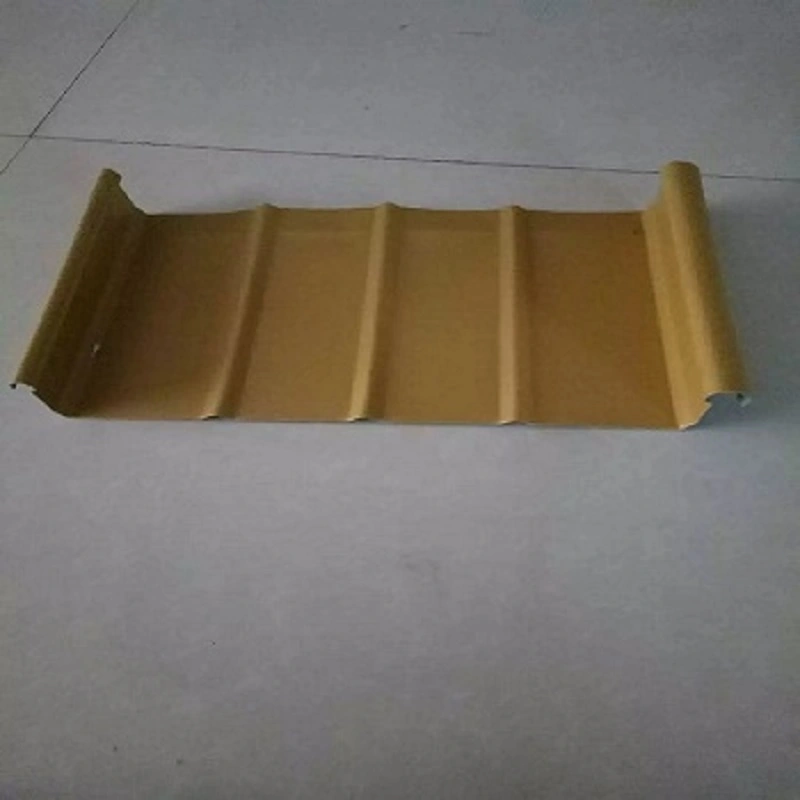

Уобичајени профили панела укључују ИКС65-300, ИКС65-330, ИКС65-400 и ИКС65-430. Профил ИКС65-300 има висину ребра од 65 мм и ефективну ширину покривања од 300 мм. У идеалном случају, панели треба да буду континуирани дуж правца нагиба без спојева или вијчаних спојева. Дужина профилисаних панела углавном не би требало да прелази 25 м, а контролне тачке деформације морају бити уграђене.

Састав система и типичне пројектне апликације

Комплетан кровни систем са стојећим шавовима обично користи вишеслојну композитну структуру. На пример, пројекат изложбене хале „Прозор у будућност Јужног Таихуа“ користи склоп крова који се састоји од основног лима (профилисани челик), изолационе плоче од камене вуне и кровне плоче са стојећим шавом. Ово интегрише функције подршке структуре, топлотне изолације и хидроизолације. Слично томе, пројекат скијалишта Иаокуе Ице анд Снов Ворлд користи алуминијум-магнезијум-манган систем стојећег крова у комбинацији са интегрисаним системом топлотне изолације.

Перформансе у реалним условима

1. Отпор на подизање ветра: верификовано испитивањем у пуној мери

Отпорност на ветар је критичан показатељ учинка за системе кровних шавова у приобалним регионима и пројекте јавних зграда великих размера. Као део пројекта рестаурације и ојачања металног крова Терминала 2 на аеродрому Нанчанг Чангбеј, ХКСИ-400 метални кровни панел са стојећим шавом је подвргнут систематском тестирању путем испитивања подизања ветра у пуном обиму.

Резултати су показали да је употреба копчи за ојачање повећала носивост подизања ветра за 4,18 пута у поређењу са панелима без копчи. Фактори као што су размак греда, капацитет смицања гредних конектора и чврстоћа на савијање самих греда директно су утицали на капацитет подизања ветра. Истраживања на металним крововима са различитим размацима гредова открила су директну корелацију између крајњег оптерећења лома система стојећег шава и размака међу гредама. Експериментални резултати су усклађени са трендовима уоченим у нумеричким симулацијама, пружајући основу за пројектовање и конструкцију крајњег оптерећења ветром.

2. Водонепропусност и херметичност: Двострука заштита преко шавова од 360° и претходно убризганог заптивача

Кровни систем са стојећим шавовима испуњава захтеве за херметичност, водонепропусност и отпорност на подизање ветра кроз употребу претходно убризганог заптивача у целој дужини унутар металних панела и закључавања шава од 360°. Панели чине непрекидну целину дуж нагиба без спојева или изложених вијчаних спојева, што смањује ризик од цурења повезан са традиционалним крововима са отвореним затварачима, као што је корозија на рупама за причвршћивање и деградација заптивача.

Третмани бљескалице су потребни на свим спојевима где се кровни панели сусрећу са фасадним зидовима или конструкцијама које вире кроз кров. Заптивни материјали се примењују на преклопним спојевима. Сигурно везивање силиконским заптивачем је потребно на преклопу између оплате основе и панела, док се пенасте заптивне траке користе између горњег оплате и панела, као и између ивице и панела.

3. Управљање термичким ширењем и контракцијом: клизни ослонци и контролисана деформација

Термичко ширење и контракција металних материјала под значајним температурним флуктуацијама је инхерентна физичка појава. Клизна веза између кровних панела са стојећим шавом и њихових фиксних носача омогућава панелима да се слободно шире и скупљају дуж нагиба као одговор на температурне флуктуације, чиме се прилагођавају топлотном напрезању.

Док дужина профилисаних панела у идеалном случају не би требало да прелази 25 метара, морају се успоставити одговарајуће контролне тачке деформације које ће водити правац ширења и скупљања. This prevents panel buckling or detachment from the support connectors. This characteristic also enables the use of single panel lengths of up to 35 meters or more, reducing the number of transverse overlaps.

4. Примена у закривљеним крововима великог распона: валидација путем пројекта конгресног и изложбеног центра Сјамен

ФЛЕКС-ЛОК 400 систем кровних плоча са стојећим шавом је коришћен за закривљене металне кровове великог распона (99 м и 72 м) пројекта Фазе ИИИ конгресног и изложбеног центра Сјамен. Систем се састоји од поцинкованих греда високе чврстоће, кровних панела са стојећим шавовима и структуралног пода. Доказано је да пружа отпорност на подизање ветра и корозију, као и на хидроизолацију и топлотну изолацију.

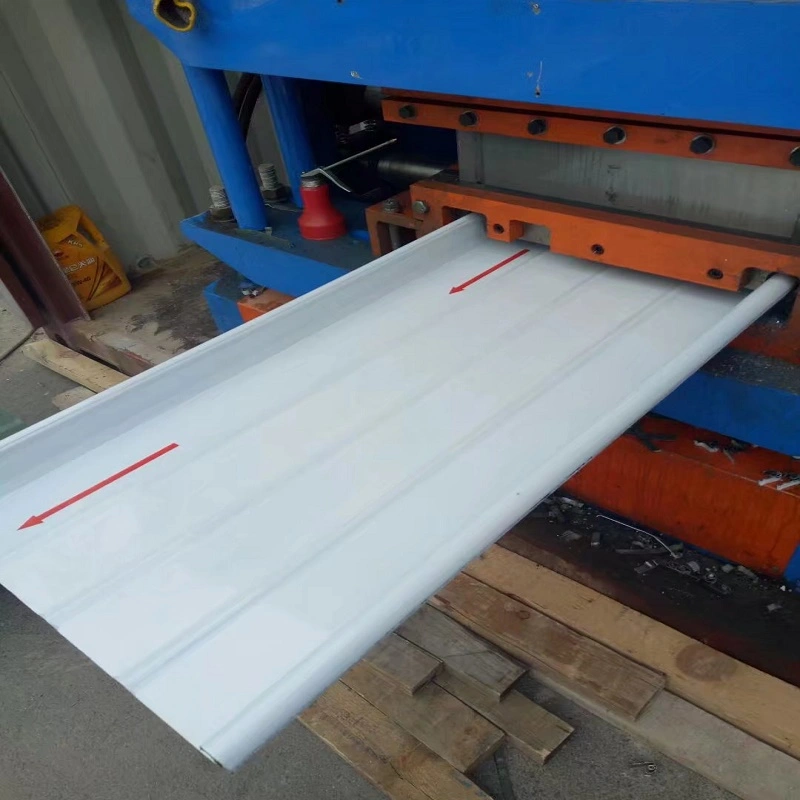

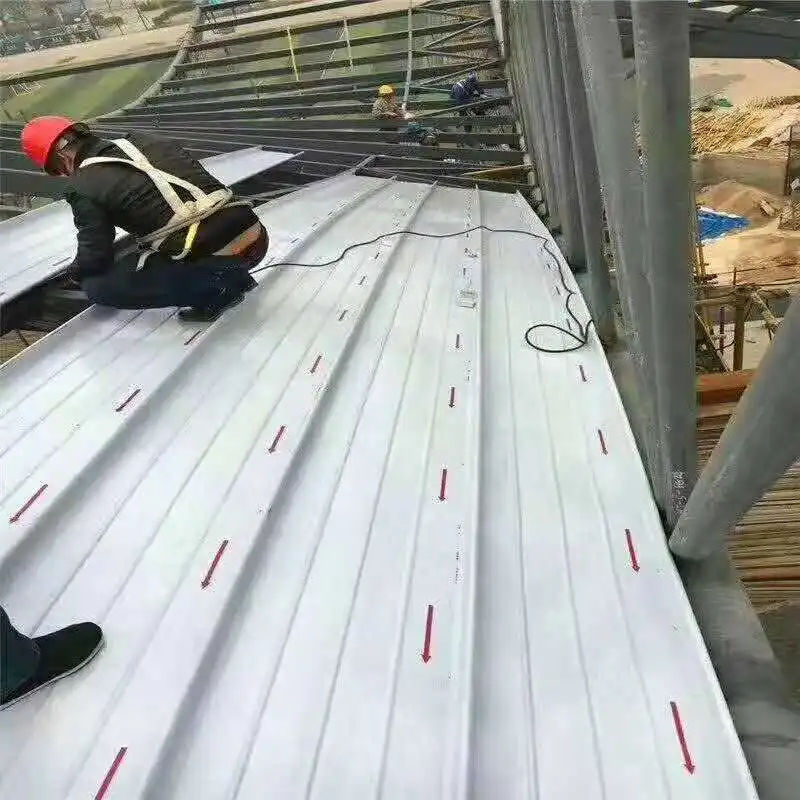

Током изградње, кровни панели су на лицу места ваљани, а компоненте су постављене у правцу окренутом од преовлађујућег ветра. Строги захтеви за позиционирање су примењивани за уградњу детаљних спојева. Слично томе, кровни систем алуминијум-магнезијум-манган са стојећим шавом успешно је примењен на сложену закривљену челичну конструкцију пројекта изложбене хале "Прозор у будућност" у Јужном Тајхуу.

5. Стандарди конструкције и инсталације: Подршка из националних стандардних атласа и спецификација

Конструкција и уградња стојећих кровних панела су подржани системом стандарда. У складу са техничком спецификацијом ЈГЈ 255-2012 (Техничка спецификација за кровове са дневним осветљењем и металне кровове), јасно су дефинисана дозвољена одступања за квалитет уградње: одступање од 5-7 мм у налегнућу континуалних уздужних компоненти (са прагом од 35 метара) и нагиб крова +20/-5 мм у висини метала од 5-7 мм (са прагом од 35 метара). праг).

Национални стандард атлас 24ЦЈ113-1 (Детаљи архитектуре за металне панеле (Део И): 360° спојени метални кровни систем са стојећим шавовима) пружа детаљне конструкцијске цртеже за све тачке повезивања, од спојева панела до олука, трака за дневно осветљење, вентилатора и проводника за заштиту од грома.

Детаљне спецификације на први поглед

Следећи параметри су засновани на стандардној производњи и релевантним националним стандардима. Прилагођавање је доступно за испуњавање специфичних захтева пројекта.

Основне предности производа

1. Структурална хидроизолација без рупа за причвршћивање. No screws penetrate the panel surface. A 360° seamed interlocking connection combined with continuous pre-injected sealant reduces leakage risks associated with fastener holes.

2. Проверљива и подесива отпорност на ветар.Пуно испитивање подизања ветра потврђује да копче за појачање могу повећати носивост за 4,18 пута. Фактори као што су размак међу гредама и носивост конектора директно утичу на отпорност крова на ветар.

3. Прилагодљива термичка експанзија и контракција.Клизне копче омогућавају панелима да се слободно шире и скупљају дуж нагиба. Контролне тачке које воде деформације обезбеђују кретање у предвиђеном правцу, спречавајући извијање или одвајање панела.

4. Различите опције материјала.Алуминијум-магнезијум-манган легура (век трајања преко 50 година), челик обложен Ал-Зн-ом и нерђајући челик су доступни за различите корозивне средине и захтеве пројекта.

5. Свеобухватна подршка стандардима.Дизајн, детаљи конструкције и прихватање инсталације подржани су од стране ГБ 50345, ЈГЈ 255-2012 и националног стандарда атлас 24ЦЈ113-1.

Напомене о избору и инсталацији

За дизајн отпоран на ветар:Размак греда и тип копче значајно утичу на капацитет подизања ветра. Тестирање у пуној скали или инжењерске прорачуне треба користити за верификацију изабране конфигурације. У регионима са јаким ветром могу бити потребне копче за појачање.

За апликације са дугим панелима:Ако дужина панела прелази 25 м, укључите контролне тачке деформације за вођење топлотног кретања. Уверите се да детаљ клизног клипа дозвољава очекивани опсег кретања без везивања.

За корозивна окружења: Select the base material according to exposure conditions. Al-Mg-Mn alloy and stainless steel are suitable for coastal or industrial atmospheres. Verify coating compatibility with local environmental factors.

Током инсталације:Панели се обично обликују на лицу места или у фабрици. Уверите се да се процес шивања обавља калибрираном опремом. Поставите панеле у правцу који је окренут даље од преовлађујућег ветра где је то могуће. Проверите да ли су сви опшиви и заптивачи правилно постављени пре шивања.

Где се користе ови панели

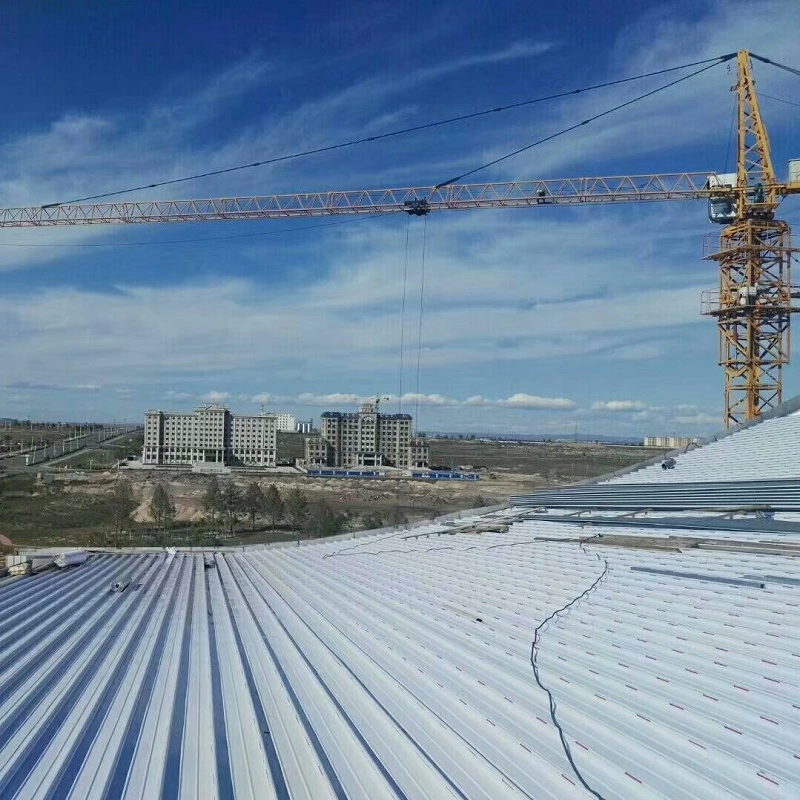

1.Метални кровни системи за велика транспортна чворишта као што су аеродромски терминали и брзе железничке станице.

2.Метални кровови за јавне зграде великих распона укључујући стадионе, изложбене центре и позоришта.

3.Кров за закривљене или сложене челичне конструкције великог распона, са могућностима савијања и савијања.

4.Зграде у приобалним областима подложним тајфунима које захтевају високе оцене отпорности на ветар, уз употребу мера за ојачање клиповима где је потребно.

Уобичајена питања купаца

1. Која је разлика између панела са стојећим шавовима и конвенционалних профилисаних лимова причвршћених вијцима?

Конвенционални профилисани лимови се фиксирају кроз површину панела вијцима, стварајући тачке продирања које временом могу постати путеви цурења. Плоче за стојеће шавове користе скривене копче и механички спојени спој, тако да нема видљивих причвршћивача. Ово смањује ризик од продора воде и омогућава термичко кретање кроз клизну везу.

2. Који основни материјал да одаберем за приобални пројекат?

За приобална окружења или окружења са високом корозијом, обично се препоручују легура алуминијум-магнезијум-манган или нерђајући челик. Ал-Мг-Мн легура нуди добру отпорност на корозију и дуг радни век, док нерђајући челик обезбеђује већу чврстоћу за дизајне отпорне на ветар. Челик обложен Ал-Зн може се користити у мање агресивним условима.

3. Како детаљ клизне копче прилагођава температурне промене?

Панели су причвршћени за конструкцију помоћу клипова који омогућавају кретање дуж дужине панела. То значи да се панели могу ширити и скупљати без напрезања причвршћивача или изазивања конзервирања уља. Контролне тачке деформације могу бити потребне на дугим панелима да би се усмерило кретање и спречило извијање.

4. Да ли се плоче са стојећим шавовима могу закривити за архитектонске кровове?

Да. Панели се могу обликовати ролањем, а затим закривљени да прате конвексне или конкавне облике крова. Пројекти као што је Ксиамен Цонвентион анд Екхибитион Центре користили су системе стојећих шавова за закривљене кровове великог распона. Специфична способност савијања зависи од профила и дебљине материјала.

5. Који стандарди уградње и критеријуми прихватања се примењују?

ЈГЈ 255-2012 обезбеђује толеранције уградње, укључујући одступање од 5–7 мм за континуиране уздужне компоненте и одступање +20/+30 мм за нагиб крова. Национални стандард атлас 24ЦЈ113-1 пружа детаљне цртеже повезивања. Водонепропусност се обично проверава визуелном инспекцијом и, где је потребно, испитивањем црева или језерца.
