Алу-Мг-Мн лучни кровни панели

СЕНБО Грађевински материјалииспоручује Алу-Мг-Мн лучне кровне плоче као део свог асортимана производа за металне кровне системе. Ови панели су произведени од легуре алуминијум-магнезијум-манган серије АА3004 и формирани су у закривљене, нестандардне профиле како би испунили архитектонске захтеве за сложене геометрије крова.

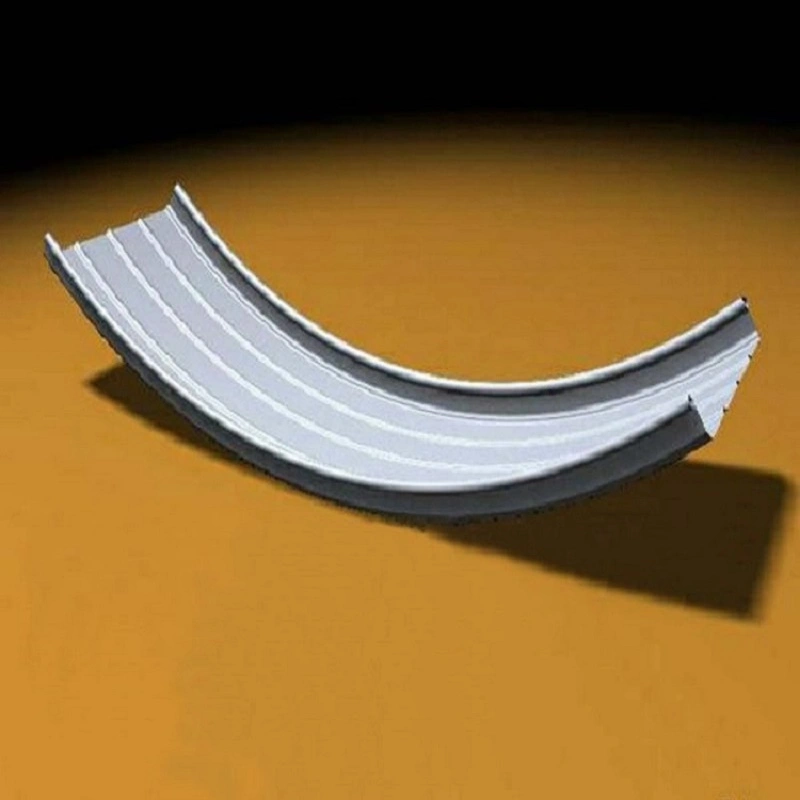

Ал-Мг-Мн лучни кровни панел је специјализована профилисана плоча произведена коришћењем брзе, прецизне опреме за обликовање ваљака. Састав супстрата укључује 1,0%–1,5% мангана и 0,8%–1,3% магнезијума, док остатак чини алуминијум. Као дериват стандардних плоча Ал-Мг-Мн са стојећим шавом, лучни панел се подвргава специјализованом процесу формирања за претварање равних листова у закривљене облике. Ово подржава модерне архитектонске дизајне као што су лучни, закривљени и сферни облици крова.

Састав легуре и доступни профили

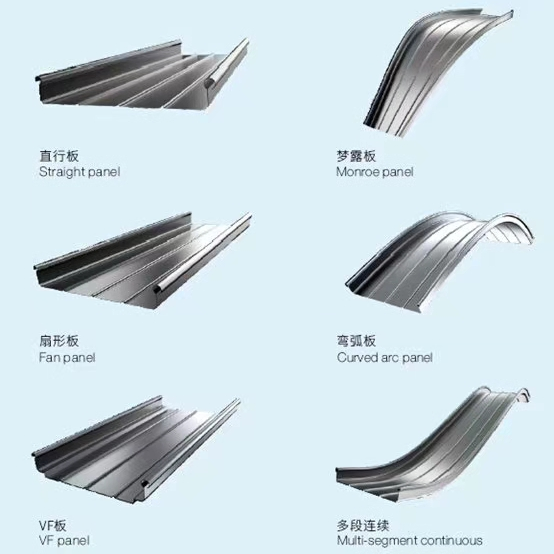

Доступни профили укључују моделе као што су ИКС65-300, ИКС65-330, ИКС65-400, ИКС65-430, ИКС65-500 и ИКС28-205-820. Панели у облику лепезе и конусни панели се такође могу прилагодити специфичним захтевима пројекта.

Ови панели се широко користе у нестандардним кровним системима великих јавних зграда, укључујући терминале аеродрома, стадионе и конференцијске и изложбене центре. Површина производа је обрађена поступком премазивања пре ваљања и доступна је са ПВДФ флуорокарбонским премазом, комбинујући архитектонску естетику са издржљивошћу.

Перформансе доказане на терену

1. Прилагодљивост на нестандардне облике кровова

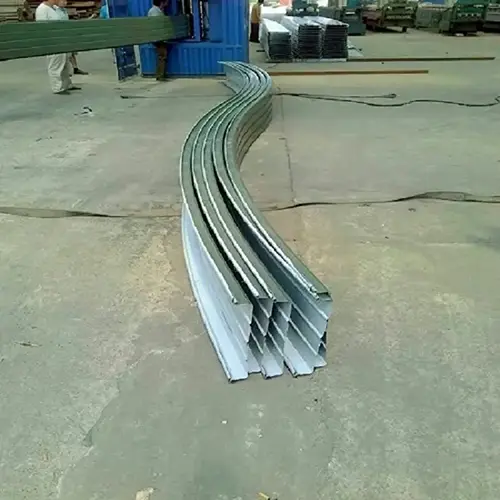

Легура алуминијум-магнезијум-манган нуди равнотежу снаге и флексибилности, што је чини погодном за формирање сложених облика кровова као што су 3Д закривљене, сферичне и лепезасте површине. Кроз специјализоване технологије за закривљење и производњу панела у облику лепезе, ови лучни панели могу да задовоље различите захтеве дизајна уз одржавање водонепропусних перформанси.

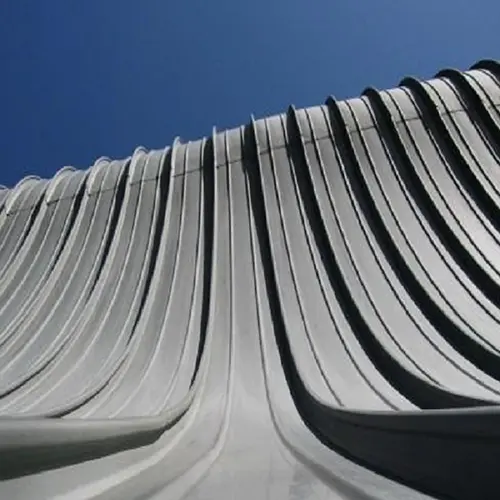

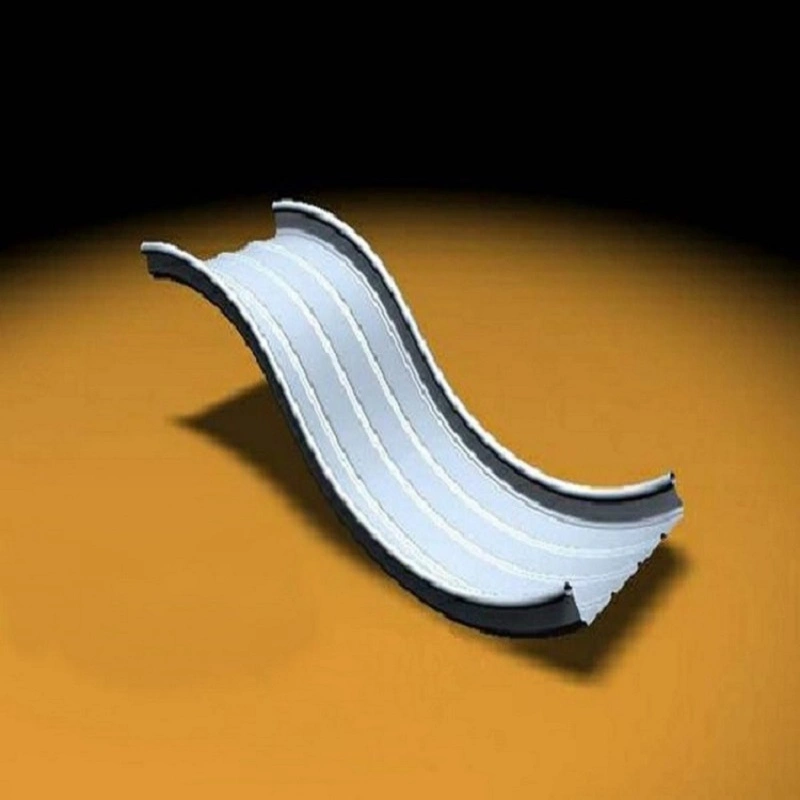

Производ је применљив на различите архитектонске форме, укључујући кровове са позитивном или негативном закривљеношћу, лучне кровове, кровове са једним и два нагиба, међусобно повезане кровне конструкције, косих кровова и закривљених кровова.

2. Валидација у пројектима лучних кровова великог распона

Пројекат надстрешнице између складишта у депоу житарица Зхангзхоу у Фујиану користио је алуминијум-магнезијум-манган обложен лучни валовити кровни систем. Структура се простире на 18 метара са дужином од 108 метара, покривајући укупну површину од скоро 2.000 квадратних метара.

На крову се налазе алуминијум-магнезијум-манган валовити панели модела ИТ6118 дебљине 1,2 мм. Висина лука је 4,085 метара, а однос успона и распона је 0,23. Инсталација је завршена за шест дана. Панели су направљени спајањем три мање јединице у једну основну јединицу, која је затим подигнута и причвршћена за уграђене челичне компоненте. Јединице су спојене методом водонепропусног шава.

3. Лагана структура са високом чврстоћом

Алуминијум има густину од приближно 2,73 г/цм³, око једне трећине густине челика. Алуминијум-магнезијум-манган плоче показују границу течења од најмање 190 МПа, затезну чврстоћу од 240-285 МПа и издужење од најмање 3%. Док одржавају структурални интегритет, ови лучни панели смањују мртво оптерећење кровног система.

У пројекту депоа житарица у Зхангзхоуу, пројектом је обухваћено равномерно распоређено живо оптерећење од 0,3 кН/м² и пројектовани притисак ветра од 0,40 кН/м² на основу 10-годишњег повратног периода.

4. Отпорност на корозију и издржљивост

Подлога од легуре алуминијум-магнезијум-манган има инхерентна својства отпорна на рђу. Природно формирани површински оксидни слој спречава оксидацију и корозију, пружајући отпорност на киселине и базе. Обложене плоче могу да формирају заштитни филм који се самоизлечи у тешким окружењима, што их чини погодним за влажне климе. Пројектовани век трајања је преко 50 година, са гаранцијом на премаз од 15-20 година.

Резиме техничких података

Следећи параметри су засновани на стандардној производњи и релевантним стандардима. Прилагођавање је доступно за испуњавање специфичних захтева пројекта.

Зашто ови панели раде добро

1. Флексибилно обликовање за сложене дизајне.Панели се могу обрадити у неправилне облике као што су лепезасти, конусни, конвексни и конкавно закривљени и сферни панели. Ово подржава персонализоване захтеве дизајна модерне архитектуре за закривљене површине и лучне кровове.

2. Лаган са високом затезном чврстоћом.Са густином која је око једне трећине од челика и затезном чврстоћом изнад 240 МПа, панели испуњавају захтеве за кровове великог распона, укључујући распоне веће од 18 метара.

3. Отпорност на корозију и дуг радни век.Легура природно формира заштитни слој оксида. Систем је пројектован за радни век од преко 50 година, са гаранцијом на премаз од 15-20 година.

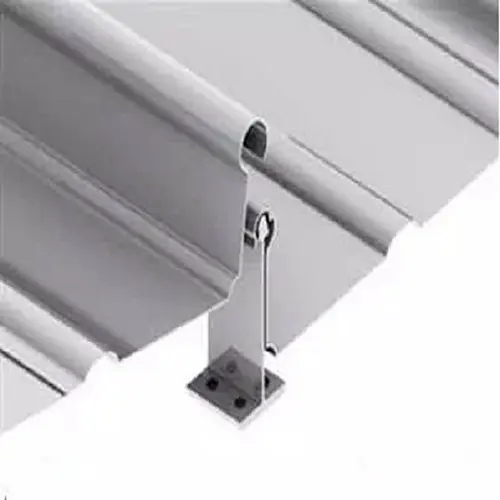

4. Поуздана хидроизолација путем модуларног међусобног закључавања.Модуларни процес спајања шавова осигурава чврсте спојеве панела и поуздане перформансе дренаже и хидроизолације.

5. Материјал који се може рециклирати.Материјал од легуре алуминијума се у потпуности може рециклирати, што подржава циљеве зелене градње.

Фактори дизајна и инсталације

За закривљене или сферичне кровове:Радите са произвођачем у раној фази пројектовања да бисте потврдили достижни радијус закривљености за изабрани профил и дебљину. Панели у облику лепезе и конусни панели захтевају тачне цртеже продавнице.

За дуготрајне апликације:Проверите способност распона панела у односу на потребна оптерећења. Пројекат Зхангзхоу Граин Депот користио је панеле дебљине 1,2 мм на распону од 18 метара, али сваки пројекат треба да се израчуна на основу локалног оптерећења ветром и снегом.

За приобално окружење или окружења са високом влажношћу:Изаберите ПВДФ флуорокарбонски премаз за побољшану отпорност на временске услове. Потврдите да су класа подлоге и систем премаза компатибилни са очекиваним условима излагања.

Током инсталације:Панели се обично фабрички префабрикују у јединице и подижу на своје место. Користите наведену методу спајања да бисте обезбедили водонепропусне спојеве. Пратите упутства произвођача за руковање, подизање и причвршћивање да бисте избегли оштећење површине.

Типични типови пројеката

1.Закривљени, сферни и неправилно обликовани кровни системи за велике јавне зграде као што су стадиони и изложбени центри.

2.Кровни и фасадни системи комплексног облика за аеродромске терминале и брзе железничке станице.

3.Лучне кровне конструкције дугог распона, као што су складишни објекти и пољопривредни пластеници.

4.Кровни системи за знамените зграде са јединственим захтевима архитектонског дизајна.

Одговори на питања купаца

1. Како се Ал-Мг-Мн лучни кровни покривач разликује од стандардних плоча са стојећим шавовима?

Стандардне плоче са стојећим шавовима су обично равне и постављене на равне или благо нагнуте кровове. Лучни панели се додатно формирају како би се створили закривљени профили који прате конвексну, конкавну или сферичну геометрију крова. Оба система користе сличну технологију међусобног спајања шавова, али лучни панели су посебно пројектовани за нестандардне облике кровова.

2. Колики је минимални радијус закривљености који се може постићи за ове панеле?

Минимални радијус закривљености зависи од профила панела, дебљине материјала и температуре легуре. Ово треба потврдити код произвођача током фазе пројектовања. Рано пружање цртежа геометрије крова може помоћи да се утврди да ли изабрани панел може постићи потребну закривљеност без угрожавања структуралних перформанси.

3. Да ли су ови панели погодни за приобално окружење?

Да. Алуминијум-магнезијум-манган легура има природну отпорност на корозију, а ПВДФ флуорокарбонски премаз додатно побољшава отпорност на временске услове. Ово чини панеле погодним за приобална окружења и окружења са високом влажношћу. Пројектовани век трајања је преко 50 година у нормалним условима.

4. Како се производе лепезасти и конусни панели?

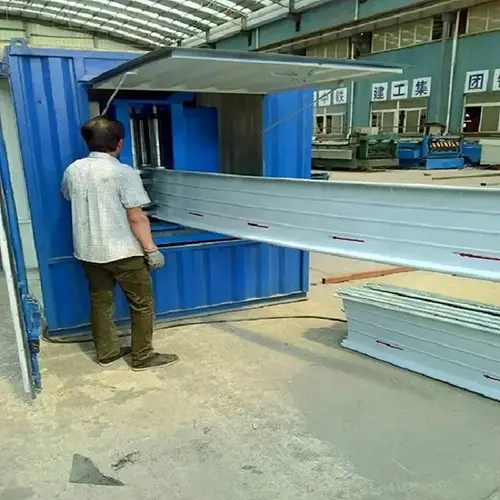

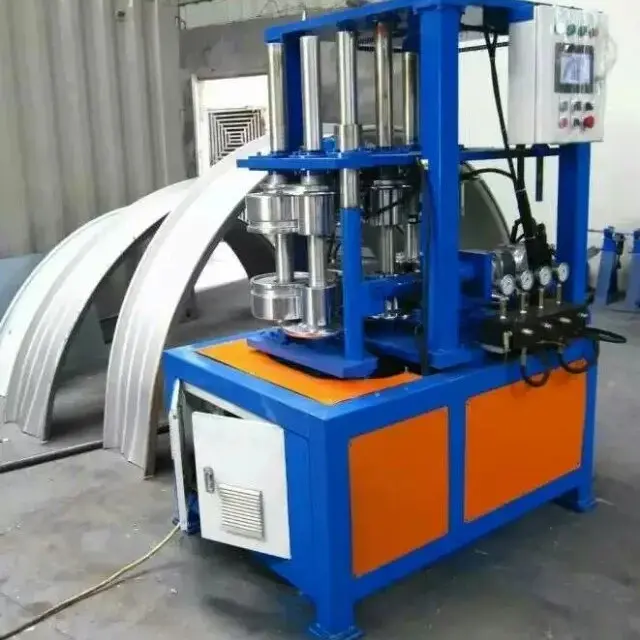

Панели у облику лепезе и конусни панели се производе коришћењем специјализоване опреме за обликовање и прилагођених алата. Обично се производе на основу цртежа из продавнице изведених из геометрије крова. Сваки панел је индивидуално обликован тако да одговара свом специфичном положају на закривљеној површини, обезбеђујући правилно пристајање и водонепропусни спој.

5. Које информације о пројекту су потребне за понуду?

Наведите цртеже геометрије крова (укључујући радијус закривљености), профил панела, дебљину, тип премаза, количину и локацију пројекта. Ако су потребни панели у облику лепезе или сужени, приложите детаљне цртеже распореда. Ово помаже нашем тиму да припреми тачну понуду и план производње.
