Систем носача омотача зграде састоји се од секундарних структурних елемената, причвршћивача, хидроизолационих компоненти и завршних додатака који повезују главни челични оквир са кровним и зидним панелима.СЕНБОГрађевински материјалииспоручује комплетан асортиман ових компоненти за пројекте челичних конструкција, укључујући греде, потпорне копче, системе олука, оплате и заптивне материјале.
Систем је обично подељен у пет функционалних група:
Структурна подршка:Ц, З, У и Л-облика челичне греде, шешир канали, саг шипке и упорне цеви. Ови елементи преносе оптерећење са кровних и зидних панела на примарни челични оквир.
Причвршћивање и повезивање:Обујмице за кров и зид, клизне и фиксне конзоле, самобушећи шрафови, клинови за смицање и скривени причвршћивачи. Ове компоненте одређују како су панели осигурани и како се прилагођава топлотно кретање.

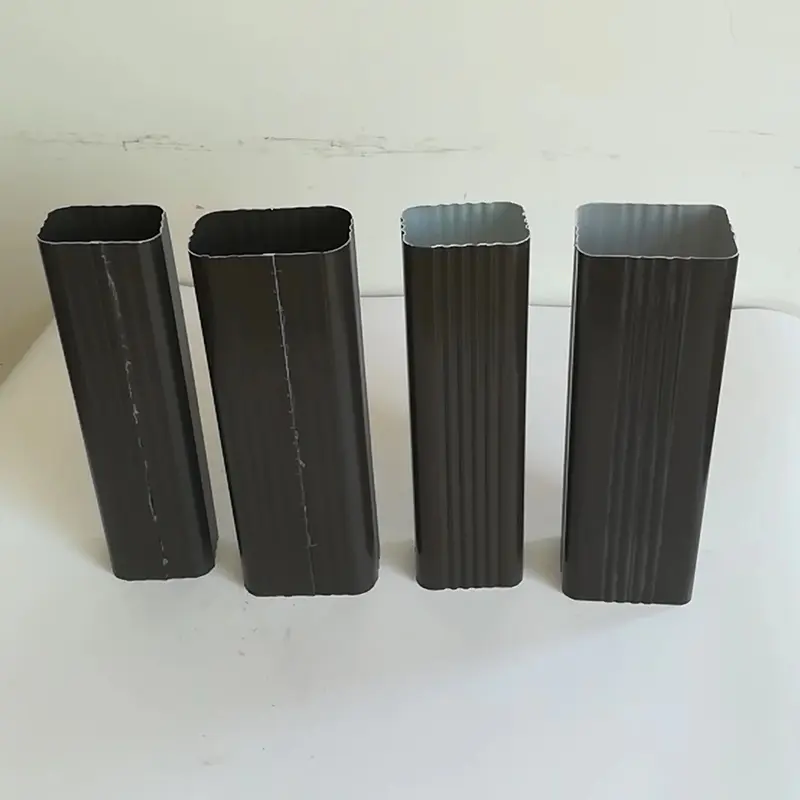

дренажа:Олуци од челика или нерђајућег челика, отвори за кишницу, одводне цеви и компоненте за сифонску дренажу. Правилан дизајн дренаже спречава накупљање воде и цурење на ободу крова.
Трептање и обрезивање:Поклопци за гребене, трепћуће лимове, обруб ивица, затварачи и ивице за капљање. Ови предмети заптивају ивице и прелазе панела, задржавајући воду и обезбеђујући готов изглед.
Изолација и заптивање:Топлотна изолација, парне баријере, прозрачне мембране, заптивне траке и заптивке. Ови производи контролишу пренос топлоте, управљају кондензацијом и одржавају непропусност.
Греде у облику слова Цсу секундарни елементи који се најчешће користе у металним омотачима зграда. Величине се крећу од Ц80 до Ц350, са дебљинама од 1,5 мм до 3,5 мм. Једноставни су за производњу и уградњу, што их чини погодним за опште индустријске зграде и складишта.
Греде у облику слова Знуде боље перформансе преклапања од пресека у облику слова Ц и често су специфицирани за дуже распоне. Величине се крећу од З80 до З350, са доступним унапред избушеним рупама за побољшање тачности инсталације и перформанси дренаже.

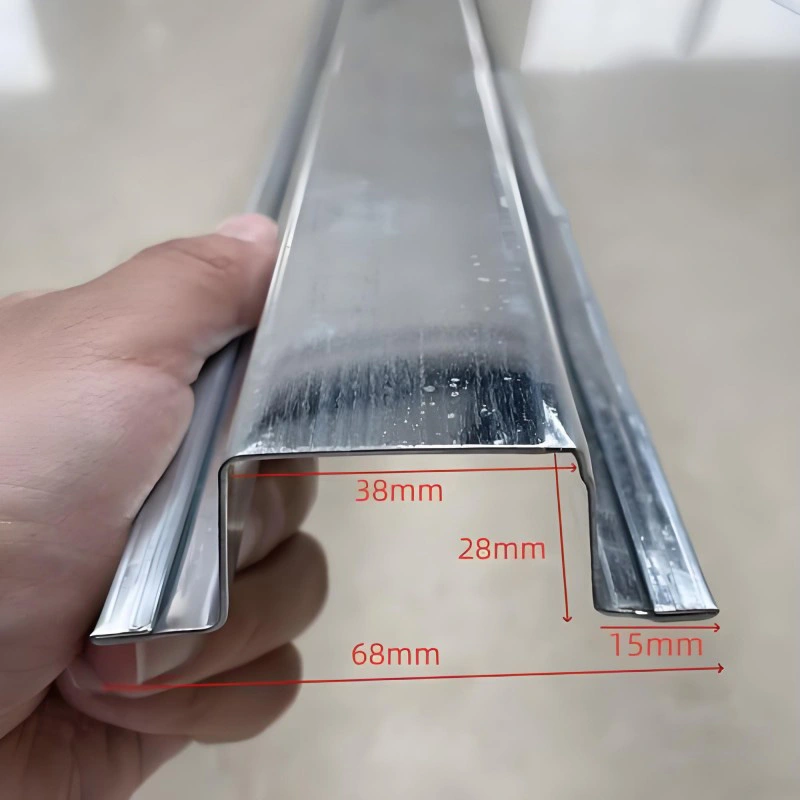

Челик у облику слова У и Лкористе се за уоквиривање врата и прозора, ојачање углова и причвршћивање ивица.Канали за шеширрад са одговарајућим потпорним конзолама у системима који захтевају прецизно поравнање. Саг шипке и упорне цеви побољшавају укупну стабилност система греда.
Потпорне копче су технички најкритичнији део система стојећег шава.Клизни носачидозволите да се кровна плоча шири и скупља са променама температуре, смањујући напрезање које би иначе могло да изазове извијање или замор причвршћивача. Ови носачи обично укључују изолациони одстојник за спречавање топлотних мостова.Fixed supportsсе користе на локацијама где се кретање мора ограничити, као што су стреха или гребен.
Вијци за самобушење са ЕПДМ подлошкама су стандардни причвршћивач за већину прикључака на зид и кров. Машина за прање одржава заптивку отпорну на временске услове, док премаз завртња одређује отпорност на корозију. Шипци за смицање се користе у системима композитних подних палуба за повезивање палубе са челичном гредом и пренос сила смицања.

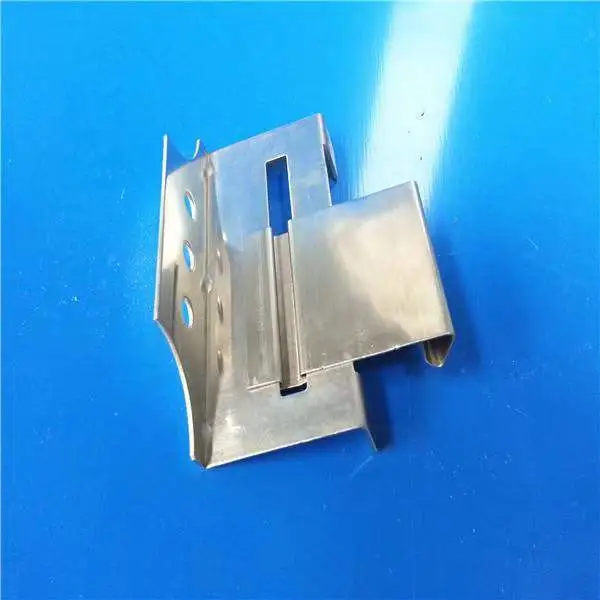

За системе са стојећим шавовима, обујмице од нерђајућег челика и алуминијумске стеге осигуравају панеле без продирања у површину крова. Ово смањује број изложених затварача и побољшава дугорочну отпорност на временске услове.

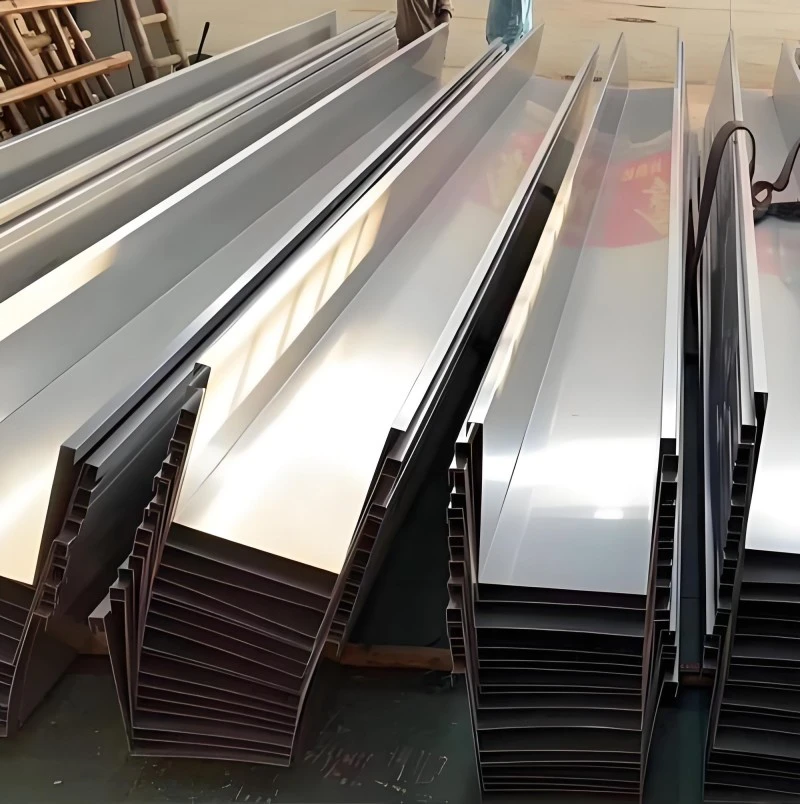

Челични олуци су главни сабирни елемент за кровну дренажу. Уобичајени материјали укључују поцинковани челик и нерђајући челик, дебљине од 1,0 мм до 2,0 мм. Нерђајући челик нуди бољу отпорност на корозију и пожељан је у приобалном или индустријском окружењу.

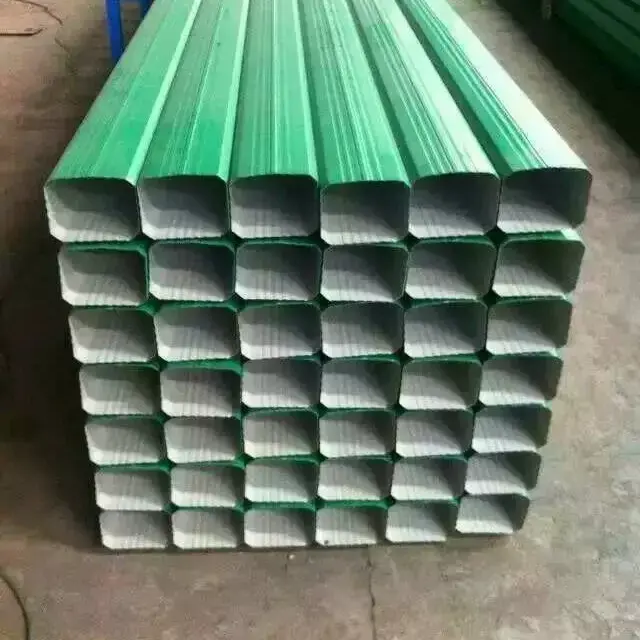

Сифонски дренажни системи се користе за кровове великих распона где је потребан висок капацитет дренаже. Одводне цеви и одводи за кишницу употпуњују систем, усмеравајући воду из олука до мреже за одводњавање земље.
Опсег и украсни делови заптују прелазе између панела, зидова и кровних продора. Поклопци за гребене покривају врх крова, лимови који се окрећу покривају спојеве од зида до крова, а ивица завршава периметар. Затварачи и ивице које капају спречавају улазак воде на крајеве панела и надстрешнице.
Изолациони материјали као што су камена вуна и стаклена вуна постављају се испод кровних и зидних панела. Прозрачне мембране омогућавају излазак влаге док спречавају улазак воде, а парне баријере контролишу кондензацију унутар изолационог слоја. Заптивне траке и заптивке употпуњују систем непропусности.
| Цомпонент Цатегори | Заједничке спецификације | Напомене |
|---|---|---|
| Греде у облику слова Ц | Ц80–Ц350, дебљине 1,5–3,5 мм | Најчешћи за опште зграде |
| Греде у облику слова З | З80–З350, дебљине 1,5–3,5 мм | Доступне су унапред избушене рупе |
| Кровни носачи | Клизне и фиксне врсте, различите висине | Са изолационим одстојником |
| Вијци за само бушење | ЕПДМ подлошка, температурни опсег -45°Ц до 120°Ц | Премаз одређује отпорност на корозију |
| Челични олуци | Поцинкована или нерђајућа, 1,0–2,0 мм | Нерђајући за приобална подручја |
| Трептање и трим | Поцинкована или обојена, 0,4–0,8 мм | Профил се подудара са типом панела |
| Изолација | Камена вуна, стаклена вуна, 50–150 мм | Одабрано према топлотним захтевима |
| Прозрачна мембрана | Тип ПЕ, ширине 1,0–1,5 м | Водоотпоран и паропропустљив |
| Применљив стандард | ЈГЈ/Т 473-2019 | Инжењеринг система металних омотача зграда |
За кровне системе:Размак међу оквирима, тип носача и профил панела морају бити усклађени. Клизни носачи су стандардни за стојеће кровове са шавовима како би се прилагодили термичком померању. Висина носача мора одговарати дебљини изолације да би се избегла компресија.
За зидне системе:Греде у облику слова Ц су обично адекватне. Начин причвршћивања зависи од профила зидне плоче и оптерећења ветром. Вијци за самобушење са ЕПДМ подлошкама су типични за изложене зидове причвршћивача; за архитектонске панеле могу се користити скривени причвршћивачи.
За корозивна окружења:Наведите олуке од нерђајућег челика, обложене причвршћиваче и алуминијумско-цинковане греде. ЕПДМ подлошке морају бити компатибилне са премазом панела и локалном климом.
За кровове великог распона:Греде у облику слова З са унапред избушеним рупама обезбеђују боље поравнање дренаже и подршку панела. Сифонска дренажа може бити потребна за кровове са високим интензитетом падавина.
Инсталација греда:Означите линије распореда на главном челичном оквиру пре уградње. Размак међу међубодовима мора да одговара цртежу дизајна. Везе између греда и главног оквира морају бити потпуно затегнуте, а савијајуће шипке треба поставити тамо где је потребно да би се спречило бочно померање.
Подршка за инсталацију клипова:Инсталирајте клипове у истом смеру као што је редослед полагања панела. База копче мора бити безбедно причвршћена за греду. Проверите да ли је изолациони одстојник правилно постављен да бисте избегли топлотни мост.
Причвршћивање панела:За системе са стојећим шавовима, закачите панеле на копче и спојите их калибрираном опремом. Избегавајте претерано затезање вијака за самобушење на отвореним системима причвршћивача, јер то може оштетити ЕПДМ подлошку и смањити отпорност на временске услове.
Монтажа олука и опшивке:Уверите се да су олуци нагнути према тачкама излаза. Запечатите све преклопне спојеве и прелазе. Опшивање мора правилно преклапати ребра плоче како би се спречило праћење воде иза облоге.
Компоненте система за подршку су дизајниране да раде са пуним спектром металних панела коверата које испоручује СЕНБО, укључујућиПрофилисани челични лимови, Сендвич панели од камене вуне, Панели алуминијум-магнезијум-манган, иПерфорирани панели. На пример, изглед греде за зид од сендвич панела разликује се од оног за зид од једнослојног профилисаног лима због разлика у могућности распона. Наш инжењерски тим може да обезбеди нацрте распореда који координирају структурне носаче са изабраним типом панела.
Клизни носачи омогућавају да се кровна плоча помера дуж своје дужине како се температуре мењају. Ово смањује термички стрес и спречава замор причвршћивача. Фиксни ослонци се користе на местима задржавања као што су стрехе и гребени. У крову са стојећим шавовима, већина копчи је клизна, са фиксним копчама које се користе само на одређеним локацијама.
Размак међу профилима зависи од профила панела, дебљине лима, оптерећења ветром и снега. Јачи панели са вишим ребрима могу да се простиру на веће удаљености и захтевају мање греда. Размак мора бити верификован прорачуном конструкције за сваки пројекат. Наш технички тим може препоручити одговарајући распоред на основу изабраног панела.
За приобална подручја треба специфицирати причвршћиваче са премазом високе отпорности на корозију. Причвршћивачи од нерђајућег челика или они са тешким цинк-алуминијумским премазом су одговарајући. ЕПДМ подлошка такође мора бити отпорна на УВ зрачење и компатибилна са премазом панела да би одржала заптивање отпорно на временске услове.
Да. Потпорне копче, бљескалице и затварачи могу се произвести да одговарају нестандардним облицима панела. Обезбедите цртеж профила панела и структурне захтеве пројекта тако да се исправне компоненте могу изабрати или произвести.
Сертификати материјала, извештаји о премазима и извештаји о испитивању производа могу се доставити. За греде и причвршћиваче, доступни су сертификати о испитивању глодала. За пројекте који захтевају додатну документацију о усклађености, као што су пожарне карактеристике или напомене о прорачуну конструкције, оне се могу обезбедити на захтев.
