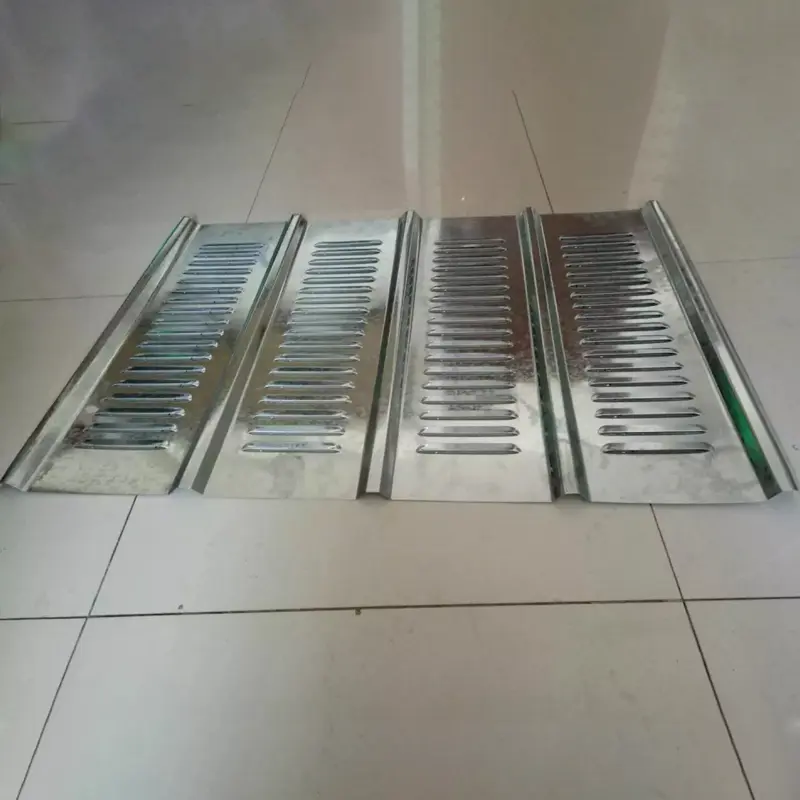

Перфорирани лим са жалузинама

Луверед Перфоратед Схеет су функционални архитектонски панели створени обрадом металних лимова коришћењем опреме за прецизно штанцање велике брзине да би се формирала структура угаоних отвора налик на ламеле. За разлику од стандардних перфорираних панела (који имају равне рупе као што су кругови или квадрати), перфорирани панели имају угаоне ламеле. Овај дизајн омогућава проток ваздуха кроз дијагоналне канале док блокира хоризонталну линију вида, чиме се постиже ефекат „прозраченог, али непрозирног“.

Избор основног материјала

У зависности од радног окружења и захтева за перформансама, могу се изабрати следећи материјали:

К235 поцинковани челик:Најчешћи материјал у грађевинарству. Површине су обрађене врућим поцинчавањем и електростатичким премазом у праху (дебљина премаза ≥60μм), издржавајући 500 сати испитивања сланом спрејом без љуштења или рђе. Стандард испитивања: АСТМ Б117 / ИСО 9227. Лабораторијски извештаји су доступни на захтев.

304 нерђајући челик:Користи се за спољашња окружења која захтевају високу отпорност на корозију или за декоративне пројекте.

Алуминијумска легура:Користи се за пројекте са ограничењима тежине или оне који захтевају компатибилност са алуминијум-магнезијум-манган кровним плочама.

Производни процес и спецификације:Произведен коришћењем брзих, прецизних, потпуно аутоматизованих линија за штанцање, систем подржава различите материјале, укључујући перфориране челичне калемове обложене бојом, алуминијумске калемове и лимове од нерђајућег челика. Стандардне дебљине се крећу од 0,5 мм до 2,0 мм (танки листови: 0,5–1,0 мм; дебели листови: 1,0–2,0 мм). Типични углови ламела су 45°–60°, са односом отворених површина од 40%–60%. Стандардне величине листова су 1000×2000 мм и 1250×2500 мм; прилагођене величине су доступне на захтев.

Површински третман:Поцинковани челични лимови се могу завршити електростатичким премазом у праху. Боје су прилагођене према РАЛ стандардима (уобичајене боје укључују тамно сиву, светло сиву, краљевско плаву и тамно зелену).

Верификација перформанси

1. Акустичне перформансе – лабораторијски измерено смањење буке

Акустичне перформансе перфорираних ламела су подржане конкретним експерименталним подацима. Систематско истраживање које је спровела Лабораторија за архитектонску акустику на Националном универзитету Цхенг Кунг (Тајван) на микроперфорираним хоризонталним ламелама показало је да се просечна редукција буке креће од најмање 4дБ до максимално 15дБ. Кључне варијабле које утичу на акустичне перформансе укључују дужину ламела, дебљину ламела, структурну конфигурацију (једнострано наспрам двостране перфорације), угао ламела и размак ламела.

2. Вентилација и отпорност на ветар – отпорност на ветар смањена за преко 30%

Перфориране ламеле омогућавају природну вентилацију и смањење притиска кроз перфорације под углом на ламелама, ефикасно смањујући отпор ветра. Када се користи у грађевинарству, дизајн протока ваздуха са решеткама смањује отпор ветра за преко 30% у поређењу са традиционалним чврстим баријерама, на основу упоредних прорачуна оптерећења ветром. Панели су дизајнирани да испуне локалне захтеве за оптерећење ветром у складу са важећим грађевинским прописима (нпр. ГБ 50009 / ЕН 1991), са стварним перформансама верификованим кроз структурне прорачуне и процене оптерећења ветром специфичне за пројекат. То их чини погодним за приобалне регионе склоне тајфунима и ветровитим.

3. Отпорност на корозију и временске услове – 500-часовни тест сланог спреја

Отпорност на корозију перфорираних ламела је обезбеђена кроз систем двоструког процеса: топло цинковање праћено електростатичким наношењем праха. Поцинковани основни слој се комбинује са високотемпературно очвршћеним полиестерским премазом у праху на отвореном (≥60 μм дебљине). Панели издржавају 500 сати испитивања сланом спрејом без љуштења или рђе, у складу са АСТМ Б117 / ИСО 9227. Извештаји о испитивању трећих страна доступни су на захтев, а радни век на отвореном се процењује на 5-10 година у нормалним условима околине.

4. Механичке и фабричке особине

Направљен од поцинкованог челика К235, материјал нуди одличну чврстоћу на притисак, док процес штанцања отвора осигурава високу димензијску прецизност. У шинским транзитним апликацијама (вентилација и капци отпорни на кишу), структура комбинује перфориране ламеле са предње стране са задњим преградама за кишу како би уравнотежио проток ваздуха и заштиту од временских прилика. За одељке за напајање моторизоване опреме, материјал који апсорбује звук од 5–10 мм може да се примени на структуру ламела да би се пригушила бука.

5. Проверени сценарији примене

Декорација јавних зграда великих размера и апсорпција звука:Ова перфорирана плоча са решеткама се користи за декорацију и акустички третман у великим пројектима као што су аеродроми, железничке станице, стадиони, изложбени центри и метро станице.

Грађевинарство:Перфорирана решетка има модуларни дизајн са монтажом вијцима, елиминишући потребу за заваривањем на лицу места. Подржава поновну употребу преко 5 пута и може се похвалити стопом рециклирања челика од 95%.

Вентилација опреме и одвођење топлоте:Користе се као панели за расипање топлоте за кућишта опреме, ове ламеле се обично производе од нерђајућег челика, поцинкованог челика или алуминијума (дебљине: 0,8–2 мм), обезбеђујући ефикасну вентилацију и расипање топлоте, а истовремено пружају заштиту од прашине и прскања.

Преглед кључних спецификација

Сви доле наведени параметри су засновани на фабричкој стандардној производњи или референтном тестирању. Прилагођавање је доступно за испуњавање специфичних захтева пројекта.

Кључне предности

1. Вентилација без видљивости (јединствена функционалност).Дизајн закривљених ламела ствара преклапање када се гледа са предње стране, блокирајући преко 90% видне линије споља док омогућава природан проток ваздуха – балансирајући заштиту приватности са вентилацијом и одвођењем топлоте. Визуелни екран се мери на удаљености од 1 метар управно на површину панела.

2. Верификоване акустичне перформансе (смањење од 4–15 дБ).Лабораторијско испитивање потврђује просечну редукцију буке од 4–15 дБ; перформансе се могу додатно побољшати додавањем памука или микро перфорираних панела који упијају звук.

3. Отпорност на корозију и издржљивост (500-часовна верификација сланим спрејом).Двострука заштита од корозије (вруће цинковање плус електростатичко прашкасто премазивање) обезбеђује да нема љуштења или рђе након 500 сати испитивања сланом спрејом према АСТМ Б117 / ИСО 9227; век трајања на отвореном од 5-10 година.

4. Модуларна монтажа и поновна употреба.Модуларни дизајн са вијцима елиминише потребу за заваривањем на лицу места; панели се могу поново користити најмање пет пута, са стопом рециклирања челика од 95%.

5. Флексибилно прилагођавање материјала и спецификација.Доступан у различитим материјалима као што су К235 поцинковани челик, нерђајући челик и алуминијум; Дебљина плоче, димензије и боје могу се прилагодити да задовоље специфичне захтеве пројекта.

Сценарији апликација

1.Декоративни системи и системи за упијање звука за велике јавне зграде као што су аеродроми, железничке станице, стадиони, изложбени центри и метро станице.

2.Ограђивање градилишта за радове на путу, ископавање метроа и реновирање стамбених објеката (захтева отпорност на ветар и смањење притиска).

3.Вентилација, одвођење топлоте и заштита од прашине за индустријска постројења и просторије са опремом.

4.Баријере од буке за општинске путеве и индустријске зоне (у комбинацији са материјалима који апсорбују звук).

5.Интегрисани архитектонски системи за сенчење и вентилациони системи.

Зашто одабрати перфориране решетке?

Да ли тражите функционалну плочу која балансира вентилацију и екранизацију за архитектонску декорацију, грађевинско складиштење или пројекте смањења буке? Направљени од К235 поцинкованог челика или нерђајућег челика, ови панели имају прецизно утиснуте ламеле под углом од 45°–60°. Они обезбеђују преко 90% визуелног скрининга (мерено на 1м управном погледу) док омогућавају природну вентилацију и смањење притиска, нудећи више од 30% мањи отпор ветра у поређењу са чврстим панелима. Акустична лабораторијска испитивања потврђују смањење буке од 4–15 дБ, док 500-часовни тестови сланог спреја (АСТМ Б117 / ИСО 9227) потврђују њихову отпорност на корозију; модуларни дизајн омогућава поновну употребу. Од декоративне апсорпције звука у великим јавним зградама до ограде отпорне на ветар за градске радове на путевима, перфориране ламеле — подржане доказаним подацима о перформансама — нуде поуздано решење које обезбеђује „вентилацију без видљивости“ уз смањење буке и отпорност на ветар.

Често постављана питања

1. Који стандарди се користе за испитивање сланог спреја?

Тестирамо наше плоче премазане прахом у складу са АСТМ Б117 или ИСО 9227 током 500 сати. Извештаји о тестирању трећих страна доступни су на захтев ради провере резултата.

2. Како се мери визуелни скрининг од 90%?

Стопа визуелног скрининга се мери на удаљености од 1 метар управно на површину панела. Под нормалним угловима гледања, угаоне ламеле се преклапају како би блокирале више од 90% хоризонталне линије вида док и даље дозвољавају проток ваздуха.

3. Да ли се панели могу користити у областима са јаким ветром?

Да. Дизајн са решеткама смањује оптерећење ветром за преко 30% у поређењу са чврстим панелима. Изводимо прорачуне оптерећења ветром специфичне за пројекат у складу са важећим кодовима (нпр. ГБ 50009 или ЕН 1991) како бисмо осигурали да су панели и потпорна структура адекватно дизајнирани.

4. Који материјали су доступни за перфориране панеле са жалузинама?

Нудимо поцинковани челик К235, нерђајући челик 304 и легуру алуминијума. Избор зависи од захтева за корозијом, ограничења тежине и естетских преференција. Сви материјали могу бити лакирани у разним РАЛ бојама.

5. Да ли дајете узорке или извештаје о тестирању пре наручивања?

Да, можемо да обезбедимо узорке панела за процену и поделимо релевантне извештаје о испитивању (слани спреј, акустични, механички) на захтев. Наш инжењерски тим такође нуди техничке консултације за ваш конкретан пројекат.

6. Како се постављају панели?

Панели су дизајнирани за модуларну монтажу вијцима, елиминишући потребу за заваривањем на лицу места. Ово омогућава бржу инсталацију и једноставну демонтажу, а панели се могу поново користити више пута.
