Челични перфорирани лим у боји

Перфорирани метални лимови, такође познати као перфорирани панели или перфорирана мрежа, производе се бушењем рупа у металним лимовима.СЕНБО Буилдинг Материалсснабдева ове производе за архитектонске, акустичке и индустријске примене, са фокусом на тачност димензија и следљивост материјала.

Избор основног материјала зависи од радног окружења и захтева за перформансама. Обично се користе три групе материјала:

304 нерђајући челик:Пружа отпорност на корозију погодну за спољашње и хемијски агресивне средине. Репрезентативни узорак није показао рђу након 1000 сати испитивања сланом спрејом под условима АСТМ Б117. Стварни учинак зависи од завршне обраде површине и припреме ивица.

Легура алуминијума (нпр. 6061):Нуди ниску густину (приближно 2,7 г/цм³) у комбинацији са добром чврстоћом. Материјал се може анодизирати или премазати прахом за повећану издржљивост и изглед површине.

К235 поцинковани или обојени челик:Економична опција за општу архитектонску и индустријску употребу. Површинска заштита се обично постиже врућим цинковањем након чега следи електростатичко наношење праха.

Процес производње и опсег димензија

Брза ЦНЦ опрема за пробијање производи преко 20 шаблона перфорације, укључујући округле, квадратне, прорезе, шестоугаоне, крстасте, рибље скале и облике цветова шљиве. Процес омогућава прецизну контролу пречника рупе, размака и односа отворених површина.

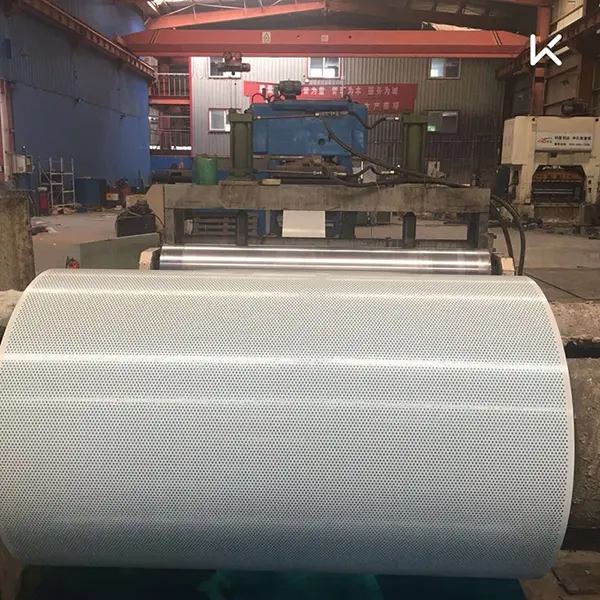

Плоснати лимови се могу производити у дебљинама од 0,1 мм до 15 мм, са пречником рупа у распону од 0,1 мм до 200 мм. Намотани лимови су доступни у дебљинама од 0,2 мм до 1,5 мм, са максималном ширином од 1250 мм и пречником рупа од 0,5 мм до 10 мм. За архитектонске примене, уобичајене дебљине се крећу од 0,5 мм до 2,0 мм, са пречником рупа између 3 мм и 20 мм. Односи отворених површина од 15% до 60% су типични, а толеранција пречника рупе се контролише унутар ±0,1 мм.

Опције обраде површине

Листови од алуминијумске легуре могу се анодизирати како би се створио тврди, густи оксидни слој који побољшава отпорност на корозију и површинску тврдоћу. Прашкасти премаз нуди еколошки прихватљиву завршну обраду са добром временском и хемијском отпорношћу. Електрофоретски премаз обезбеђује равномерну покривеност са јаком адхезију.

Челични лимови су обично заштићени врућим поцинчавањем, праћеним електростатичким наношењем праха, са типичном дебљином премаза од најмање 60 μм.

Измерене карактеристике перформанси

1. Акустичне перформансе: НРЦ вредности из лабораторијског испитивања

Перфорирани листови доприносе апсорпцији звука када се постављају са ваздушним отвором или порозним материјалом за подлогу. Звучни таласи који улазе у рупе губе енергију због трења и вискозних ефеката на површинама отвора.

Коефицијенти апсорпције звука мерени су на одређеним фреквенцијама октавног опсега према АСТМ Ц423 за репрезентативни склоп који се састоји од алуминијумске плоче са хексагоналним отвором са порозним позадинским слојем и ваздушном шупљином. Добијени коефицијент смањења буке (НРЦ) био је 0,8 или већи за ту тестирану конфигурацију. Стварни НРЦ за одређену инсталацију зависи од дебљине панела, величине отвора, брзине перфорације, материјала подлоге, дубине ваздушне шупљине и методе монтаже. Извештаји о тестирању су доступни на захтев.

2. Механичке особине и носивост

Механичке перформансе зависе од основног материјала, дебљине и узорка перфорације. Носивост конструкције треба да се израчуна у складу са важећим стандардом пројектовања на основу дебљине панела, геометрије перфорације, размака носача, распона и методе причвршћивања. За референцу, челична плоча дебљине 3 мм са квадратним перфорацијама (отвор од 10 мм) и одређеним распоном носача је верификована да издржи равномерно распоређено оптерећење од 5 кН/м² кроз инжењерски прорачун. Детаљне напомене о прорачуну могу се дати на захтев.

Панели са кружним перфорацијама (отвор од 20 мм, 50% отворена површина) показују отпор протока ваздуха од 50 Па или мање када се тестирају према ИСО 5801.

Отпорност на корозију је потврђена испитивањем сланим спрејом: узорак од нерђајућег челика 304 није показао рђу након 1000 сати према АСТМ Б117; поцинковани челик са врућим цинковањем и прашкастим премазом није показао љуштење или рђу након 500 сати под истим стандардом. Извештаји о тестирању су доступни.

3. Површинска издржљивост и отпорност на временске услове

Анодизирани или прахом обложени алуминијумски панели показују побољшану отпорност на корозију, хабање и излагање УВ зрачењу. Учинак сваке површинске обраде може се потврдити релевантним извештајима о испитивању који се достављају уз поруџбину.

4. Искуство примене у грађевинарству и транспорту

Перфорирани панели се користе у транспортним баријерама против буке, често у комбинацији са материјалом који апсорбује звук иза перфорираног лица. У јавним зградама као што су аеродромски терминали, железничке станице, стадиони и изложбени центри, панели обезбеђују акустичну контролу истовремено омогућавајући флексибилност визуелног дизајна.

Архитектонске фасаде користе узорке перфорације за стварање полу-транспарентних ефеката и варијација светлости и сенке. Документовани примери укључују металну фасаду апартмана Скилигхт у Француској и библиотеку Централне академије лепих уметности. За референце и документацију специфичне за пројекат, контактирајте наш тим.

Техничке спецификације и белешке о доказима

Следећи параметри су засновани на стандардној производњи и релевантним стандардима испитивања. Тамо где је примењиво, документација са доказима је доступна на захтев.

Кључне карактеристике и практичне предности

1. Верификоване акустичне перформансе.НРЦ изнад 0,8 је потврђен за одређени тестирани склоп. У комбинацији са одговарајућом подлогом и ваздушном шупљином, панели помажу у смањењу нивоа буке у саобраћајним баријерама и архитектонским акустичним системима.

2. Флексибилност материјала.Опције укључују нерђајући челик 304 за отпорност на корозију, легуру алуминијума за лагане декоративне апликације и поцинковани челик за економичну општу употребу.

3. Разноврсност узорка перфорације.Доступно је више од 20 шаблона, са прилагодљивим пречником рупа и односом отворених површина како би се постигла жељена визуелна транспарентност, акустичне перформансе и вентилација.

4. Завршне обраде отпорне на временске услове.Алуминијумске плоче могу бити елоксиране или премазане прахом; челичне плоче користе топло цинковање плус премаз у праху. Могу се обезбедити извештаји о испитивању отпорности на слани спреј.

5. Широк опсег примене.Погодан за декоративну акустичну обраду у јавним зградама, саобраћајним баријерама против буке, заштитницима индустријске опреме и компонентама за филтрирање.

Упутства за избор и инсталацију

За акустичне апликације:Изаберите шаблон перфорације и отворено подручје на основу циљног опсега фреквенције. Порозни материјал за подлогу и ваздушни зазор значајно побољшавају апсорпцију. Користите АСТМ Ц423 тестне податке за смернице, али проверите перформансе за свој специфични склоп.

За спољне фасаде:Изаберите нерђајући челик 304 или алуминијум обложен прахом за дуготрајну отпорност на корозију. Уверите се да дебљина панела и профил испуњавају захтеве за оптерећење ветром на локацији пројекта.

За индустријску филтрацију:Прецизно одредите потребан пречник рупе, размак и отворену површину. Контрола толеранције димензија је критична за доследне перформансе филтрирања.

Током инсталације:Пажљиво рукујте панелима како бисте избегли савијање или оштећење перфорираних ивица. Користите одговарајуће причвршћиваче и потпорне оквире. За акустичне склопове, уверите се да је подлога постављена без празнина или компресије која би могла да умањи перформансе.

Подршка за производњу по мери

Прихватамо цртеже које доставља купац у уобичајеним ЦАД форматима (ДКСФ, ДВГ) за прилагођене изгледе перфорације. Наш инжењерски тим прегледа геометрију рупа, растојање ивица, отворену површину и захтеве за обликовање пре производње. Преглед првог артикла и сертификати материјала доступни су на захтев.

Типичне области примене

1.Системи звучне баријере за контролу саобраћајне буке дуж аутопутева, железница и метроа.

2.Унутрашња декорација која апсорбује звук за велике јавне зграде, укључујући аеродромске терминале, брзе железничке станице, стадионе и изложбене центре.

3.Архитектонске фасаде, плафони и преграде које стварају ефекте светлости и сенке и полутранспарентне визуелне дизајне.

4.Заштитни поклопци за индустријску опрему, панеле за дисипацију топлоте и решетке звучника.

5. Industrial filtration and screening for chemical machinery, pharmaceutical equipment, and food processing machinery.

Често постављана питања

1. Како треба одабрати величину перфорације и отворену површину за акустични плафон?

Избор зависи од опсега циљне фреквенције и материјала подлоге. За општу апсорпцију говорног опсега, уобичајено је отворено подручје од 20–30% са пречником рупа од 3–6 мм. Дебљи порозни слој и дубља ваздушна шупљина побољшавају нискофреквентну апсорпцију. Препоручујемо тестирање репрезентативног склопа или консултовање стручњака за акустику за критичне просторе.

2. Која је разлика између перфорираних металних лимова и експандираних лимова?

Перфорирани лимови се избијају од чврстог метала, остављајући чист, уједначен узорак рупа са високим степеном прецизности. Проширени метал је прорезан и растегнут, стварајући мрежу са отворима у облику дијаманта и текстурираном површином. Перфорирани лимови обично нуде бољу равност и шири спектар украсних узорака, док је експандирани метал често лакши и јефтинији за одређене индустријске примене.

3. Да ли се перфорирани метални лимови могу савијати или формирати након пробијања?

Да, али обим зависи од материјала, дебљине и узорка перфорације. Веома отворене шаре смањују могућност обликовања. Ако је потребно формирање, распоред штанцања треба да буде дизајниран тако да се избегне претерано напрезање на ивицама рупа. Разговарајте о захтевима за формирање са нашим инжењерским тимом током фазе пројектовања.

4. Који материјал да одаберем за примену обалне фасаде?

За приобална окружења обично се препоручује нерђајући челик 304 или легура алуминијума са одговарајућом елоксираном или прашкастом завршном обрадом. Нерђајући челик нуди највећу отпорност на корозију, док је алуминијум лакши. Избегавајте стандардни поцинковани челик осим ако нема додатне заштитне премазе погодне за специфичне услове.

5. Да ли већа отворена површина увек пружа бољу апсорпцију звука?

Није нужно. Док већа отворена површина омогућава да више звука допре до материјала подлоге, постоји оптималан домет. Изнад одређеног прага, маса и крутост панела се смањују, што може смањити перформансе ниске фреквенције. Интеракција између отворене површине, пречника рупе, материјала за подлогу и дубине шупљине одређује укупну апсорпцију. За прецизне резултате препоручује се тестирање или симулација.
