Подна подна плоча од арматуре

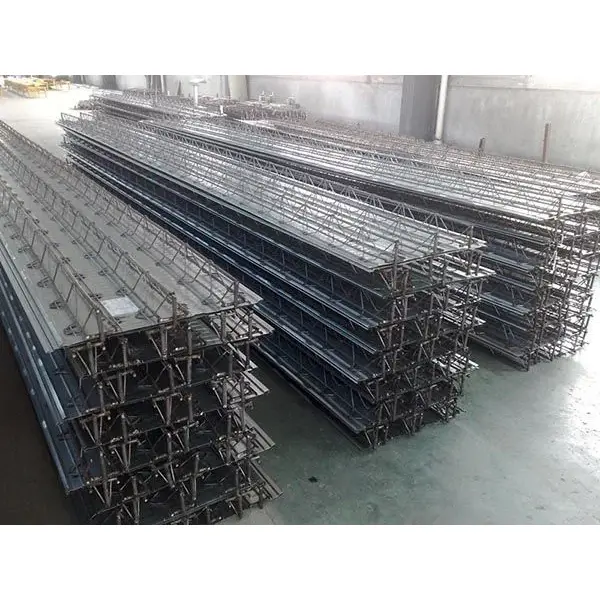

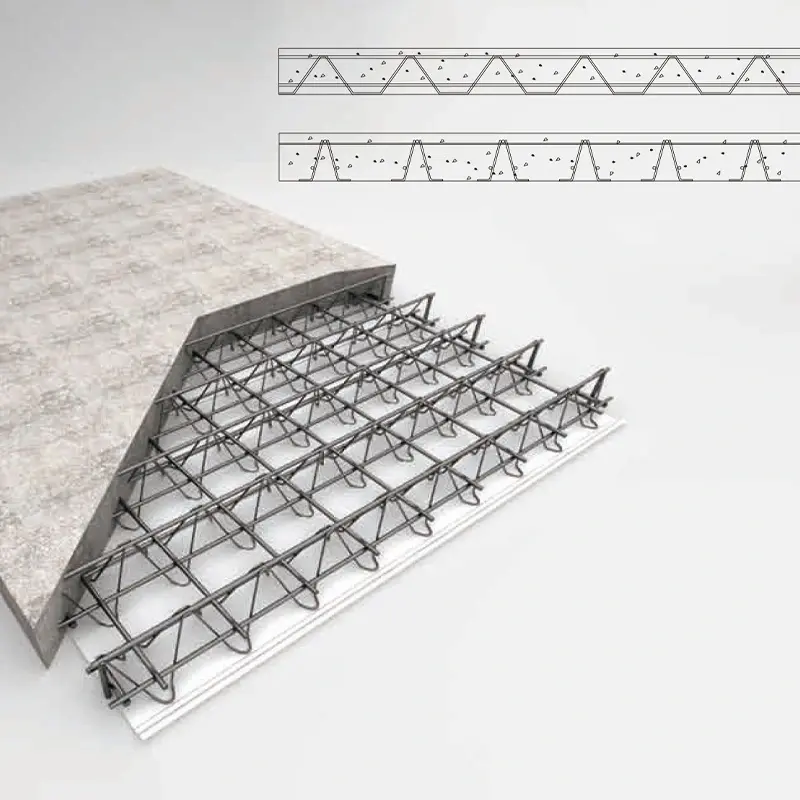

Подна подна плоча од арматуре је композитна носива плоча формирана комбиновањем челичне арматурне решетке са доњом плочом на аутоматизованој производној линији. Сама решетка се састоји од горњих шипки тетиве, доњих шипки тетиве и шипки мреже спојених помоћу отпорног тачкастог заваривања, стварајући стабилну троугласту структуру. Ова решетка се затим заварује на доњу плочу, обично поцинковани челични лим дебљине 0,5 мм или влакно-цементну плочу.

СЕНБО Буилдинг Материалсиспоручује овај производ као део свог асортимана подних облога од челичне конструкције. Подна облога служи као трајна оплата током изградње и касније доприноси структуралним перформансама бетонске плоче.

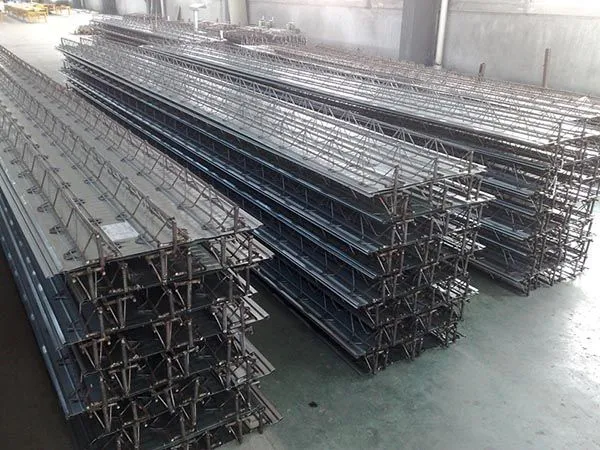

Структурни састав и материјали

Горња и доња шипка тетиве се обично израђују од челика ХРБ400 или ЦРБ550, док шипке за мрежу обично користе челик ХПБ300, ХРБ400 или ЦПБ550. Вертикалне и хоризонталне носеће шипке су углавном ХПБ300 или ХРБ400.

Када се као доња оплата користи поцинковани челични лим, његова дебљина је 0,5 мм, граница попуштања је најмање 250 Н/мм², а тежина двостраног поцинкованог премаза је најмање 120 г/м². Доњи лист долази у две ширине: Тип А (600 мм) и Тип Б (576 мм).

Висине челичних решетки се крећу од 50 мм до 340 мм, што одговара дебљини плоче од 80 мм до 370 мм. Пречник горње и доње тетиве је 6–12 мм, а пречник шипке мреже 4–8 мм. Постоји неколико серија производа, као што су ТД1–ТД7 и ХБ1–ХБ8, при чему је модел ТД3-90 најчешће коришћен.

Класификација производа према доњој оплати

Производи се класификују на основу врсте доње оплате. Традиционални тип користи поцинковани челични лим, док трајни (неуклоњиви) тип користи финоагрегатни бетон или влакно-цементну плочу. Према атласима националних стандарда 23ЦГ56-1 и 23ЦГ56-2, производи за трајну доњу оплату елиминишу потребу за уклањањем оплате на лицу места, обезбеђују глатку доњу страну и погодни су за влажна или чиста окружења, као и за зграде без спуштених плафона.

Перформансе у стварним пројектима

1. Примена у високоградњи: 140.800 м² решеткастих подова

Пројекат супер-високе који је тренутно у изградњи има укупну површину од 218.000 м². Торањ А има 39 спратова (176,1 м), а торањ Б достиже 51 спрат (212,4 м). Пројекат је користио 140.800 м² решеткастих палубних система и 16.100 м² ивичне оплате. Дебљине плоча су се кретале од 110 мм до 150 мм, а решетке су израђене помоћу високофреквентног отпорног точкастог заваривања.

У поређењу са традиционалним ливеним плочама, ова метода је елиминисала постављање оплате, уклањање оплате и ручно везивање арматуре. Квалитет градње је остао стабилан и поуздан.

2. Верификација дугог распона и велике конзоле

Изложбени центар научно-технолошког парка Зхонггуанцун АИ је пилот пројекат „зграде без угљеника“ у Пекингу. Четвороспратна челична рамова конструкција је дизајнирана за сеизмички интензитет 8. Има максимални распон од 3,5 м и максималну дужину конзоле од 8,25 м.

Коришћен је подни паркет типа ТД3-90, са висином решетке од 90 мм и укупном дебљином плоче од 120 мм. Максимални распон без ослонца током изградње био је 3,0 м. У зони конзоле од 8,25 м, постављени су привремени двоструки вертикални стубови на средини распона како би се индуковао нагиб нагоре од 1,5‰, осигуравајући структурну сигурност.

3. Провера отпорности на ватру и корозију

Арматура је у потпуности обложена бетоном, што даје отпорност на ватру сличну традиционалним плочама за ливење на месту. Тестови показују да плоча дебљине 100 мм (што одговара челичној решетки висине 70 мм) постиже отпорност на ватру од 1,68 сати. Поцинковани челични лим не захтева додатну заштиту од пожара.

У поређењу са композитним плочама које користе профилисану челичну подну облогу, подна плоча од челичних решетки нуди бољу отпорност на корозију. Пошто поцинковани челични лим не доприноси носивости конструкције у фази сервисирања, рђа не може угрозити интегритет конструкције.

4. Подаци о ефикасности изградње и трошковима

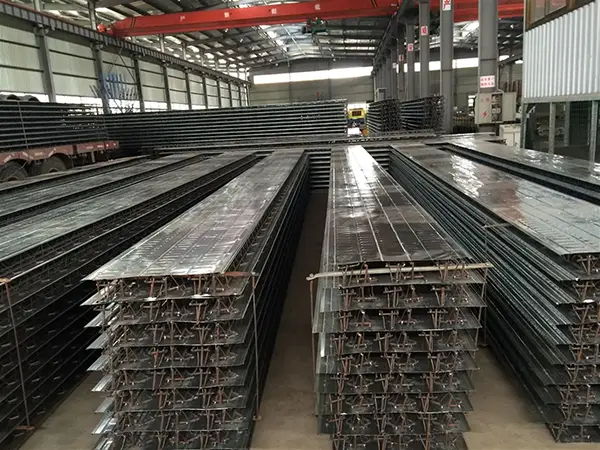

Фабричка производња обезбеђује уједначен размак арматуре и конзистентну дебљину бетонског покривача. Радови на везивању арматуре на лицу места су смањени за 60%–70%. За пројекат подрума Ксикинг Хоутаи Плот Г у Тјанђину, коришћење ове технологије скратило је период изградње за отприлике 10 дана и резултирало укупним уштедама од 1,972 милиона РМБ. Свеобухватни трошак по квадратном метру био је више од 20% нижи од традиционалних композитних плоча.

Кратак преглед техничких спецификација

Следећи параметри су засновани на индустријском стандарду ЈГ/Т 368-2012 и атласима националног стандарда. Прилагођавање је доступно.

Зашто овај систем функционише

1. Фабричка префабрикација обезбеђује конзистентност.Носач се формира путем аутоматизованог отпорног тачкастог заваривања, што одржава размак арматуре уједначеним, а димензије прецизне. Ово смањује везивање арматуре на лицу места за 60%–70% и доводи до доследнијег квалитета конструкције.

2. Двосмерна крутост упоредива са плочама ливеним на месту.Систем се може дизајнирати као двосмерна плоча, која нуди крутост сличну ливеној армиранобетонској плочи са двосмерном арматуром. Сеизмичке перформансе су генерално боље од профилисаних челичних композитних плоча.

3. Отпорност на ватру и корозију без додатних премаза.Пошто је арматура у потпуности обложена бетоном, плоча од 100 мм постиже отпорност на пожар од 1,68 сати без ватроотпорности. Поцинковани лим служи само као оплата, тако да корозија не утиче на сигурност конструкције.

4. Глатки софит и смањена дебљина плоча.Доња страна је равна. У поређењу са стандардним профилисаним челичним подовима, укупна дебљина плоче се може смањити за 30–50 мм уз задржавање исте чисте висине плафона, што помаже у смањењу висине од пода до пода.

5. Предности трошкова и распореда.Оплата је елиминисана, подупирање је сведено на минимум, а вишеспратна симултана градња постаје могућа. Доњи лим постиже 96% искоришћености површине са само 0,5 мм дебљине челика, смањујући потрошњу материјала.

Разматрање дизајна и инсталације

За двосмерни дизајн плоче:Подна плоча од арматурних решетки може бити пројектована као двосмерна плоча додавањем додатне арматуре у попречном правцу. Потврдите са грађевинским инжењером да распоред панела и услови подршке одговарају пројектним претпоставкама.

За примену трајне доње оплате:Изаберите фино агрегатни бетон или влакно-цементну плочу када је потребна глатка доња страна без спуштеног плафона. Проверите да ли је окружење погодно за изабрани материјал доње оплате.

За дугачке конзоле:Можда ће бити потребни привремени ослонци, као што је показано у пројекту Зхонггуанцун где су коришћени двоструки стубови за изазивање нагиба према горе. Израчунајте захтеве за угибом и нагибом на основу стварне дужине конзоле и оптерећења конструкције.

Током инсталације:Обезбедите квалитет заваривања на свим чворовима и носачима. Пратите наведени размак завара и притисак електроде. Код поцинкованих лимова избегавајте прекомерну топлоту која може оштетити премаз. Заштитите панеле од влаге ако се складиште на лицу места дуже време.

Типичне апликације

1.Подни и кровни системи за високе и високе челичне конструкције.

2.Подне конструкције великог распона и великих конзола.

3.Оперативне платформе и подови у индустријским постројењима и логистичким складиштима.

4.Зграде које захтевају отпорност на влагу, отпорност на корозију или окружење у чистим просторијама, где се препоручује трајна доња оплата.

Често постављана питања

1. Како се подови арматурне решетке могу поредити са композитним плочама од профилисаног челичног лима?

Композитне плоче од профилисаног челичног лима ослањају се на челичну палубу и као оплату и као затезно ојачање. Подна плоча од арматуре користи засебну челичну решетку за структурно ојачање, тако да доњи лист служи само као оплата. То значи да доњи слој може бити тањи (0,5 мм) и корозија не утиче на структурни капацитет. Доња страна плоче је такође равнија.

2. Која је предност система трајне доње оплате?

Трајна доња оплата (бетон од финог агрегата или влакнасто-цементне плоче) елиминише потребу за скидањем оплате након очвршћавања бетона. Обезбеђује глатку, чисту доњу страну која се може оставити изложеном без спуштеног плафона. Ово је посебно корисно у влажним, чистим или архитектонским апликацијама.

3. Да ли се подна плоча од арматуре може користити за двосмерне плоче?

Да. Додавањем попречне арматуре и пројектовањем носача панела у складу са тим, систем може да постигне двосмерно понашање плоче слично као плоча за ливење на месту. Дизајн мора узети у обзир димензије панела и оријентацију решетке.

4. Која привремена подршка је потребна током изградње?

Захтеви за подршку зависе од висине решетке, дебљине плоче и распона. За типичне распоне до око 3 м можда неће бити потребна привремена подршка. За дуже распоне или конзоле користе се привремени стубови или подупирачи. Табеле распона произвођача и прорачуни конструктора треба да одреде тачан распоред.

5. Који стандарди регулишу подове подних плоча од арматуре?

Главни индустријски стандард је ЈГ/Т 368-2012 „Подни под од челичне решетке“. Референце за дизајн укључују атласе националних стандарда 22Г522-1 и 23ЦГ56-1/2. Испитивање материјала и заваривања прати захтеве у овим документима.
