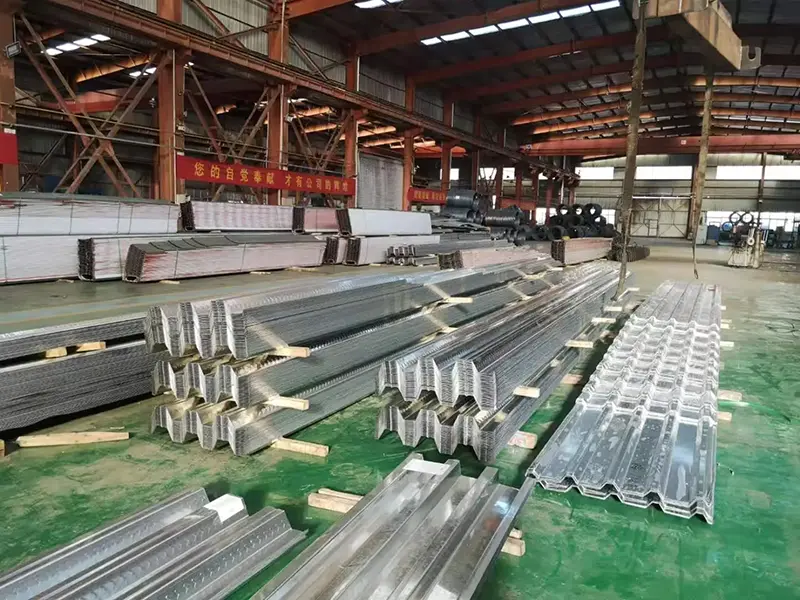

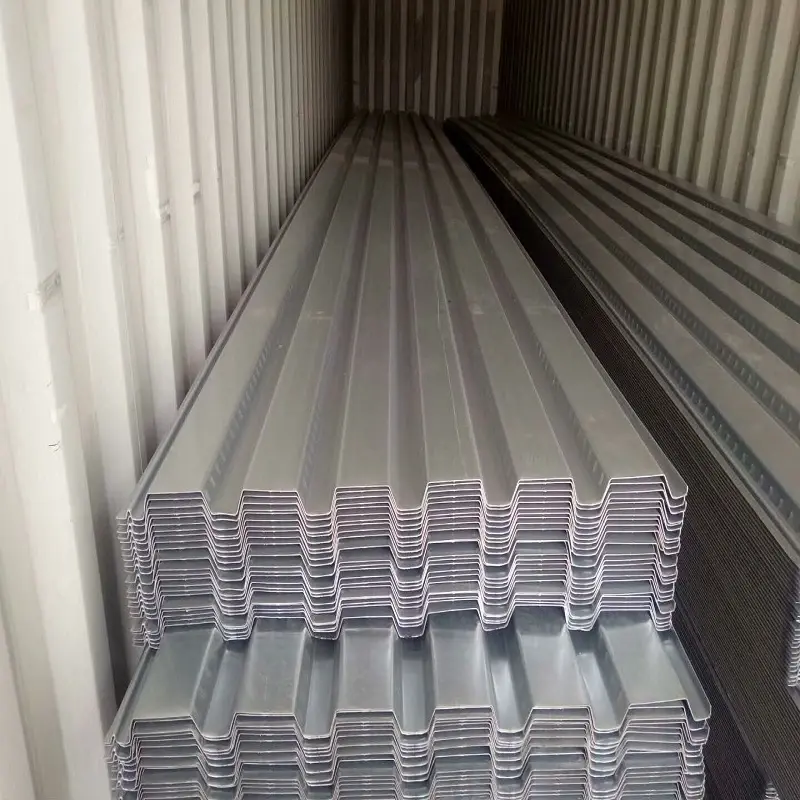

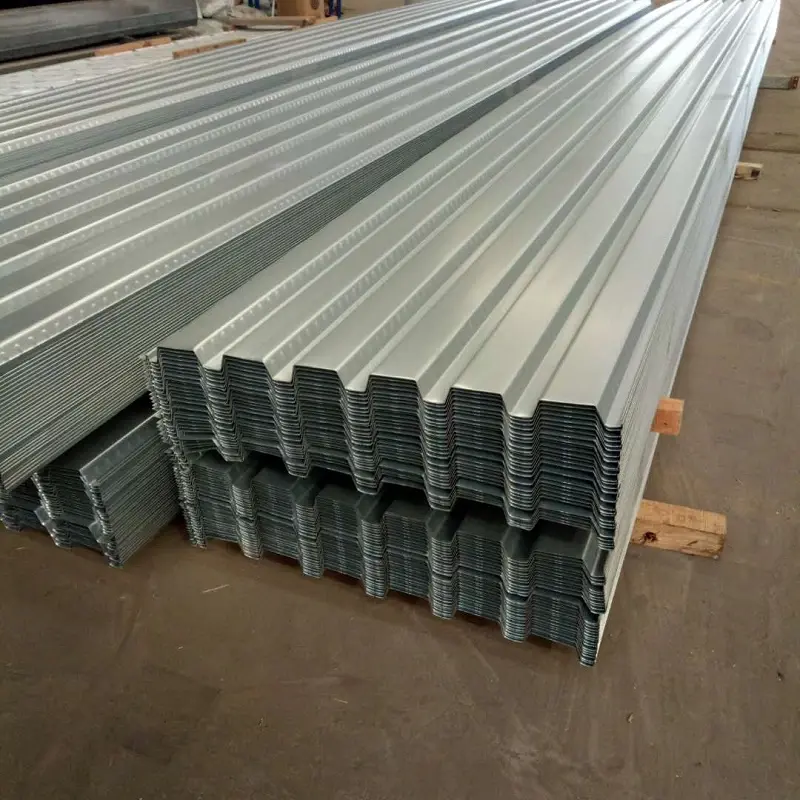

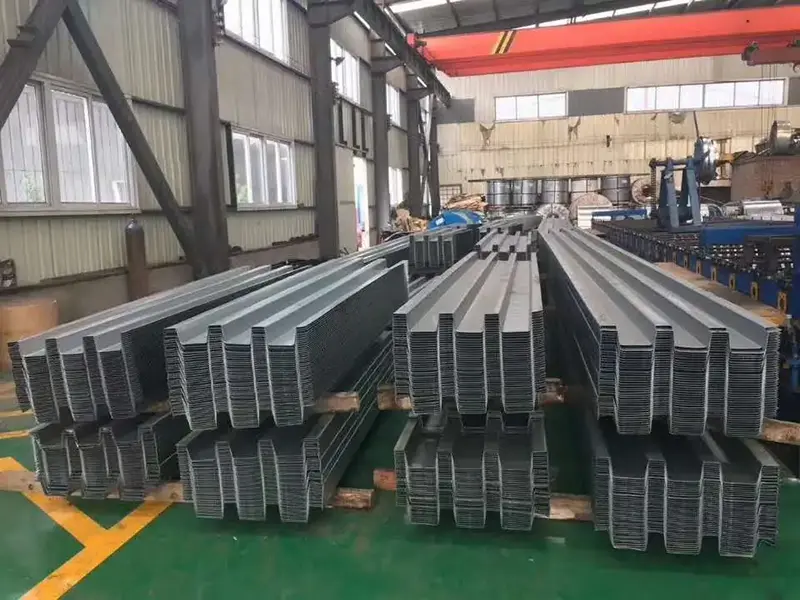

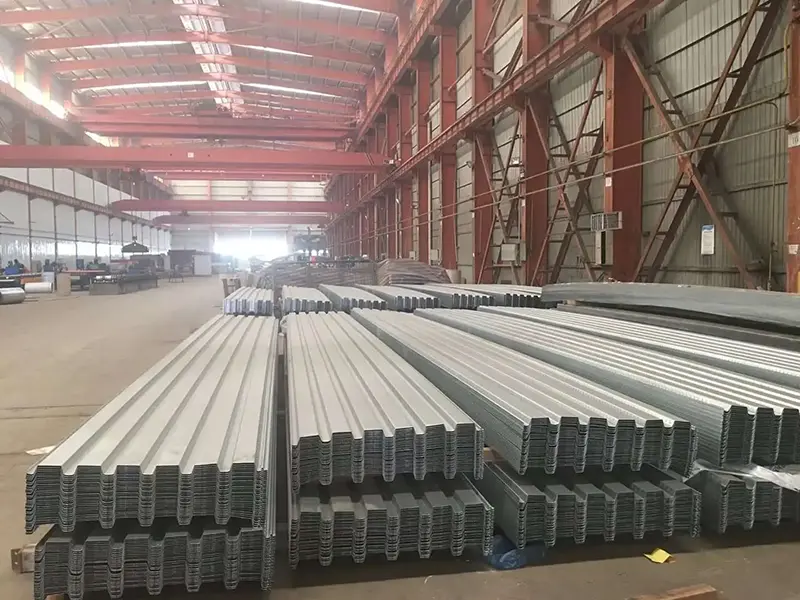

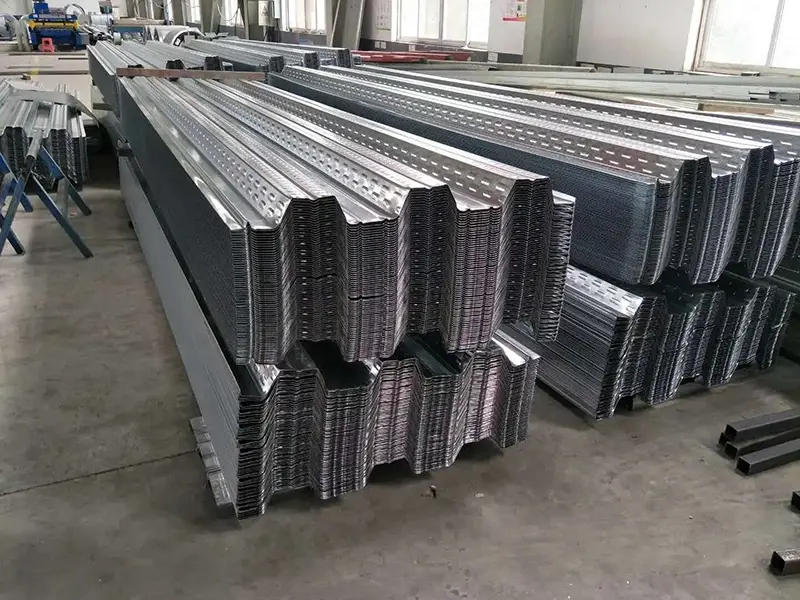

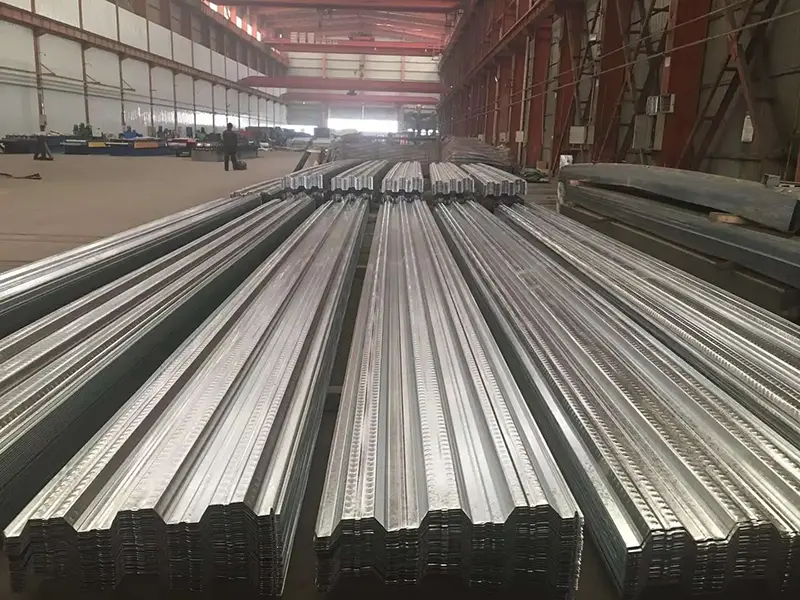

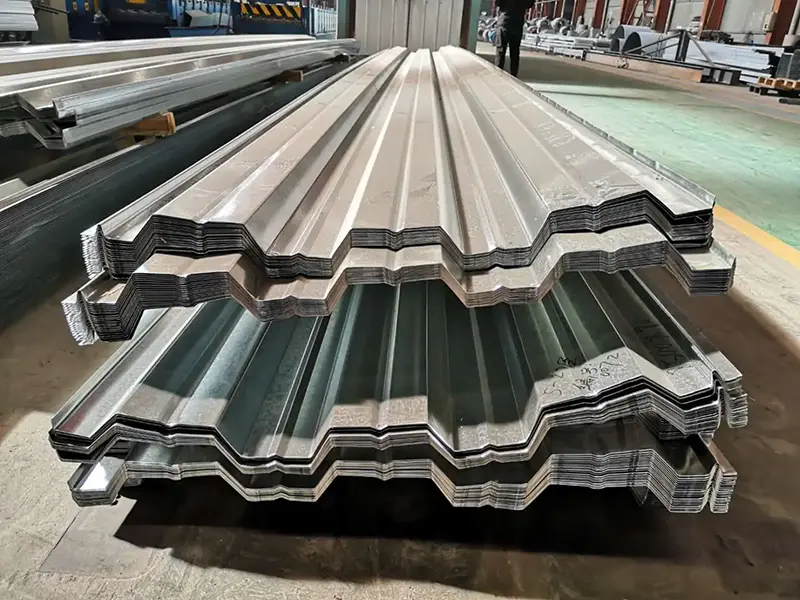

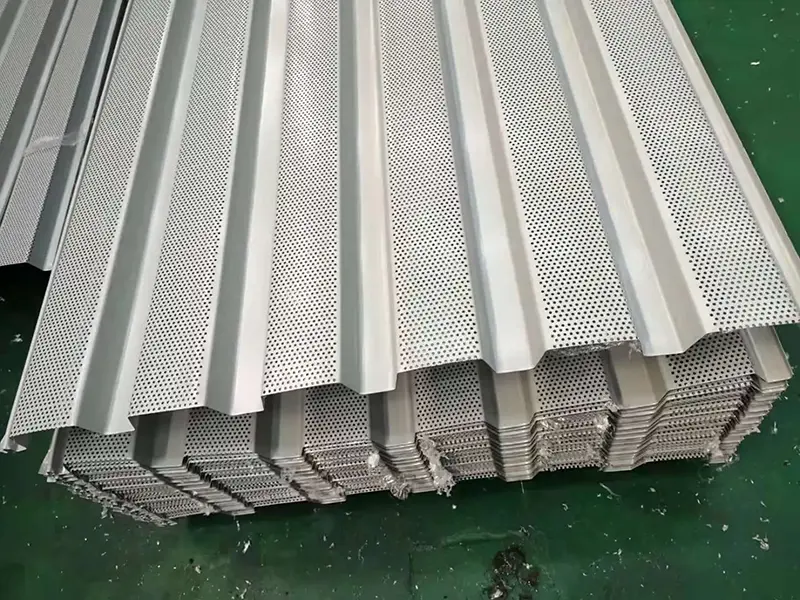

Подна облога са отвореним ребрима

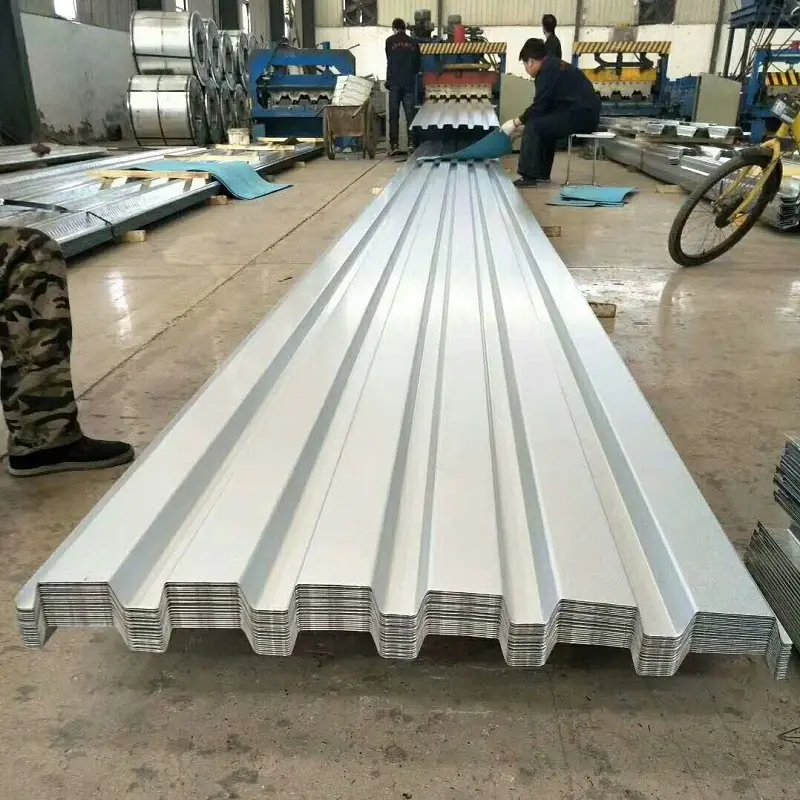

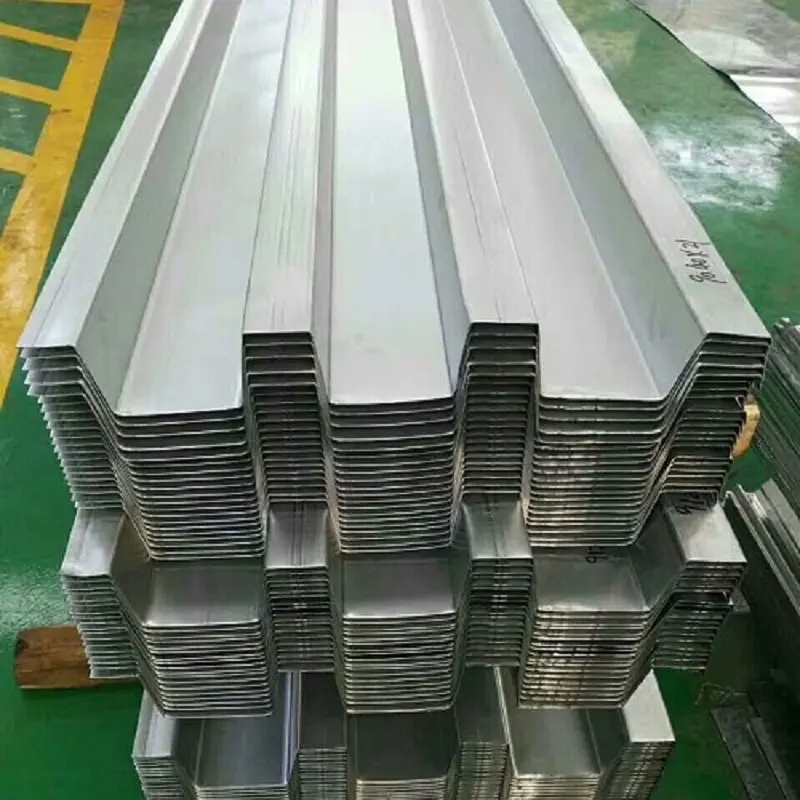

Опен-Риб Флоор Децкинг је хладно обликована валовита плоча направљена од вруће поцинкованог или челичног лима обложеног Ал-Зн. Има отворени В, У или трапезни попречни пресек, а врх ребрастог канала је остављен отворен. Овај дизајн олакшава постављање арматурних шипки, трасирање комуналних водова и изливање бетона на лицу места.

СЕБНО Грађевински материјалииспоручује подне облоге отвореног профила као део свог асортимана производа од челичних конструкција. Панели служе као трајна оплата током изградње, а касније се комбинују са бетонском плочом као затезна арматура.

Основни материјали и површинска обрада

Основни материјал је висококвалитетни угљенични конструкциони челик или нисколегирани челик великих домаћих произвођача као што су Схоуганг, Анганг, Ханганг, Тангганг, Баостеел и ВИСЦО. Тежина премаза се обично креће од 60 до 275 г/м², са максимално 600 г/м² за захтевна окружења.

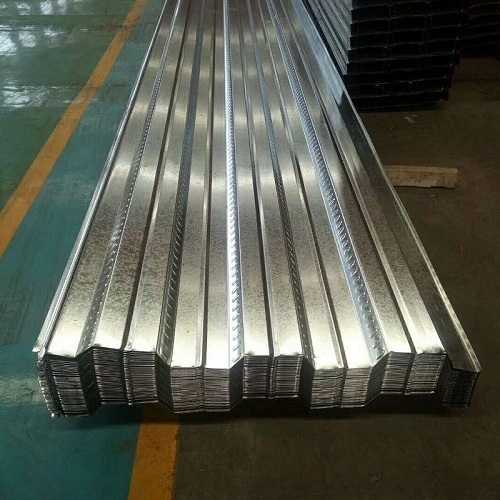

Уобичајене границе течења укључују 250 МПа, 280 МПа, 320 МПа и 350 МПа, а могу досећи и до 550 МПа. Површина може бити рељефна да би се побољшала веза са бетоном, што помаже у успостављању поузданог композитног дејства између челичне плоче и плоче.

Како је систем инсталиран

Током изградње, подна облога се полаже преко челичних греда и на крајевима учвршћује тачкастим завареним спојевима. За међувезе се користе смичући клинови заварени кроз палубу у челичну греду. Суседни панели су спојени специјализованим алатима за стезање који спајају рељефне прикључне тачке.

Подна облога подржава сопствену тежину мокрог бетона и грађевинска оптерећења током фазе изградње. Након стврдњавања бетона заједно са плочом делује као композитни систем, који функционише као затезна арматура у прорачунима конструкција.

Опције профила и технички подаци

Серија подних облога отвореног профила покрива широк спектар профила. У табели испод су наведени репрезентативни параметри за неколико маинстреам модела.

Перформансе изградње и валидација

1. Способност неограниченог распона

За време изливања бетона, подна облога мора да издржи конструкцијска оптерећења користећи сопствену снагу и крутост. За модел ИКС60-263-790 направљен од челика К345 дебљине 1,2 мм, максимални распон без подлоге за континуалну композитну плочу са три распона дебљине 120 мм је 2,65 м. Модел ИКС51-250-750 дебљине 0,8 мм има применљив распон распона од 2,5–3,0 м.

Ова могућност без подлоге омогућава истовремену инсталацију на више спратова, омогућавајући постепено изливање бетона и бржи целокупни низ изградње.

2. Носивост композитне плоче

Када челична подна подна облога и бетон делују композитно кроз удубљења и смицајуће клинове, носивост се значајно повећава. На пример, конфигурација која користи ИКС60-263-790 (дебљине 1,0 мм) са челичним гредама К235 и бетонском плочом Ц30 дебљине 100 мм има капацитет савијања од 21,71 кН·м. Ако се уместо тога користи челик К345, капацитет се повећава на 29,77 кН·м. Вредности носивости за друге врсте бетона, дебљине плоча и врсте челика могу се израчунати помоћу ових параметара.

3. Кључне процедуре изградње

Неколико процедура захтева пажњу током инсталације. Крајеве палубе треба спојити на челичне греде са пуним тачкастим завареним спојевима. Међувезе користе заваривање клинова кроз палубу. Суседни листови се спајају на рељефним тачкама помоћу специјализованих клешта за пресовање. У закривљеним подручјима препоручује се сечење плазмом како би ивице биле глатке и сачувао поцинковани премаз.

Оригинални дизајн предвиђа размак завара од 305 мм, али се он може смањити током изградње како би се спречила деформација под пешачким саобраћајем или бетонирањем. Ојачање са негативним моментом се такође мора уградити у конзолне делове према пројектним спецификацијама да би се спречило пуцање.

Техничке предности у пракси

1. Трајна оплата.Подна облога замењује традиционалну дрвену оплату, тако да нема потребе за уградњом, скидањем или подупирањем. Ово убрзава распоред изградње.

2. Лаган са високом чврстоћом.Потрошња челика је приближно 9–10 кг/м² за лимове дебљине 0,8 мм, са оптималним распоном од 2,5–3,5 м. Подна облога такође функционише као затезна арматура у систему композитног пода.

3. Ефикасна секвенцијална конструкција.Панели се могу полагати на више спратова истовремено, а бетон се може сипати у фазама. Ово значајно скраћује укупни временски оквир пројекта.

4. Погодно рутирање услужних програма.Профил отвореног ребра омогућава директну инсталацију водова и ожичења без секундарног прорезивања или каналисања.

5. Отпорност на корозију и могућност рециклирања.Поцинковани премаз обезбеђује превенцију од рђе током фазе изградње и сервиса. Челични материјал се у потпуности може рециклирати на крају свог радног века.

Разматрање дизајна и инсталације

За потребе распона и оптерећења:Изаберите профил и дебљину на основу табела распона без оплате и прорачуна оптерећења композитних плоча. Тежа оптерећења или дужи распони могу захтевати дебље плоче или више класе челика.

За рутирање комуналних услуга:Отворена ребра олакшавају провођење водова и ожичења, али распоред треба да буде усклађен са постављањем арматуре како би се избегли сукоби.

За закривљене или неправилне површине:Плазма сечење је пожељније у односу на смицање ради одржавања квалитета ивица и интегритета поцинкованог премаза.

Током заваривања:Придржавајте се специфицираног размака завара за тачкасте заваре и смичуће клинове. Привремено се може користити гушћи размак да би се спречила деформација током изградње, али се код коначних спојева мора поштовати конструкцијски дизајн.

Типичне пројектне апликације

1.Композитни подни системи за вишеспратне и високе челичне конструкције.

2.Подне конструкције за индустријска постројења и логистичка складишта.

3.Пројекти подова великог распона, укључујући комерцијалне комплексе и паркинг структуре.

4.Пројекти челичних конструкција који захтевају брзу конструкцију и поступне токове рада.

Често постављана питања

1. Како се подови отвореног и затвореног профила разликују у погледу отпорности на ватру?

Подна облога затвореног профила генерално нуди бољу отпорност на ватру јер су ребра потпуно затворена и бетон потпуније окружује челик. Подна облога отвореног профила може захтевати додатне мере заштите од пожара, у зависности од степена пожара пројекта. Испитивање пожара треба прегледати за сваки тип профила.

2. Да ли се подови отвореног профила могу користити без привремених подупирача?

Да, многи модели отвореног профила су дизајнирани за инсталацију без подметача унутар одређених граница распона. На пример, ИКС60-263-790 са 1,2 мм К345 челиком може да се простире до 2,65 м без подлоге за непрекидну плочу од 120 мм са три распона. Увек погледајте табеле распона произвођача и структурне прорачуне пројекта.

3. Која је разлика између поцинковане и Ал-Зн облоге?

Оба премаза пружају заштиту од корозије, али Ал-Зн премаз обично нуди бољу отпорност у високим температурама и одређеним корозивним окружењима. Избор зависи од окружења пројекта и захтева радног века. Ал-Зн премаз је често одређен за приобална или индустријска окружења.

4. Како се постављају комунални водови са отвореним профилним подовима?

Отворена ребра обезбеђују простор за вођење водова и жица након што се бетон очврсне. Ово елиминише потребу за сечењем канала у плочи. Међутим, распоред комуналних објеката треба планирати пре изливања бетона како би се избегло мешање арматурних шипки.

5. Који стандарди се примењују на подне облоге са отвореним ребрима?

Примарни стандард је ГБ/Т 12755-2008 за профилисане челичне лимове. Дизајн конструкције обично прати ГБ 55004-2021 и национални стандард атлас 05СГ522. Сертификати материјала и извештаји о испитивању оптерећења се могу доставити на захтев.
