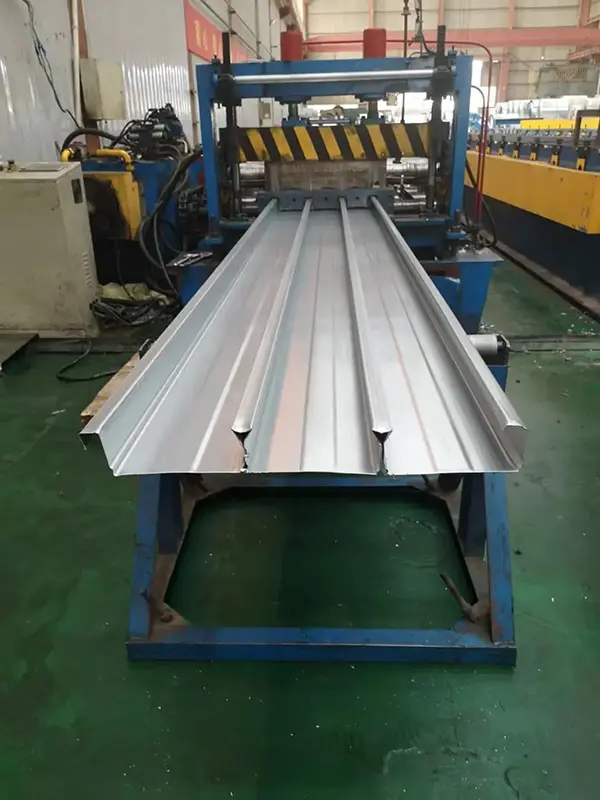

Челични подови затвореног профила

Челични подови затвореног профила (такође познат као профилисани челични лим затвореног типа) је валовита конструкцијска плоча формирана на собној температури од топло поцинкованих челичних котура помоћу континуиране линије за хладно ваљање са више ваљака. Његова кључна разлика од подних облога отвореног профила је у томе што је дно жлеба за ребра потпуно заптивено, стварајући затворену шупљину у облику клина или трапеза.

СЕНБО Буилдинг Материалсиспоручује челичне подове затвореног профила као део свог асортимана композитних подних система. Ови панели се широко користе у зградама са челичним оквирима где су отпорност на ватру, раван софит и ефикасна конструкција кључни захтеви.

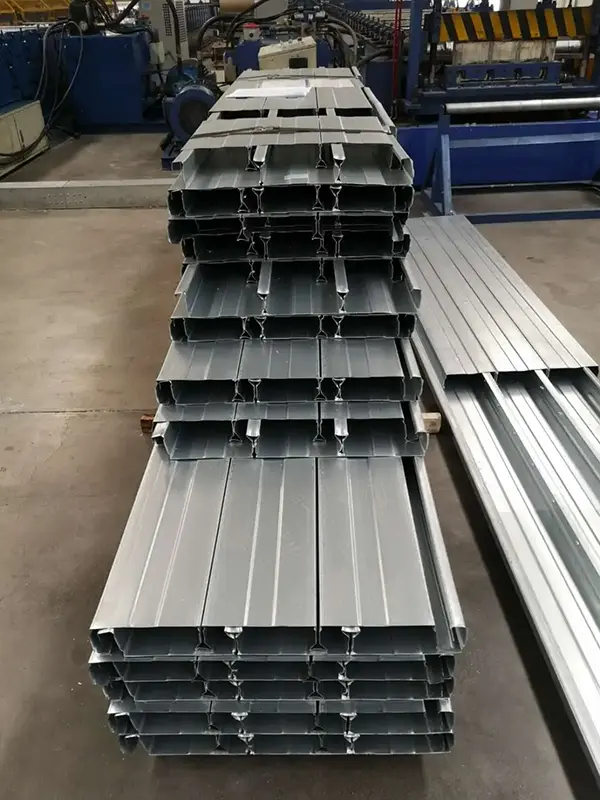

Структурне карактеристике

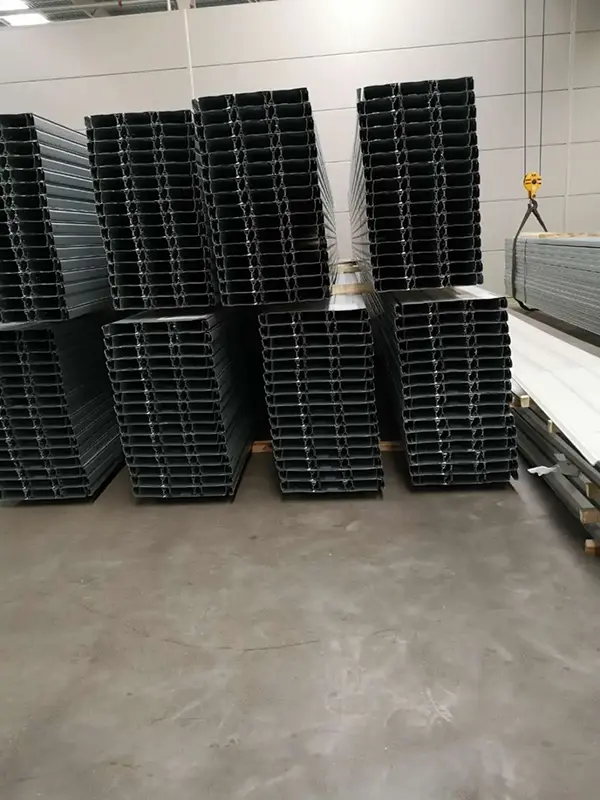

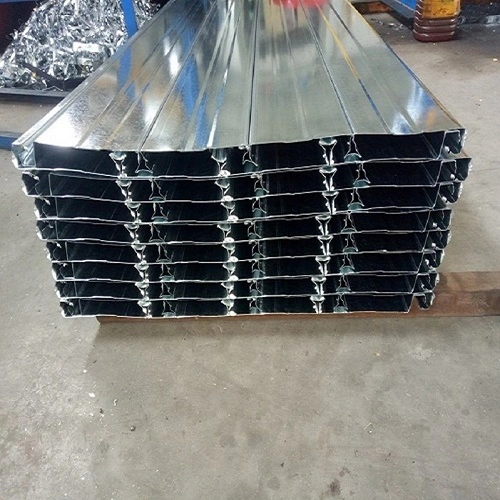

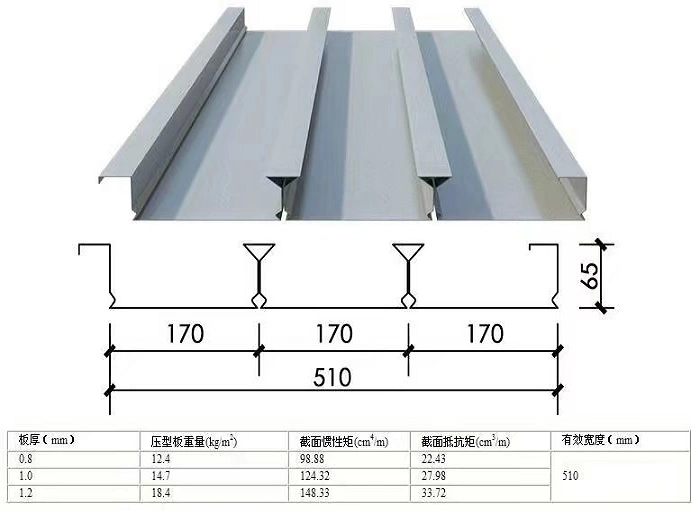

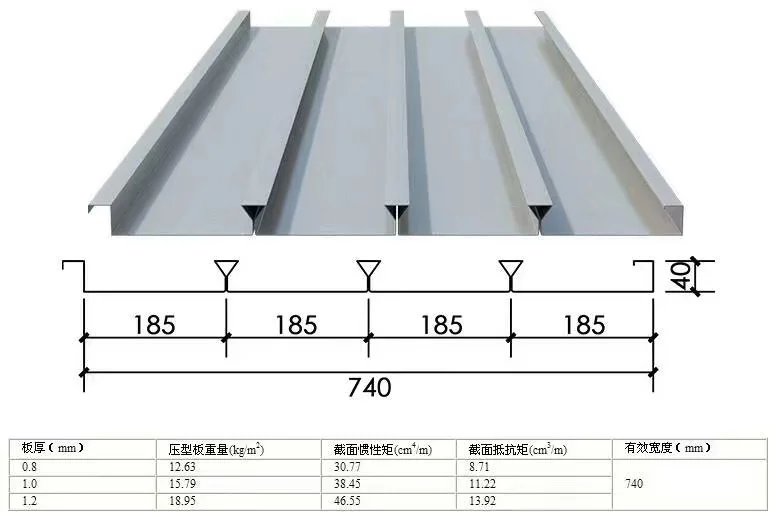

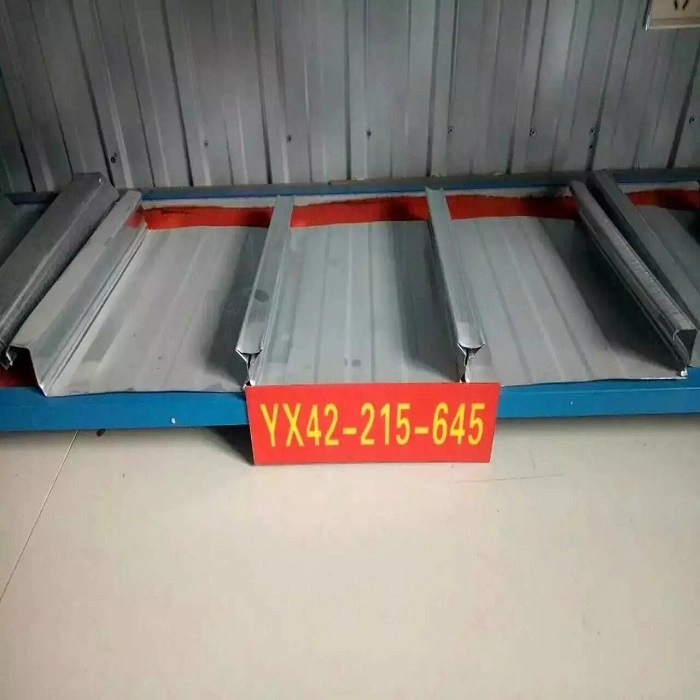

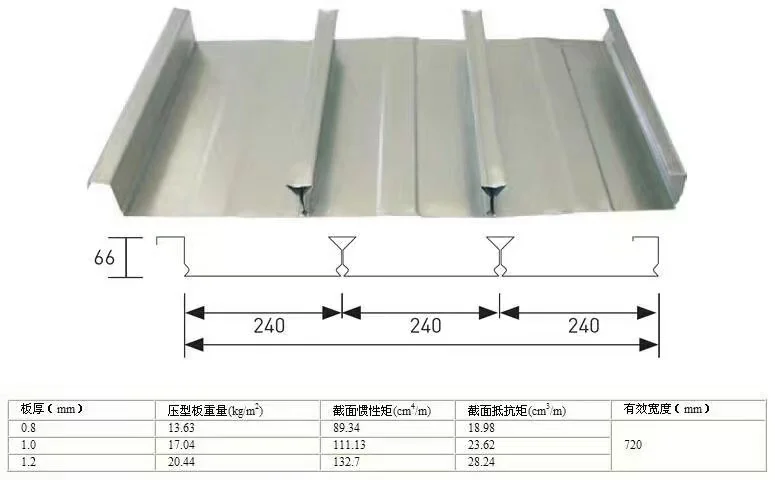

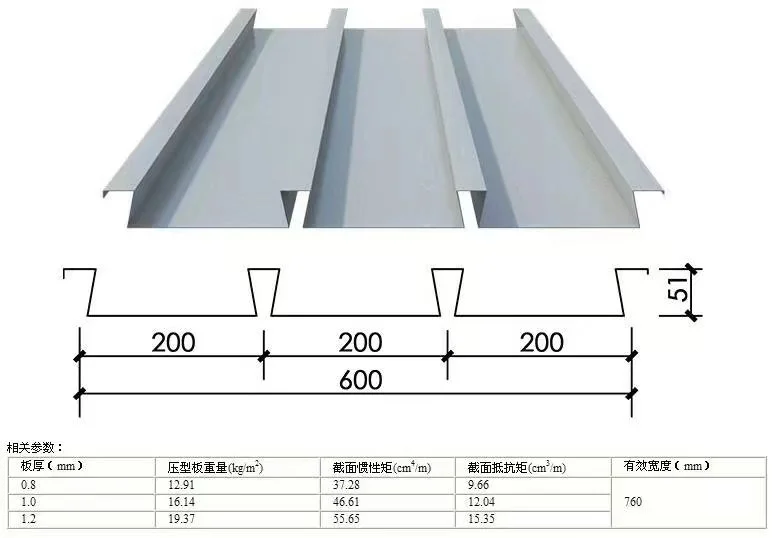

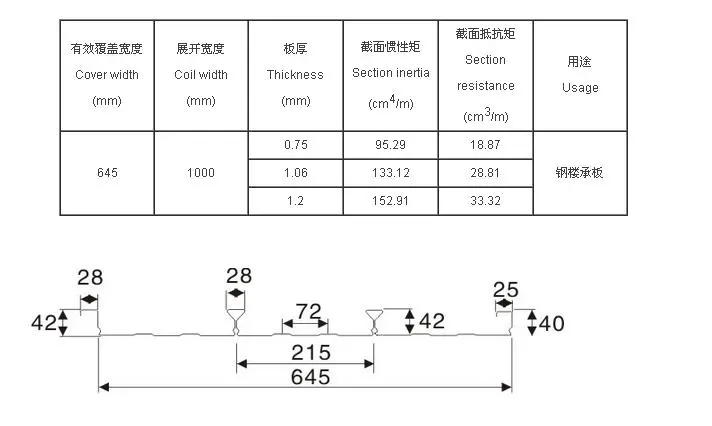

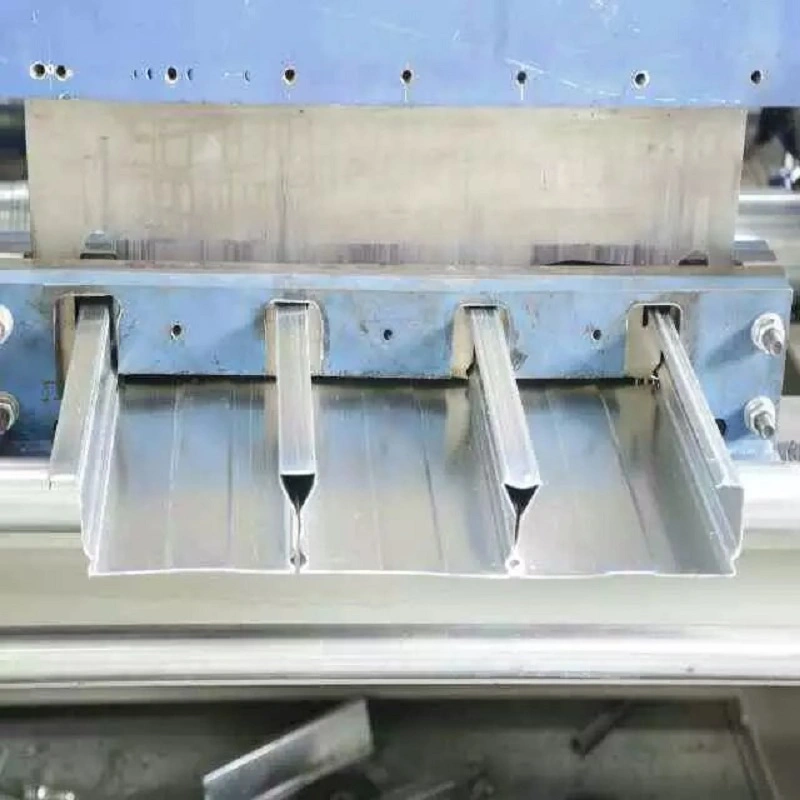

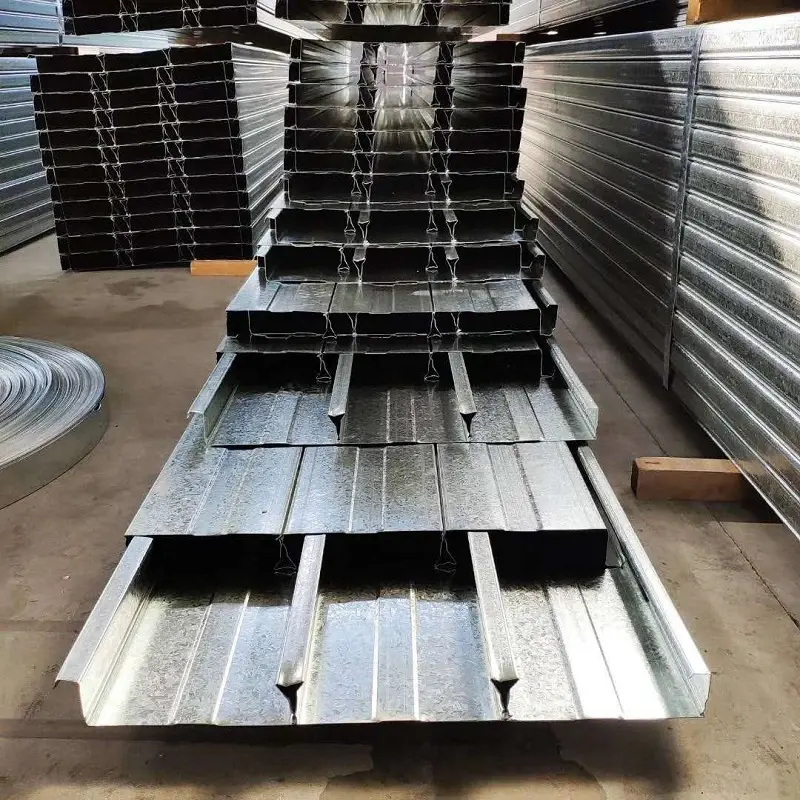

Подна облога се формира од челичног лима фиксне ширине кроз интегрисани, вишепролазни процес хладног ваљања. Ово ствара преплетене вертикалне ивице са обе стране и низ обрнуто-троугластих или трапезоидних ребара са затвореним дном. Узимајући за пример модел ИКС65-185-555: висина ребра је 65 мм, ширина таласа је 185 мм, а ефективна ширина покривања је 555 мм. За модел ИКСБ48-200-600 висина ребра је 48 мм, корак таласа је 200 мм, а ефективна ширина је 600 мм. Још један побољшани модел има висину ребра од 68 мм, корак таласа од 196 мм и обрнути троугласти профил ширине 36 мм и висине 31 мм.

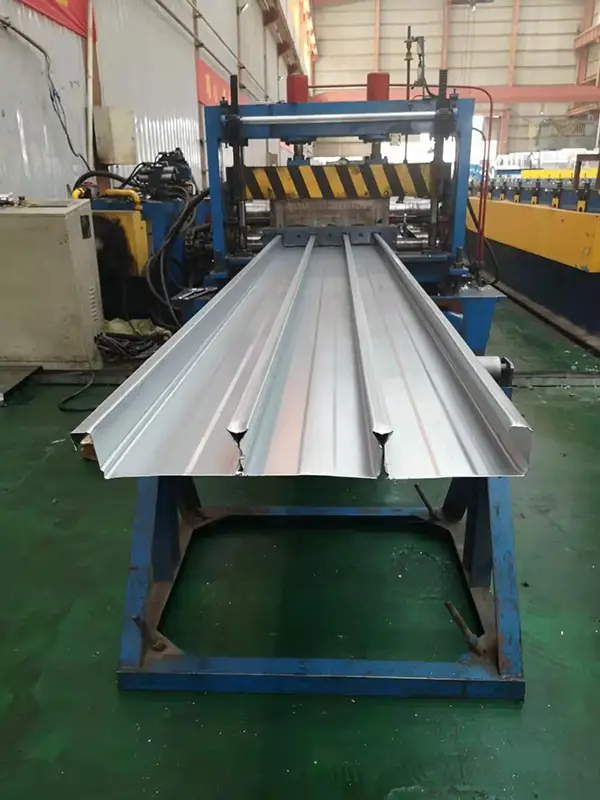

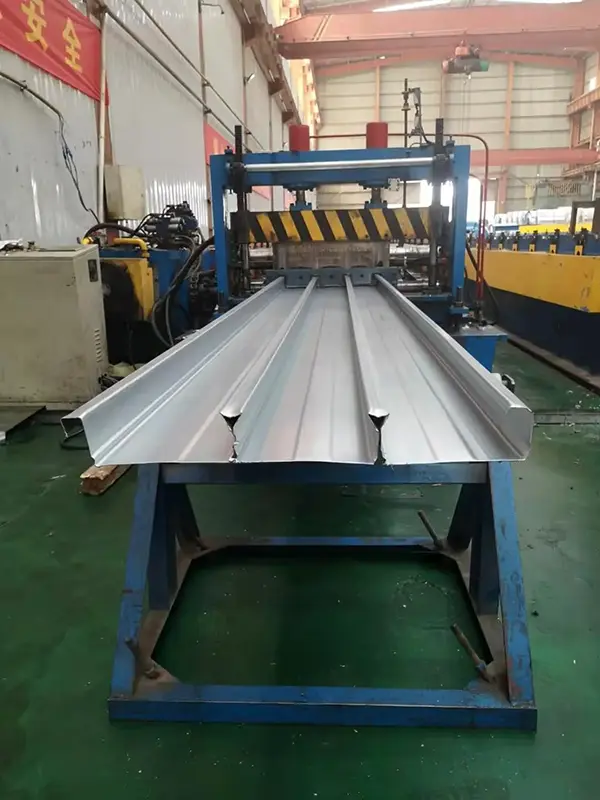

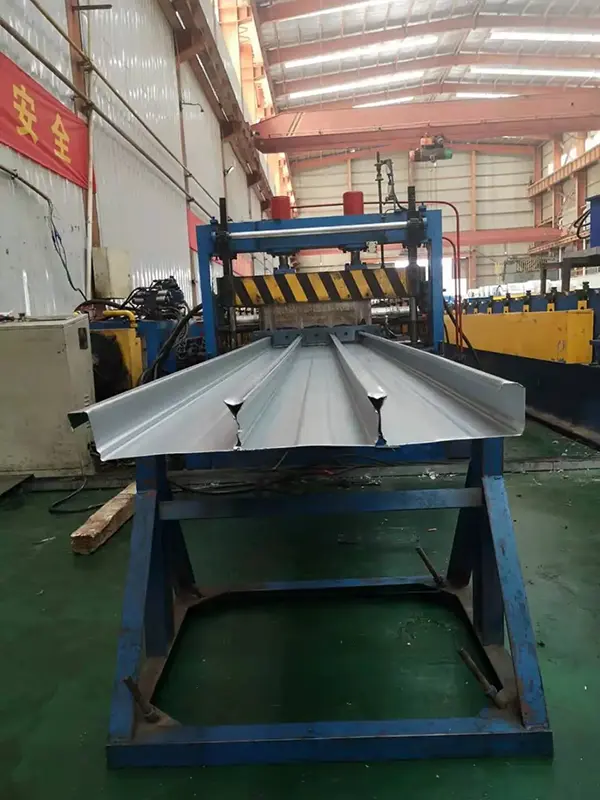

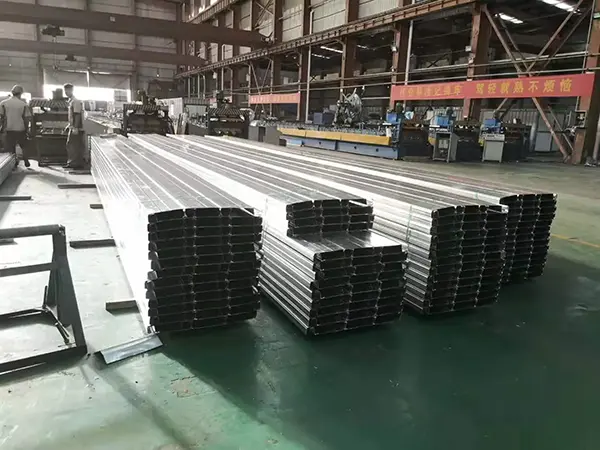

Основни материјал и процес производње

Основни материјал се састоји од вруће поцинкованог челика ширине приближно 1000–1250 мм. Материјали укључују типове као што су К235, К345 или СГЦ490, са дебљинама у распону од 0,7 мм до 1,5 мм. Тежина двостраног поцинчавања је типично 80–275 г/м², иако се може прилагодити до 600 г/м² за посебне захтеве. Профил затвореног ребра се формира коришћењем специјализованог процеса хладног савијања и реверзне деформације; ово користи еластопластичну деформацију челичног лима и карактеристике повратне опруге за аутоматско затварање доњег отвора. Пошто нема потребе за бушењем рупа у носивим деловима, отпорност на корозију и укупна крутост панела су очувани. Производ је усклађен са националним стандардом ГБ/Т 12755-2008, „Профилисани челични лимови за градњу“.

Верификација стварних перформанси

1. Композитно дејство и носивост—ребра панела потпуно обложена бетоном

Основна предност подних облога затвореног типа у односу на подове отвореног типа лежи у његовом дизајну са затвореним ребрима. Након изливања бетона, ребра панела су потпуно обложена бетоном, стварајући ефекат везивања сличан оном код арматурних шипки у плочама за ливење на месту. Ово омогућава да се одговарајуће снаге челика и бетонских материјала у потпуности искористе, постижући истинско композитно дејство. Тежиште затворене ребрасте палубе налази се приближно 16 мм од дна панела. Када се анализира структурални капацитет носивости композитне плоче користећи теорију пластике, унутрашња полуга између центра силе притиска бетона и центра силе затезања челика је већа, а чврстоћа материјала је потпуније искоришћена; сходно томе, композитне плоче са затвореним ребрима нуде већу носивост конструкције или већи фактор сигурности.

2. Отпорност на ватру – није потребан премаз отпоран на ватру

Тестови отпорности на ватру су потврдили да затворене ребрасте профилисане челично-бетонске композитне плоче показују одличну апсорпцију топлоте и отпорност на ватру у стандардним условима пораста температуре, испуњавајући захтеве за степен пожара (1,5 сати) за подне плоче зграда класе И. Пошто дизајн затвореног ребра у потпуности обухвата челични лим у бетону, спречавајући директно излагање топлоти челику, ове плоче генерално задовољавају стандарде заштите од пожара у високим зградама без потребе за додатним премазима отпорним на ватру. Ова карактеристика штеди на материјалним трошковима и избегава загађење животне средине током изградње.

3. Равна доња страна и лака завршна обрада – висока искоришћеност висине

Доња страна плоче са затвореним ребрима је равна са чврсто постављеним мрежама, што омогућава флексибилну завршну обраду плафона на основу архитектонских потреба: површина се може фарбати спрејом да би се направио плафон у облику жљебова, премазати и фарбати премазима на бази воде за глатки раван плафон, или директно прекрити зидном тканином или тапетама. Јединствени систем вешања плоче заснован на прорезима олакшава уградњу спуштених плафона. Поред тога, дизајн композитних плоча омогућава смањење дебљине плоче, чиме се повећава чиста висина плафона зграде.

4. Ефикасна конструкција – уштеде на челику за арматуру

Током изградње, постављање једне доње шипке за затезање на затезање унутар сваког корита за ребра испуњава захтеве конструкције за носивост, што резултира мањом употребом челика у поређењу са традиционалним методама. Када су оптерећења горњег нивоа умерена, плоча са затвореним ребрима може у потпуности да замени доњи слој арматуре; ово смањује производњу челика на лицу места и интензитет рада уз убрзавање брзине изградње. Због затвореног ребрастог дизајна, бетон се може сипати без потребе за завршним плочама за затварање. Монтажа укључује постављање панела према нумерисаном дизајну и њихово заваривање на челичне греде, након чега се одмах могу наставити следећи кораци изградње.

Преглед кључних спецификација

Кључне предности

Права композитна радња:Дизајн затвореног ребра у потпуности обухвата ребра у бетону – делујући као арматура у ливеној плочи – омогућавајући синергију челика и бетона и резултира већом носивошћу и сигурносним факторима.

Одлична отпорност на ватру:Испуњава захтеве отпорности на ватру подне плоче класе И (1,5 х) без потребе за прсканим ватроотпорним премазима, нудећи уштеду трошкова и еколошке предности.

Равна доња страна и флексибилна завршна обрада:Равна, естетски угодна доња страна омогућава директно прскање, облагање или уградњу спуштених плафона, задовољавајући различите архитектонске естетске потребе; такође смањује дебљину плоче, чиме се повећава чиста висина плафона.

Уштеда арматуре и ефикасна конструкција:Затезна арматура се може конфигурисати на основу размака ребара да замени арматуру доњег слоја, смањујући производњу арматуре на лицу места и убрзавајући напредак изградње.

Отпорност на корозију и интегритет структуре:Процес затвореног обликовања елиминише потребу за пробијањем рупа у носивим деловима, чувајући интегритет поцинкованог слоја и пружајући супериорну отпорност на корозију у поређењу са отвореним ребрима.

Апликације

Композитни подни системи за високе и супер-високе челичне конструкције.

Јавне зграде великог распона као што су стадиони, терминали аеродрома, железничке станице, концертне дворане и велика позоришта.

Индустријски и комерцијални објекти укључујући електране, погоне за производњу електричне опреме, велике супермаркете и логистичке центре.

Пројекти челичних конструкција са строгим захтевима у погледу отпорности на ватру и естетске завршне обраде доње стране плоче.

Зашто одабрати подне облоге затвореног профила?

Да ли бирате решење за подове за вишеспратницу или пројекат челичне конструкције великог распона? Подна облога затвореног профила има дизајн затвореног ребра који постиже истинско композитно дејство између челика и бетона. Тестови отпорности на ватру су потврдили да може постићи 1,5-часовни степен пожара без потребе за ватроотпорним премазима. Поред тога, равна доња страна олакшава завршну обраду, дебљина плоче је смањена, а потрошња челика за арматуру је минимизирана. Главни профили — као што су ИКС65-185-555 и ИКСБ48-200-600 — доказано су ефикасни у бројним високим зградама, стадионима и аеродромима, нудећи високу носивост, поуздану отпорност на ватру и ефикасну конструкцију. Они пружају временско тестирано решење за подове за ваше пројекте челичних конструкција.

Често постављана питања

1. Како подови затвореног профила постижу композитно дејство без механичких удубљења?

Сама затворена ребра делују као механички кључеви. Када бетон испуни затворену шупљину и очврсне, челик и бетон се природно спајају, слично као што се деформисана арматура везује за бетон. Ово геометријско спајање је довољно за композитно деловање у већини дизајна.

2. Може ли се доња страна оставити изложеном без икакве додатне завршне обраде?

Да. Равна доња страна често остаје изложена након фарбања. Фарбање спрејом ствара ефекат текстуре ужлебљеног плафона, док премаз даје глатку површину. Избор зависи од архитектонске намере и жељеног нивоа завршне обраде.

3. Колики је максимални неограђени распон за подове затвореног профила?

Способност распона без подупирача зависи од профила, дебљине, врсте челика и дебљине бетонске плоче. За разлику од подних облога отвореног профила, подови затвореног профила често имају различите карактеристике распона због своје затворене геометрије. Увек погледајте табеле распона произвођача и потврдите их са грађевинским инжењером.

4. Да ли је увек потребно додатно ојачање дна?

Не увек. За умерена оптерећења, сама плоча са затвореним ребрима може да обезбеди довољан капацитет затезања, елиминишући потребу за шипкама за ојачање на дну. За већа оптерећења или дуже распоне, може се одредити мала шипка у сваком кориту ребра. Конструктивни дизајн одређује тачан захтев.

5. Како поцинковани премаз утиче на композитну везу?

Поцинковани премаз не нарушава значајно везу између челика и бетона. Примарни механизам везе је механичка блокада од затворених ребара. Премаз такође штити челик од корозије током радног века, јер бетонски омотач обезбеђује алкално окружење.
