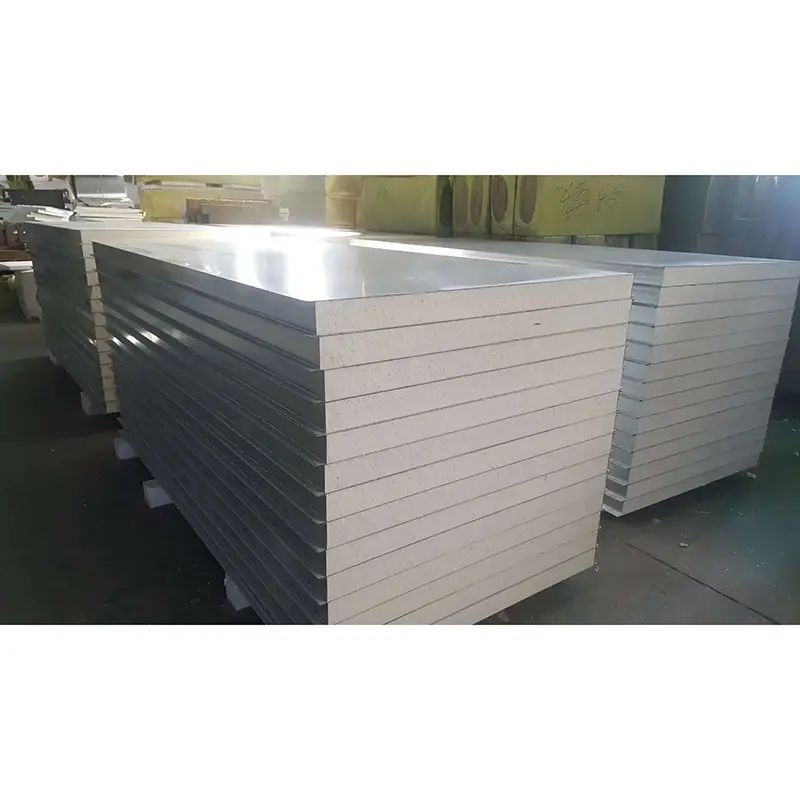

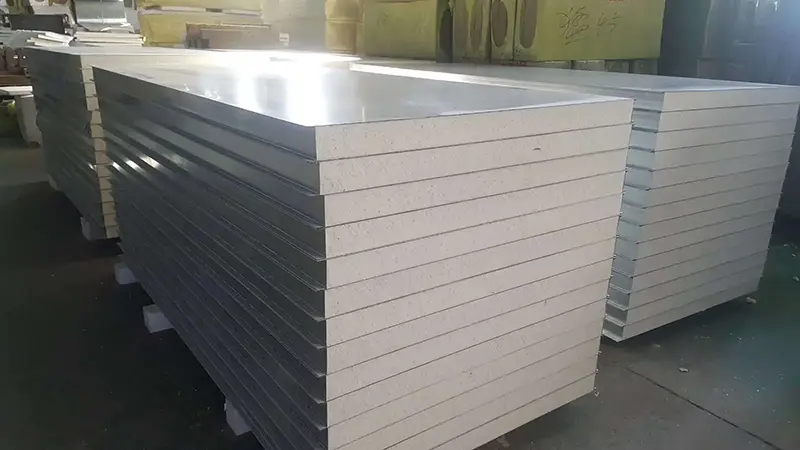

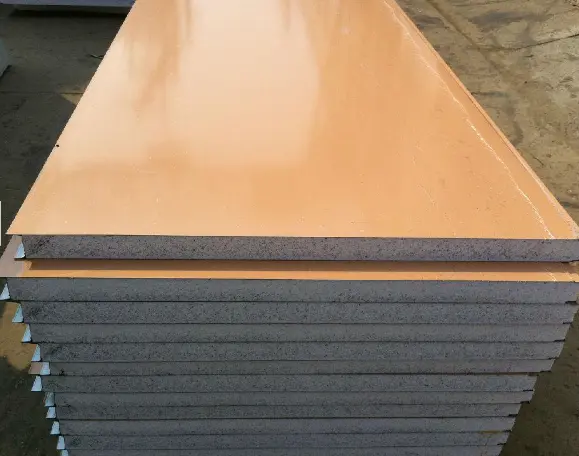

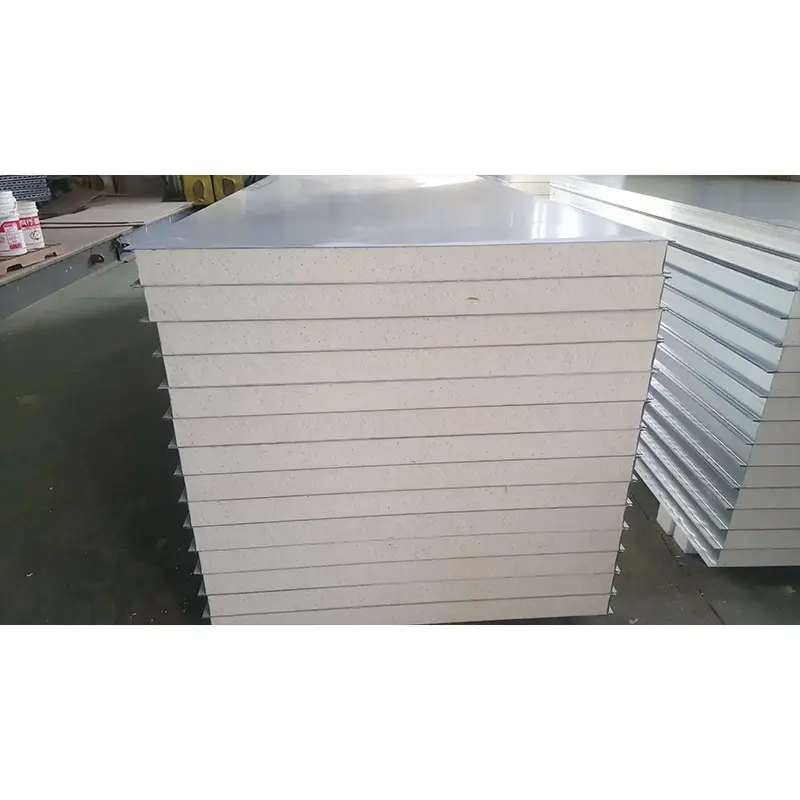

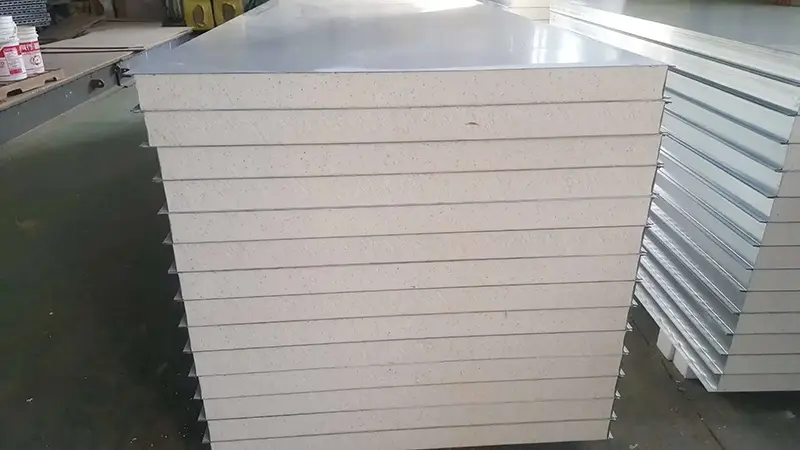

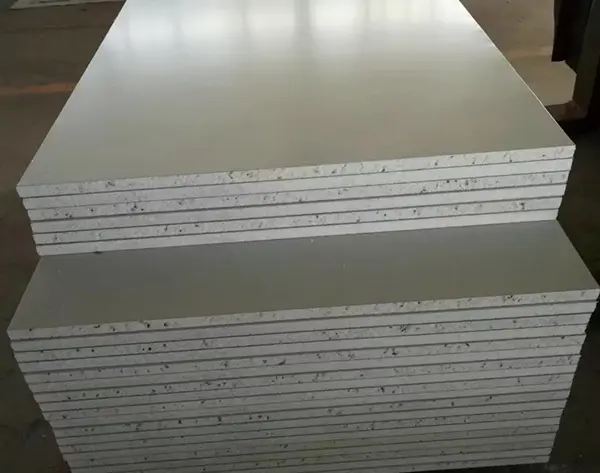

Полистиренски панели за чисте собе, такође познати као ЕПС панели за чисте собе, су лагани сендвич панели произведени на континуираној производној линији.СЕНБО Грађевински материјалииспоручује ове панеле за контролисана окружења где су топлотна изолација и економска ефикасност примарни фактори и где су захтеви за степен пожара ограничени.
Панели се састоје од облога направљених од челика обложеног бојом, поцинкованог челика или нерђајућег челика, спојених под топлотом и притиском на језгро од полистиренске пене. Дебљина облоге се креће од 0,4 мм до 1,2 мм. ЕПС језгро има густину од 12–25 кг/м³, са 16 кг/м³ као стандард. Структура затворених ћелија садржи независне, затворене мехуриће ваздуха који доприносе топлотној изолацији.
Стандардни начин повезивања је спој перо и жлеб, који се такође назива и мушко-женски систем за спајање. Доступне су и опције центрираног зглоба. Обе методе обезбеђују чврсто заптивање између суседних панела.
Дебљина панела се креће од 40 мм до 250 мм, са стандардним величинама од 50 мм, 75 мм и 100 мм. Прилагођавање је доступно у оквиру овог опсега. Стандардне ширине су 950 мм и 1150 мм, а дужина панела може достићи 12.000 мм у зависности од захтева пројекта.
Површински профил може бити раван или ребраст, а ПВЦ заштитна фолија покрива површину како би се спречиле огреботине током транспорта и уградње.
Производи су класификовани у две категорије на основу степена отпорности на ватру. Стандардни ЕПС панели немају ватроотпорне адитиве и ограничени су на подручја у којима се не захтевају степен пожара. Ватроотпорни ЕПС панели садрже адитиве и могу постићи класу Б1 или Б2.
Језгро од ЕПС пене има ниску топлотну проводљивост, што обезбеђује ефикасну топлотну изолацију. У табели испод су наведени измерени коефицијенти преноса топлоте за различите дебљине панела, на основу челичних облога од 0,5 мм у боји и густине ЕПС-а од 16 кг/м³.
| Дебљина панела (мм) | Коефицијент преноса топлоте В/(м²·К) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Код дебљине од 75 мм, коефицијент преноса топлоте је испод 0,45 В/(м²·К), што је боље од сендвич панела од камене вуне исте дебљине. Ово чини ЕПС панеле погодним за чисте просторије са захтевима за контролу температуре.
Мала сопствена тежина ЕПС панела за чисту собу је једна од њихових карактеристика. Табела испод приказује тежину по квадратном метру за различите дебљине, на основу истих спецификација облоге и језгра.
| Дебљина панела (мм) | Тежина (кг/м²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Поређења ради, панел чисте собе од камене вуне од 50 мм тежи отприлике 15–16 кг/м². Мања тежина ЕПС панела поједностављује руковање и монтажу и чини их погодним за накнадну уградњу на постојеће конструкције са нижим капацитетом носивости.
Полистиренске плоче за чисту собу пружају основни ниво звучне изолације. Измерене вредности за различите дебљине су наведене у наставку.
| Дебљина панела (мм) | Звучна изолација (дБ) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Овај ниво звучне изолације је адекватан за општа индустријска постројења и стандардне чисте просторије, али је нижи него код панела камене вуне или магнезијум оксисулфата.
Када се користе као зидни панели, дозвољена вертикална оптерећења варирају у зависности од дебљине и услова оптерећења ветром. Табела испод даје референтне вредности.
| Оптерећење ветром (кг/м²) | 50мм | 75мм | 100мм | 150мм | 200мм | 250мм |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Панел дебљине 75 мм подржава дозвољено вертикално оптерећење од 2.000 кг/м² под оптерећењем ветра од 2,5 кг/м², што испуњава захтеве носивости за стандардне преградне зидове чистих просторија.
ЕПС панели за чисте собе се обично користе у општим чистим окружењима са ограниченим захтевима за отпорност на ватру:
Електронска индустрија:Преграде и спуштени плафони за радионице опште производње електронике, испуњавају основне захтеве за заштиту од прашине.
Прерада хране:Завршне обраде зидова и плафона за радионице и складишта за производњу хране, помажу да се прашина и нечистоће држе ван производних просторија.
здравствена заштита:Ходници, свлачионице и друге помоћне просторије у некритичним болничким одељењима.
Општа индустријска постројења:Унутрашње преграде и оградне конструкције за машинске и монтажне радионице.
Следећи параметри су засновани на стандардним производним и измереним тестним подацима. Прилагођавање је доступно.
| Индикатор учинка | Параметар/Спецификација | Напомене |
|---|---|---|
| Фацинг Материал | Челик обложен у боји / поцинковани челик / нерђајући челик | Дебљина: 0,4–1,2 мм |
| Цоре Материал | Полистиренска (ЕПС) пена | Густина: 12–25 кг/м³ |
| Панел Тхицкнесс | 40–250 мм | Стандард: 50/75/100 мм; прилагодљив |
| Ефективна ширина | 950 мм, 1150 мм | |
| Панел Ленгтх | ≤12.000 мм | Прилагодљиво на основу потреба пројекта |
| Коефицијент преноса топлоте (75 мм) | 0,442 В/(м²·К) | Боље од камене вуне исте дебљине |
| Густина површине (50 мм) | ≈10 кг/м² | Лакши од панела од камене вуне |
| Звучна изолација (50 мм) | 20 дБ | Основне акустичке перформансе |
| Перформансе сагоревања | Без степена пожара (стандардно) / Б1 или Б2 (отпорно на ватру) | Стандардни ЕПС забрањен у пожарним подручјима |
1. Исплативо решење.ЕПС панели нуде значајне предности у погледу трошкова у односу на плоче од камене вуне и алуминијумског саћа, што их чини економичним избором за велике опште пројекте чистих соба.
2. Лагана и ефикасна инсталација.Плоча дебљине 50 мм тежи приближно 10 кг/м², што је знатно лакше од панела од камене вуне исте дебљине. Ово смањује трошкове руковања и убрзава изградњу.
3. Добра топлотна изолација.Плоча дебљине 75 мм има коефицијент преноса топлоте од 0,442 В/(м²·К), што је боље од панела од камене вуне исте дебљине.
4. Одговарајући капацитет носивости.Панел од 75 мм подржава 2.000 кг/м² под притиском ветра од 2,5 кг/м², испуњавајући структуралне захтеве за стандардне преградне зидове.
5. Јасно дефинисан обим примене.Панели су погодни за општа чиста окружења где отпорност на ватру није потребна, као што су радионице електронских компоненти и области за прераду хране.
ЕПС језгро је запаљиво. Када се сагори, производи дим и испарења који су токсични, а стандардни производ нема оцену отпорности на ватру. Примењују се следећа ограничења:
1.Стандардни ЕПС панели су забрањени у пројектима чистих просторија који захтевају специфичне степене пожара, укључујући фармацеутске ГМП радионице, болничке операционе сале и фабрике за производњу електронских чипова.
2.Могу се користити само у областима где локални прописи о заштити од пожара дозвољавају материјале који не успоравају ватру.
3.За пројекте који захтевају ватроотпорне панеле, треба изабрати алтернативе као што су панели чистих просторија од камене вуне (класа А незапаљиви) или панели од магнезијум оксисулфата.
4.Ако се захтева степен отпорности на ватру, треба узети у обзир само ЕПС панеле са додатим успоривачима пламена који су тестирани и сертификовани као класа Б1 или Б2, а њихова употреба мора бити у складу са локалним прописима.
1.Опште радионице за производњу електронике и монтажу компоненти без посебних захтева за ватроотпорност.
2.Радионице за прераду хране и складишта хране у просторима без високих температура.
3.Ходници болнице, свлачионице и некритичне области медицинске подршке.
4.Унутрашње преграде и кућишта за стандардна индустријска постројења, као што су радионице за машинску обраду и монтажу.
ЕПС панели су лакши и јефтинији, а при истој дебљини нуде нешто бољу топлотну изолацију. Међутим, панели од камене вуне су незапаљиви класе А и погодни су за просторе са захтевима за степен пожара, док стандардни ЕПС панели нису. Избор зависи од захтева за заштиту од пожара и буџета пројекта.
У већини случајева, не. Фармацеутске ГМП радионице обично захтевају незапаљиве плоче класе А. Чак и ватроотпорни ЕПС панели са Б1 или Б2 оценама можда не испуњавају захтеве противпожарне безбедности ових објеката. Уместо тога, генерално се препоручују плоче од камене вуне или магнезијум оксисулфата.
ЕПС панеле треба складиштити равно у сувом, покривеном простору даље од извора паљења, варница и отвореног пламена. Требало би да буду заштићени од директне сунчеве светлости током дужег временског периода, јер излагање УВ зрачењу може деградирати површину и језгро. ПВЦ заштитни филм треба да остане на месту до коначне уградње.
Ови панели су дизајнирани за унутрашњу употребу. За спољашњу примену, материјал за облагање и конструктивни носач морају бити посебно пројектовани за спољашње услове и мора се проценити пожарна безбедност склопа. Препоручљиво је консултовати произвођача пре спољашње употребе ЕПС панела.
Стандардни ЕПС нема ватроотпорних адитива и није отпоран на ватру. Ватроотпорни ЕПС садржи адитиве који успоравају ширење пламена и могу постићи класу Б1 или Б2 када се тестирају. Међутим, чак и ватроотпорни ЕПС остаје запаљив и треба га користити само тамо где то дозвољавају прописи о противпожарној безбедности.
Тиањин СЕНБО Буилдинг Материалс Тецхнологи Цо., Лтд. је произвођач полистиренских панела за чисте собе, панела за пречишћавање папирног саћа, ручно рађених плоча за чисте собе које апсорбују звук и других производа од металних омотача. Наша производна база се налази у зони економског развоја Јингхаи, Тиањин, Кина, опремљена аутоматизованим производним линијама и процесом контроле квалитета у четири фазе. За више информација о нашој фабрици, сертификатима, могућностима тестирања и референцама пројекта, посетитеО намастраница иликонтактирајте наш инжењерски тим.
