Ручно рађени панели за чисту собу

Ручно рађени панели за чисту собу, познати и као ручно израђени композитни панели, су материјали за кућиште произведени ручним склапањем унутрашњег оквира, а не континуираном обрадом производне линије.СЕНБО Буилдинг Материалсиспоручује ове панеле за пројекте чистих просторија који захтевају високу тачност димензија, равност површине и чврсто заптивање спојева.

Панели имају композитну сендвич структуру са челичним облогама у боји за чисту собу са обе стране (дебљине 0,4–0,8 мм, са нерђајућим челиком који је доступан на захтев) и функционалним материјалом за језгро. Периметар је запечаћен рамом од поцинковане челичне траке. Кључна разлика од панела направљених машинама је процес ручног склапања, који омогућава строжу контролу над поравнањем оквира и спајањем спојева. Ово чини панеле посебно погодним за окружења са строгим захтевима за непропусност ваздуха и естетским захтевима.

Доступни основни материјали

Доступно је неколико основних опција, од којих је свака изабрана за различите степене пожара, снагу и буџетске захтеве.

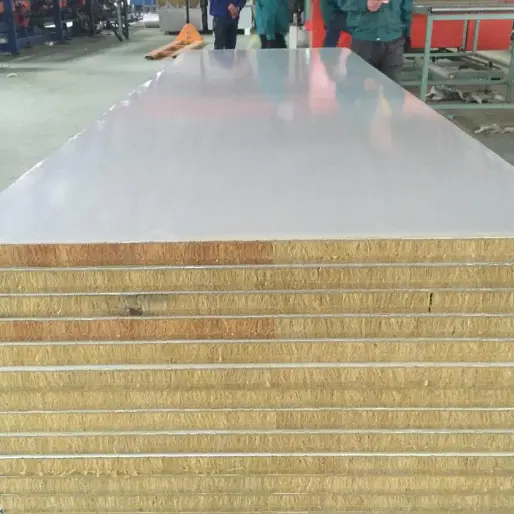

Композитно језгро од камене вуне / стакло-магнезијума (МГО):Користи хидрофобну камену вуну (густина 100–140 кг/м³, топлотна проводљивост ≤0,043 В/(м·К), хидрофобност ≥98%) ламинирану са једне или обе стране плочама ојачаним стаклом-магнезијумом. Двострана МГО конфигурација нуди највећу отпорност на ватру.

Магнезијум оксисулфат (МОС) језгро:Одликује га класа А1 пожара, упијање воде ≤0,8% и отпорност на високе температуре преко 1200°Ц. Комбинује отпорност на ватру и влагу са лаганим профилом.

Језгро од силицијум-камене (модификоване камене вуне):Густина је приближно 80 кг/м³, са степеном сагоревања класе А и температурама отпорности на ватру преко 1000°Ц.

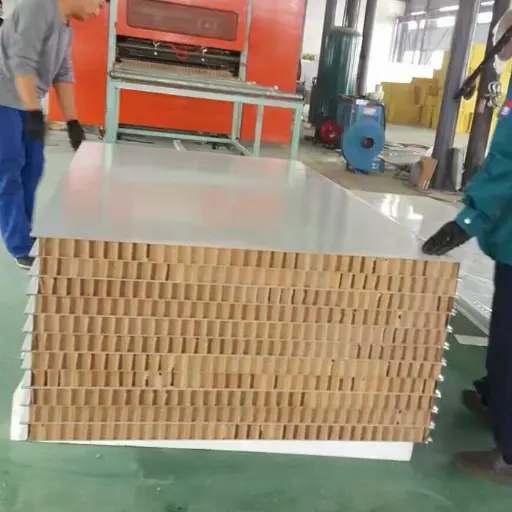

Језгро од папира или алуминијума:Лаган и високе чврстоће, погодан за апликације са ограничењима сопствене тежине или захтевним захтевима за равност површине.

Димензије и начини повезивања

Опције дебљине панела укључују 50 мм, 75 мм и 100 мм, а могуће је прилагођавање од 30 мм до 200 мм. Стандардне ширине су 980 мм и 1180 мм, а нестандардне ширине се могу израдити на захтев. Дужина зидних панела је до 6000 мм, док је дужина плафонских панела ограничена на 3000 мм.

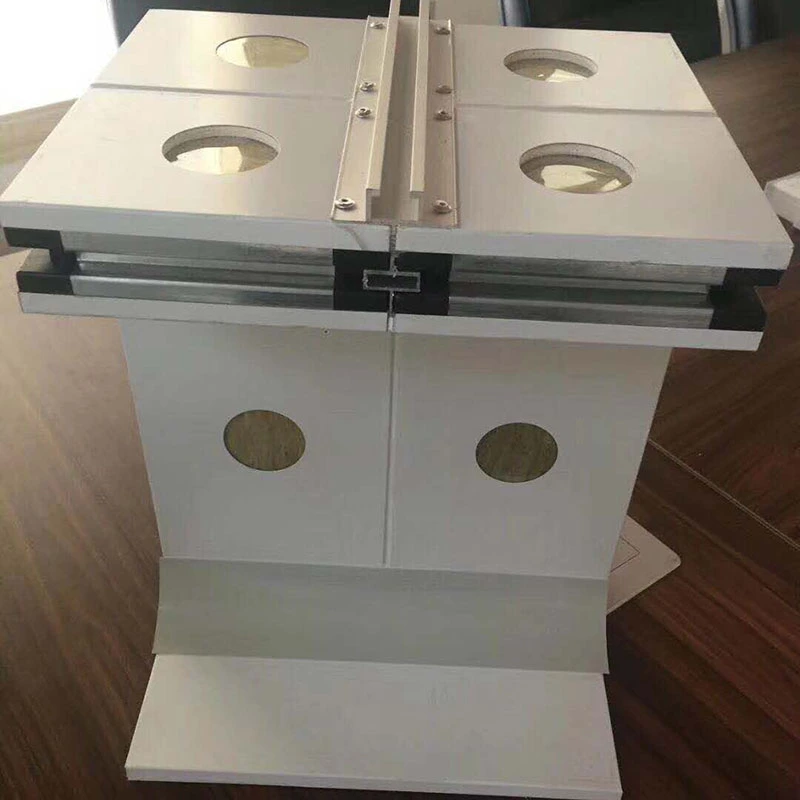

Методе повезивања укључују Х-профил, перо и утор, међусобно закључавање и конфигурације спојева „три-женски-један-мушки”. Избор зависи од редоследа уградње, захтева за заптивање и да ли се очекује будућа демонтажа.

Производ је усаглашен са ГБ/Т 23932-2009 (метални термоизолациони сендвич панели за зграде) и ЈЦ/Т 2761-2023 (технички захтеви за перформансе пречишћавања декоративних панела са функцијама пречишћавања).

Искуство пројекта и пожарни учинак

Безбедност од пожара је кључна брига у инжењерингу чистих просторија. У зависности од материјала језгра, перформансе сагоревања могу достићи класу А или класу А1. Границе отпорности на ватру варирају у зависности од конфигурације: панели од 50 мм са једним МГО слојем и каменом вуном постижу најмање 1 сат; Панели од 50 мм са двоструким МГО слојевима постижу најмање 2 сата; и панели од 100 мм са двоструким МГО слојевима достижу најмање 4 сата. Панели од магнезијум оксисулфата издржавају високе температуре које прелазе 1200°Ц без емитовања токсичног дима.

За пројекат Иантаи Нев Ера Хеалтх Индустри Нев Парк (укупна инвестиција од 2 милијарде РМБ, покривајући 278.300 м²), двоструки МГО панели од камене вуне су одабрани за радионицу за производњу здравствених додатака, радионицу дневне хемијске производње и центар за истраживање и развој/тестирање. Укупна површина примене је била приближно 26.000 м². Пројекат је користио оквире у облику лука од поцинкованог челика од 0,8 мм и специјализоване углове. Пројектна документација и фотографије доступне су на захтев.

Структурне и механичке перформансе

Композитни МГО арматурни слој и оквир од поцинкованог челика дају овим панелима већу носивост савијања и отпорност на удар од панела направљених машинама. Испитивање показује капацитет савијања од најмање 0,5 кН/м² за зидне панеле и 1,2 кН/м² за плафонске панеле, мерено при угибу од Л₀/250.

Равност површине се одржава на 0,5 мм или боље, што подржава строге захтеве за завршну обраду инжењеринга чистих просторија и помаже да панели остану равни током дуготрајне употребе.

Влага, буђ и топлотне перформансе

Густа метална облога и хидрофобно језгро од камене вуне (водоодбојност ≥98%) чувају плоче од апсорпције влаге и раста буђи у чистим просторијама са високом влажношћу. Језгро магнезијум оксисулфата има стопу апсорпције воде од 0,8% или мање и не показује деформацију након осам сати потапања у воду. МГО композитни слој додаје додатну отпорност на влагу и има природна антимикробна својства.

Топлотна проводљивост језгра од камене вуне креће се од 0,035 до 0,043 В/(м·К), у зависности од специфичног типа језгра. Хидрофобни третман помаже у одржавању стабилних перформанси изолације у условима константне температуре и влажности, смањујући потрошњу енергије ХВАЦ.

Демонтажа и будућа прилагодљивост

Ручно састављена структура омогућава да се појединачни панели уклоне и поново инсталирају без оштећења. Ово је корисно када је потребно измештање опреме, прилагођавање процеса или је потребна просторна реконфигурација након почетне изградње. Панели се такође могу прилагодити са закривљеним угловима, уграђеним цевоводима, унапред изрезаним отворима и интегрисаним прозорима, што смањује секундарну обраду на лицу места и помаже у одржавању целокупног изгледа система чисте собе.

Техничке спецификације

Следећи параметри су засновани на стандардној производњи и релевантним стандардима испитивања. Извештаји о тестирању су доступни на захтев.

Разматрање избора према апликацији

За фармацеутске ГМП радионице и линије за производњу вакцина:Двоструки МГО панели од камене вуне дебљине 100 мм често се одређују за пожарне зоне где је потребно 4-часовно трајање. Потврдите да материјал језгра и облагање испуњавају захтеве пројекта за компатибилност за чишћење и дезинфекцију.

За чисте собе електронике и полупроводника:Лагана језгра као што је алуминијумско саће могу се размотрити тамо где је сопствена тежина проблем. Проверите да ли равност панела испуњава захтеве за уједначеност ламинарног протока ваздуха.

За просторе за прераду хране са високом влажношћу:МОС језгра нуде ниску апсорпцију воде и природна антимикробна својства. Комбинујте са облогама од нерђајућег челика у областима са честим прањем.

За просторе који се могу поново конфигурисати:Изаберите метод повезивања који подржава демонтажу, као што су Х-профил или спојеви за међусобно закључавање. Ово смањује будуће трошкове реновирања и минимизира време застоја током промене распореда.

Типичне апликације

1.Ограде за чисте собе високе заштите од пожара за биофармацеутске ГМП радионице, линије за производњу вакцина и биолошке лабораторије.

2.Болничке операционе сале, одељења интензивне неге и лабораторије за фармацеутско истраживање и развој.

3.Чисте собе за електронику и полупроводнике, фабрике за производњу чипова и радионице за прецизне инструменте.

4.Ограде за чисте собе за прераду хране, погоне за производњу млека и централне кухиње.

5.Чисте собе за производњу нових енергетских литијумских батерија и производњу фотонапонских модула.

Често постављана питања

1. Која је главна предност ручно рађених панела у односу на панеле за чисте собе направљене машинама?

Ручно израђени панели нуде строжу контролу над унутрашњим поравнањем оквира и спојем, што доводи до боље равности површине и укупне крутости. Често су специфицирани за врхунске чисте собе где су херметичност и носивост критични. Машински направљени панели су економичнији и могу бити довољни за стандардне примене.

2. Који материјал за језгро треба да изаберем за 4-часовни зид отпоран на ватру?

За степен пожара од 4 сата, препоручена је конфигурација панела дебљине 100 мм са двостраним плочама од магнезијум оксида и језгром од камене вуне. This has been tested to the 4-hour limit. Потврдите са инжењером за заштиту од пожара на пројекту да наведени склоп испуњава захтеве локалног кода.

3. Да ли се ручно израђени панели могу раставити и поново користити?

Да. Демонтажни дизајн омогућава да се појединачни панели уклоне и поново инсталирају без оштећења. Ово је посебно корисно у чистим просторијама где се распоред опреме мења или где се планира будуће проширење. Избор методе повезивања утиче на лакоћу демонтаже.

4. Како се МОС језгра могу поредити са језгром од камене вуне у погледу отпорности на влагу?

Оба језгра су отпорна на влагу. МОС језгра имају стопу апсорпције воде од 0,8% или мање и не деформишу се након дужег потапања. Језгра камене вуне се ослањају на хидрофобну обраду како би се постигла стопа водоодбојности од најмање 98%. За екстремно влажна окружења, МОС може бити бољи избор; за већину примена у чистим просторијама, било које језгро ради добро када је правилно запечаћено.

5. Које опције прилагођавања су доступне за ручно израђене панеле?

Прилагођавање укључује нестандардне дебљине (30–200 мм), посебне ширине, закривљене углове, уграђене водове, унапред исечене отворе и интегрисане прозоре. Ове опције помажу у смањењу секундарне обраде на лицу места и одржавају визуелну доследност чисте собе. Прилагођене поруџбине подлежу минималним количинама и продуженим роковима испоруке.
