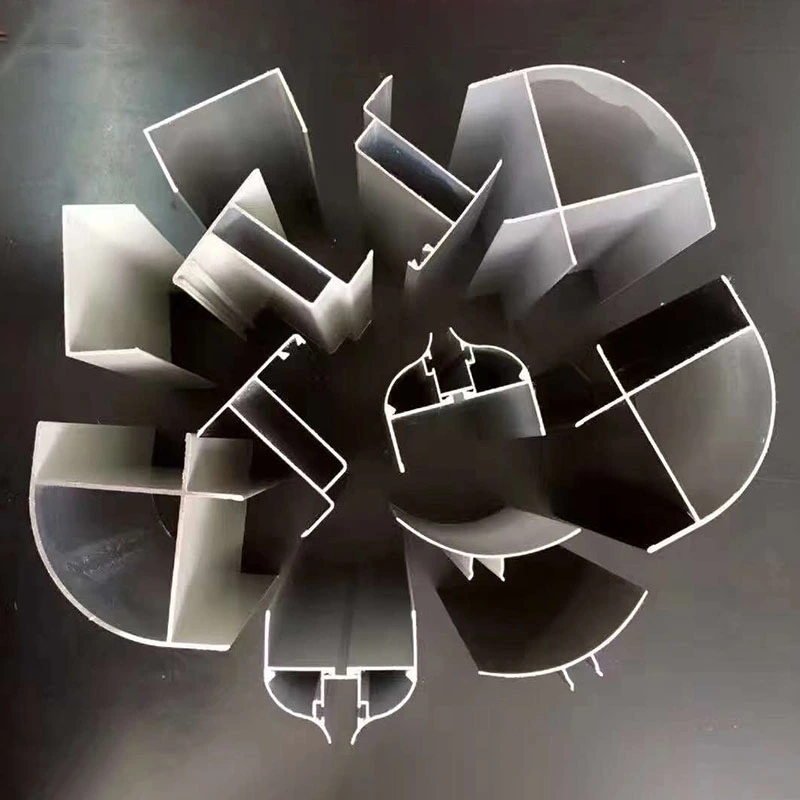

Алуминијумски прибор за чисту собу

Алуминијумски додаци за чисте собе, такође познати као алуминијумски профили за чисте собе, специјализоване су компоненте дизајниране за системе затворених простора са контролисаним окружењем.СЕНБО Буилдинг Материалсиспоручује ове профиле као део свог асортимана панела за чисте собе и прибора, са фокусом на тачност димензија, чистоћу површине и модуларну компатибилност.

Профили су произведени од легуре алуминијум-магнезијум-силицијум 6063-Т5 екструзијом на високим температурама. Површинске завршне обраде укључују елоксирање, електрофоретски премаз и прашкасти премаз, сваки одабран за отпорност на корозију и глатку завршну обраду која не ствара прашину. Стандардна дужина профила је 6 метара по комаду, са прилагођеним сечењем и доступним нестандардним спецификацијама.

Функционално, серија производа покрива четири главне категорије: профили за спајање оквира (И-профили, Х-профили, Т-профили), заптивни и завршни профили (У-канали, угаони профили, унутрашњи и спољашњи радијусирани профили), профили за врата и прозоре (рамови врата, профили крила врата, оквири прозора) и плафонски овјесни профили, Т-Ф. висеће греде).

Материјал и површинска обрада

Основни материјал је легура алуминијума 6063-Т5, која нуди добар баланс чврстоће, жилавости и отпорности на корозију. Затезна чврстоћа се креће од 150 до 350 МПа. Анодизација производи тврду површину отпорну на хабање која се лако чисти и не одбацује честице. Прашкасти премаз пружа издржљиву завршну обраду доступну у широком спектру боја, док електрофоретски премаз нуди уједначену покривеност чак и на сложеним профилима.

Сви површински третмани су дизајнирани да испуне захтеве чистих просторија за ниско стварање честица и отпорност на уобичајена дезинфекциона средства. Сама легура алуминијума је нетоксична, без мириса и отпорна је на влагу и раст буђи, што је доказано дуготрајном употребом у чистим просторијама у електроници, фармацеутској и прехрамбеној индустрији.

Стандарди димензија и асортиман производа

Састављена од индустријских стандарда и података о производима добављача, следећа табела наводи репрезентативне спецификације за уобичајене категорије профила.

Перформансе у стварним инсталацијама

1. Модуларна компатибилност и толеранција димензија

Алуминијумски додаци за чисте собе су дизајнирани око модуларног концепта, са универзалним спецификацијама као што су серије 40, 50 и 75. Ширина прикључних утора и размаци рупа прате индустријске стандардне димензије, а толеранције ширине прореза се обично контролишу унутар ±0,2 мм. Ово обезбеђује брзу и чврсту монтажу између различитих компоненти. Верификација фабричке монтаже обухвата проверу непропусности спојева, координације димензија и компатибилности заптивних конструкција, тако да се профили не мешају или неусклађују након уградње.

2. Дизајн углова радијуса за лако чишћење

У окружењима са строгим захтевима за чистоћом, као што су полупроводничке чисте собе и фармацеутске ГМП радионице, спојеви од зида до зида и од зида до плафона се завршавају облогом од алуминијумске легуре са пречником од 50 мм (Р50). Закривљени профил елиминише углове од 90 степени, што смањује накупљање прашине и поједностављује чишћење и дезинфекцију. Глатки прелаз такође минимизира турбуленцију протока ваздуха, помажући да се очува једносмерни ламинарни проток ваздуха у критичним зонама. Угаоне компоненте су причвршћене за зидне панеле помоћу слепих заковица, што омогућава брзу монтажу без контаминације честицама повезаних са заваривањем.

3. Мрежни стропни систем за подршку ФФУ

Мрежни оквир ФФУ (Фан Филтер Унит) је примарна структурна подршка за плафонски систем чистих просторија. Користи профиле од алуминијумске легуре високе чврстоће у облику слова Т састављене са стандардизованим конекторима (двосмерни, тросмерни, четворосмерни, итд.). Легура 6063-Т5 одржава систем лаганим, али чврстим, а попречни пресек профила укључује наменске канале за усмеравање комуналних услуга. Конектори су поцинковани ради отпорности на корозију. Стандардни мрежни модули имају унутрашњи отвор од 1180×580 мм, што одговара захтевима за инсталацију ФФУ.

Систем вешања укључује сигурносну маргину од 30% за носивост. Размак вешалица се одржава унутар 1200 мм, а нивелисање рама се одржава на толеранцији мањој од 1 мм по метру. У поређењу са традиционалним завареним рамовима, овај унапред монтирани приступ смањује време изградње за преко 30% и побољшава ефикасност накнадног одржавања за 50%.

4. Чистоћа површине и перформансе заптивања

Након елоксирања или прашкастог премаза, површине ових профила су глатке, без ивица и отпорне на прашину. Унапред пројектовани жлебови омогућавају уградњу неметалних компоненти као што су заптивне траке, ПВЦ поклопци и пластични штитници за углове, који побољшавају отпорност на прашину и непропусност. Сам материјал од легуре алуминијума је нетоксичан, без мириса, отпоран на корозију и влагу, са доказаним дуготрајним перформансама у чистим просторијама у више индустрија.

Функционалне карактеристике

1. Поуздане особине материјала.6063-Т5 легура алуминијума пружа уједначену текстуру и затезну чврстоћу од 150–350 МПа. Пројектовани радни век је најмање 15 година у нормалним условима чистих просторија.

2. Прецизне толеранције за чврсто склапање.Толеранција ширине прореза се одржава унутар ±0,2 мм. Модуларни дизајн и стандардизовани интерфејси обезбеђују чврсто приањање са комплементарним материјалима као што су панели чистих соба и заптивне траке.

3. Глатка површина која не ствара прашину.Површински третмани укључујући анодизацију, електрофорезу и премазивање прахом производе глатку, непорозну завршну обраду која је отпорна на корозију и лака за чишћење. Ово испуњава захтеве чистих просторија за ниско ослобађање честица.

4. Свеобухватан асортиман производа.Серија укључује каналне профиле, угаоне профиле, угаоне профиле са радијусом, оквире за врата и прозоре и ФФУ системе решетке. Прилагођене димензије и специјални облици могу се произвести на захтев.

5. Модуларна монтажа и поновна употреба.Профили се монтирају помоћу вијчаних спојева и заковица, елиминишући потребу за заваривањем. Ово омогућава брзу инсталацију, демонтажу и поновну употребу када су потребне промене изгледа.

Напомене о инсталацији и компатибилности

За повезивање зидних панела:Профили И-греде и Х-греде се користе као међуспојници између панела. Проверите да ли ширина прореза профила одговара дебљини ивице панела пре уградње. Затегните причвршћиваче равномерно да бисте избегли празнине.

За завршну обраду углова:Користите профиле радијуса Р50 или већег радијуса на спојевима од зида до зида и од зида до плафона да бисте елиминисали замке прашине. Слепе заковице се препоручују преко шрафова за чистији изглед и смањење контаминације честицама.

За ФФУ решеткасте плафоне:Уверите се да размак вешалица не прелази 1200 мм и да је рам поравнат до 1 мм по метру. Отвор мреже од 1180×580 мм је стандардан за ФФУ модуле, али се могу прилагодити и прилагођене величине.

За оквире врата и прозора:Изаберите профиле који одговарају дебљини панела чисте собе. Проверите да ли је жлеб за заптивање компатибилан са предвиђеном заптивком или заптивачем. Након уградње, проверите да ли врата или прозор раде глатко без везивања.

Где се ови профили користе

1.Чисте собе за електронику и полупроводнике: повезивање и фиксирање за зидне панеле и плафоне, као и ФФУ мрежасте плафонске системе.

2.Биофармацеутски ГМП објекти: Р50 угаони профили радијуса за заптивање унутрашњих и спољашњих углова, елиминишући мртве зоне које задржавају прашину.

3.Болничке операционе сале и одељења интензивне неге: уградња оквира за врата и прозоре и апликације за херметичко заптивање.

4.Чисте собе за прераду хране: прикључци панела чистих просторија, заптивање подних канала и уградња плафонске мреже.

5.Лабораторијско чисте зоне: монтажа оквира, интеграција комуналних водова и заптивање.

Често постављана питања

1. Која површинска обрада се препоручује за фармацеутске чисте собе?

За фармацеутске ГМП објекте, елоксиране или прашкасте завршне обраде се обично користе јер нису порозне, лако се чисте и отпорне на уобичајена дезинфекциона средства. Електрофоретски премаз се може специфицирати за профиле сложених облика код којих је неопходна равномерна покривеност.

2. Како се углови радијуса постављају без заваривања?

Угаони профили са радијусом се обично причвршћују помоћу слепих заковица. Овај метод обезбеђује сигурну везу уз избегавање топлоте, испарења и контаминације честицама повезаних са заваривањем. Заковице се постављају изнутра, остављајући глатку спољашњу површину која се лако чисти.

3. Могу ли се испоручити прилагођене дужине профила?

Да. Стандардна дужина је 6 метара, али се профили могу сећи на одређене дужине у фабрици. Нестандардни попречни пресеци се такође могу произвести коришћењем прилагођених калупа за екструзију, у зависности од минималних количина наруџбине и времена испоруке.

4. Како да обезбедим компатибилност између алуминијумских профила и панела чистих соба?

Већина произвођача панела за чисте собе дизајнирају своје панеле тако да одговарају ширинама прореза профила стандардних у индустрији. Пре наручивања, проверите да ли су дебљина ивице панела и ширина прореза профила компатибилне. Наш технички тим може да обезбеди цртеже са димензијама и узорке за верификацију.

5. Колика је носивост система ФФУ плафонске решетке?

Мрежни систем ФФУ је дизајниран са сигурносном маргином од 30% изнад очекиваног оптерећења, што укључује тежину ФФУ јединица, плафонских панела и сва сервисна оптерећења. Размак вешалица се одржава унутар 1200 мм како би се оптерећење равномерно распоредило. За специфичне прорачуне оптерећења, доставите ФФУ тежину и конфигурацију плафона нашем инжењерском тиму.
