Металне кровне плоче

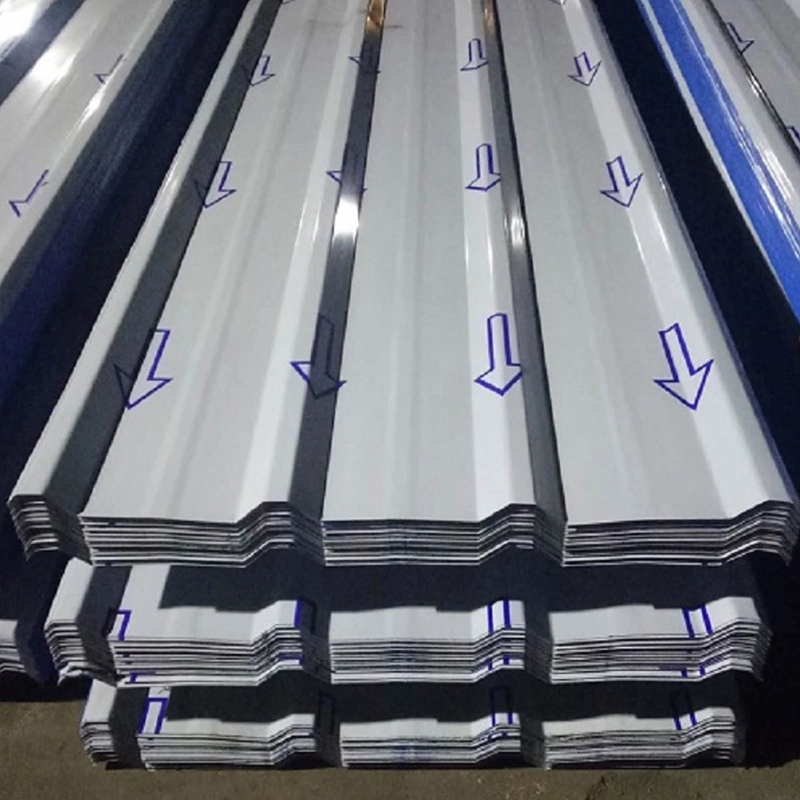

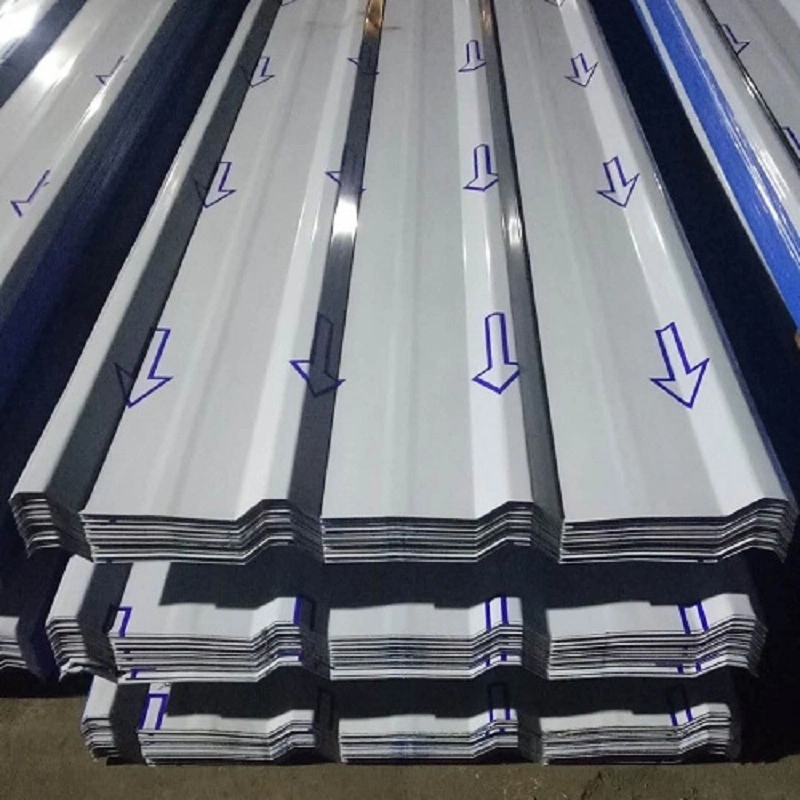

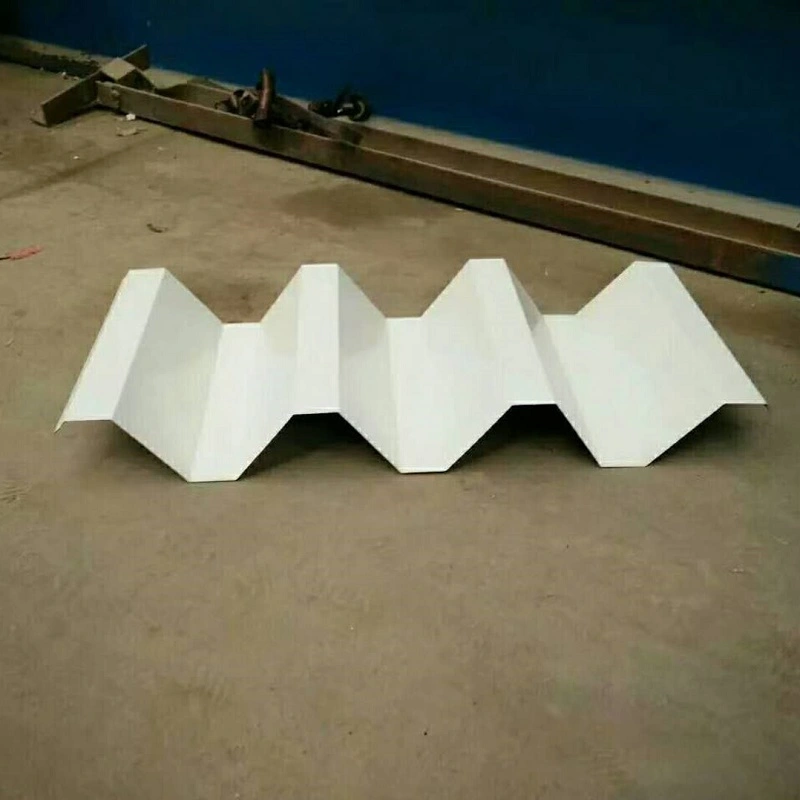

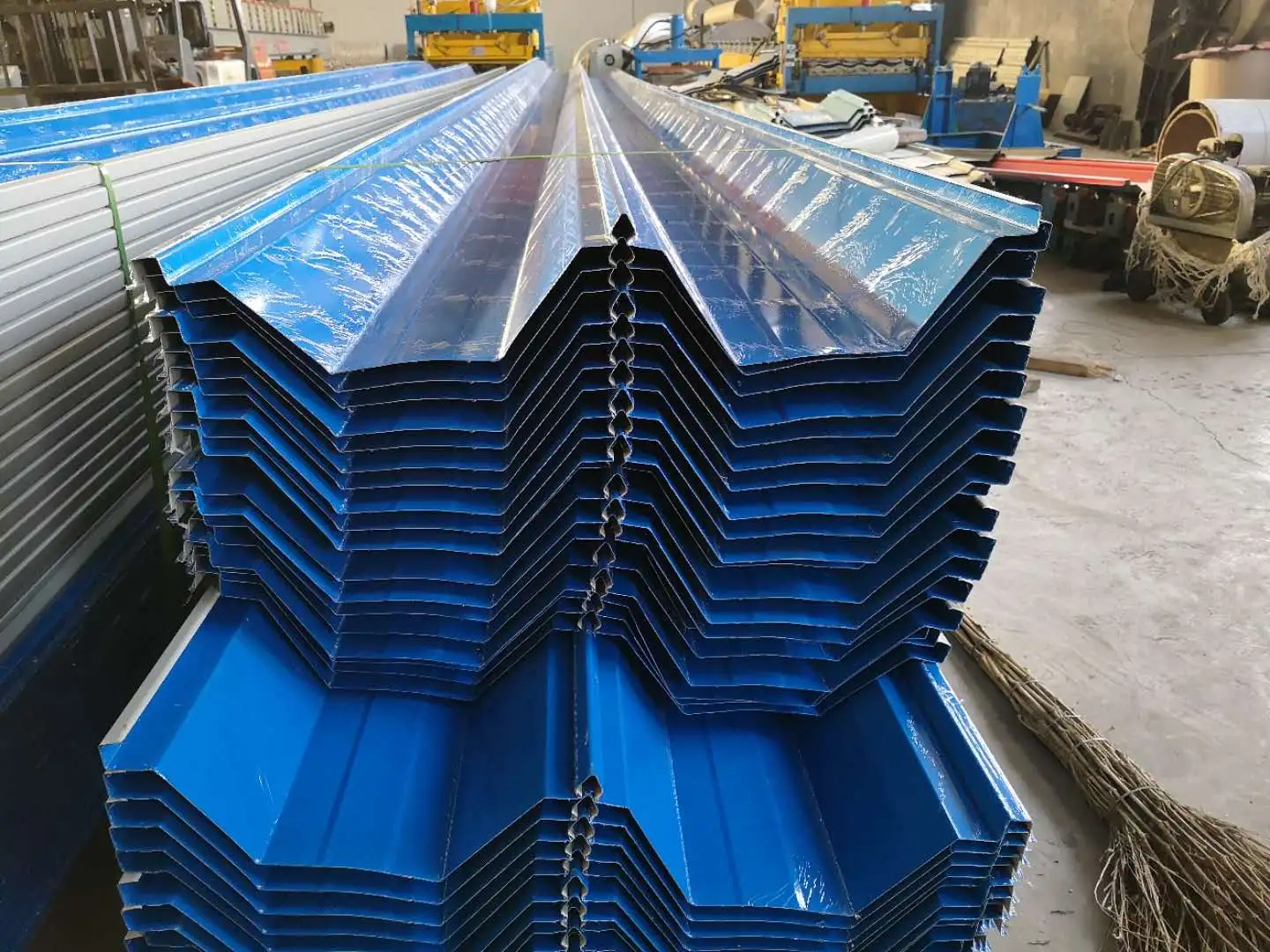

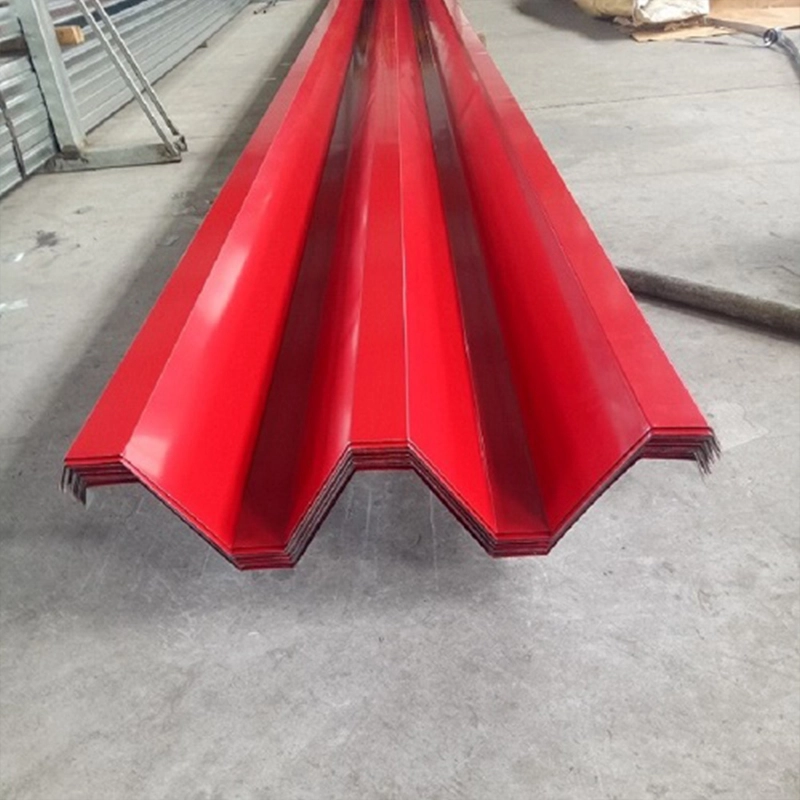

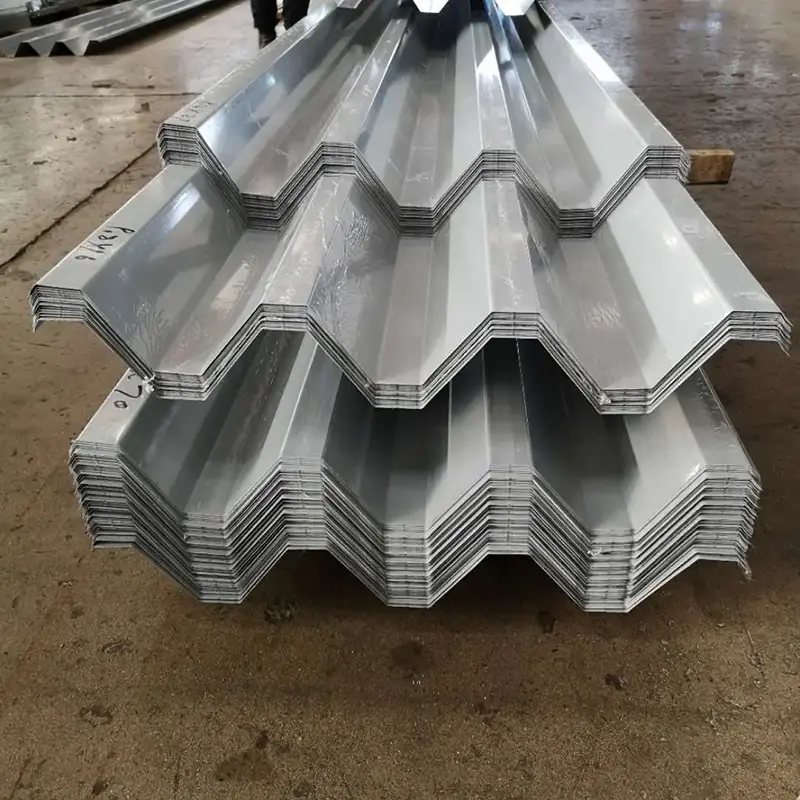

Метални кровни панели су профилисани челични лимови формирани хладним ваљањем металних колутова у валовите попречне пресеке на континуираним производним линијама. Користе се за кровове, зидне облоге и подне облоге. Ребрасти или валовити профил повећава крутост танког лима дуж правца ребра, омогућавајући панелима дебљине од 0,5 мм до 1,5 мм да носе кровна оптерећења. СЕНБО управља наменским линијама за формирање ваљака за металне кровне профиле и одржава могућност интерног тестирања за верификацију подизања ветра. Производне провере покривају дебљину основног метала, границу течења, геометрију профила и квалитет површинског премаза.

Опције основног материјала

• Топло поцинковани челични лим:Уобичајени тип ДКС51Д+З са двостраним премазом цинка од 40 г/м² до 275 г/м². Погодно за опште индустријске објекте.
• Челични лим обложен Ал-Зн:Премаз садржи око 55% алуминијума и 43,5% цинка. Пружа 3 до 5 пута већу отпорност на корозију од стандардног поцинкованог челика.

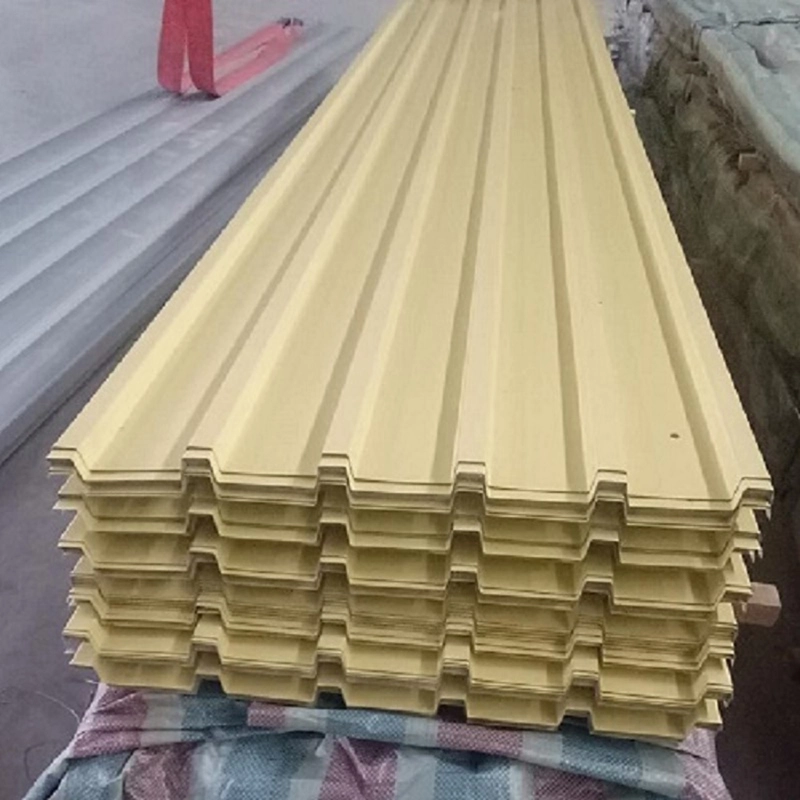

• Челични лим обложен бојом:Завршено са премазима од полиестера (ПЕ) или флуороугљеника (ПВДФ), који нуде отпорност на корозију и флексибилност дизајна.
• Лист од легуре алуминијум-магнезијум-манган:Класа АА3004 са густином од 2,73 г/цм³, око једне трећине од челика. Дизајниран за радни век преко 50 година.
• Лист од нерђајућег челика:445Ј2 феритни нерђајући челик, обично дебљине 0,5 мм. Користи се за велике јавне зграде са високим захтевима отпорности на ветар.

Изградња система

Метални кровни системи често користе вишеслојни композитни дизајн. У пројекту терминала 3 аеродрома Гуангџоу Баијун, изградња крова одоздо према горе укључује поцинковане примарне греде, перфорирани челични основни лим обложен Ал-Зн, парну баријеру, камену вуну која апсорбује звук, поцинковане секундарне греде, топлотну изолацију камену вуну, мембрану од топлог поцинкованог ПО-дип лима копче за причвршћивање од нерђајућег челика, пена за смањење буке, кровне плоче од нерђајућег челика и капице од нерђајућег челика. Овај склоп комбинује структурну подршку, топлотну изолацију, хидроизолацију, апсорпцију звука и заштиту од грома.

Инсталациони системи

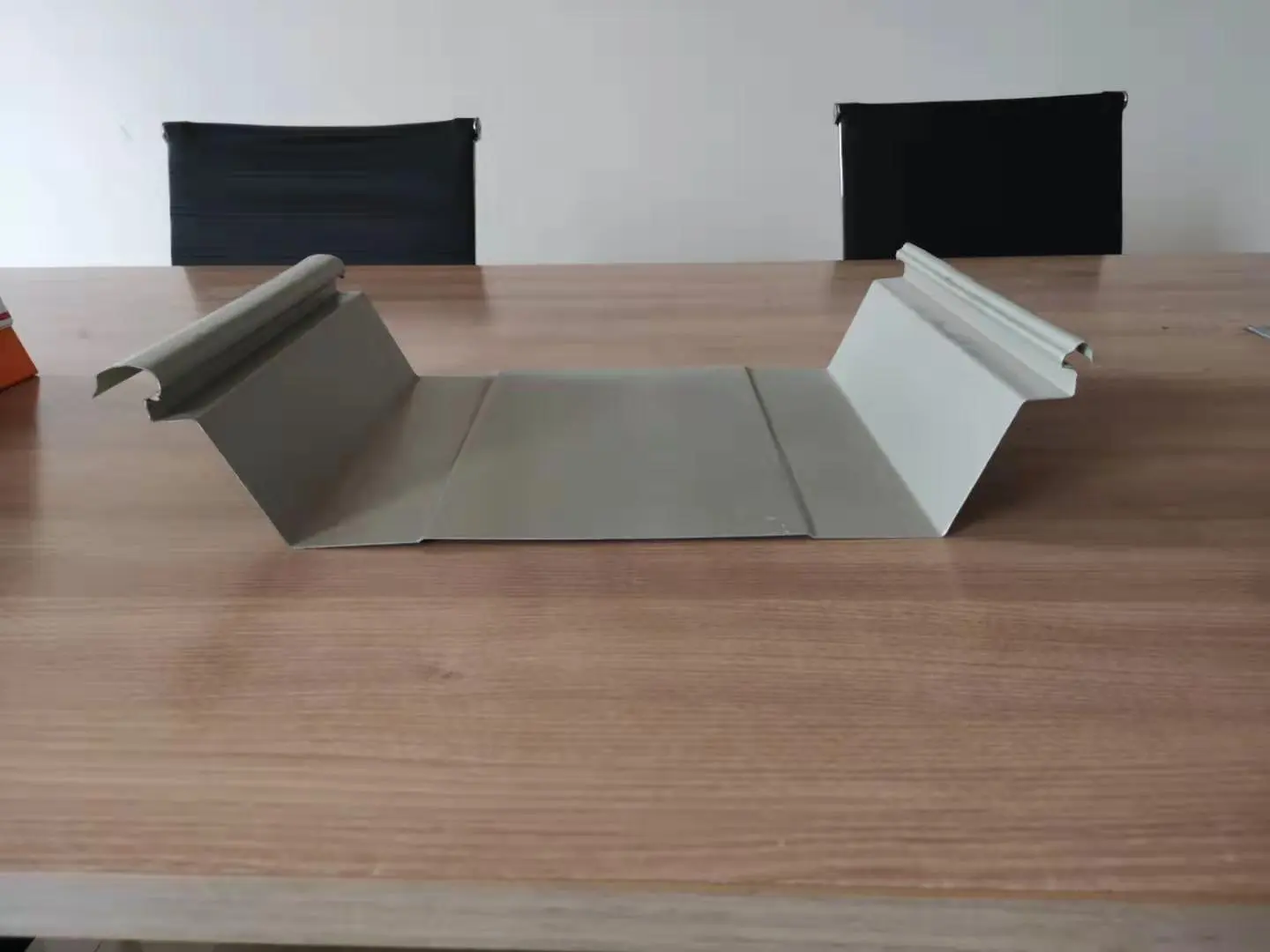

• Систем стојећих шавова:Суседне ивице панела су механички спојене специјализованим алатом. Добијени спој је структуран и водонепропусан без ослањања на заптиваче. Обујмице за причвршћивање у облику слова Т омогућавају термичко кретање дуж нагиба крова.
• Continuous welding system:Плоче од нерђајућег челика спајају се заваривањем по целој дужини. Бешавни завари пружају високу отпорност на ветар и воду.

Техничке спецификације

Подаци о учинку из пројектних апликација

1. Капацитет подизања ветра

Обалне јавне зграде постављају екстремне захтеве за отпорност крова на ветар. На терминалу 3 аеродрома Гуангџоу Баијун, кровни систем од нерђајућег челика са континуираним заваривањем је подвргнут статичком тестирању подизања ветра и забележио је капацитет од 18,2 кПа, што је еквивалентно тајфуну категорије 17. Поређења ради, конвенционални алуминијум-магнезијум-манган кровови са стојећим шавовима обично су отпорни на услове категорије 12. Истраживања о понашању усисавања ветром показују да је спој међусобног шава и спој потпорног носача најслабија тачка, која захтева циљано ојачање. Стадион Културног и спортског центра Греатер Баи Ареа користи сличан заварени приступ и постигао је 21 кПа у лабораторијским тестовима.

2. Хидроизолација и непропусност

Хидроизолација крова долази од конфигурације конструкције, а не од примењених заптивача. Плоче за стојеће шавове користе претходно нанети заптивач пуне дужине и закључане шавове, не остављајући површинске рупе од ексера или места цурења. Континуирани заварени приступ нерђајућег челика ствара непрекинуту површину кроз заваривање по целој дужини, додатно побољшавајући отпорност на воду. Препоручује се минимални нагиб кровне дренаже од 5%. Профил корита служи као природни дренажни канал, усмеравајући воду брзо ка надстрешници.

3. Управљање термичким кретањем

Промене температуре узрокују ширење и скупљање металних панела. Системи стојећих шавова апсорбују ово кретање кроз клизне носаче у облику слова Т који омогућавају панелима да се слободно крећу дуж нагиба крова. На терминалу 3 аеродрома Гуангџоу Баијун, заварени спојеви раде заједно са попречним профилом ребра како би се ослободио термички стрес. Обе методе спречавају оштећења која би иначе настала услед ограниченог термичког кретања.

4. Продуктивност изградње

Културно-спортски центар Греатер Баи Ареа применио је модуларну стратегију изградње за све кровне слојеве испод хидроизолационе мембране. Радници су поделили кров од 78.000 м² у 878 независних модула, саставили и заварили сваки модул у нивоу земље, а затим подигли завршене јединице на своје место. Овај приступ је подигао ефикасност инсталације за 30% и одржао материјални отпад на око 2%.

5. Геометријска флексибилност

Кровни панели се могу производити у равним, закривљеним или лепезастим облицима како би одговарали једноструким, двоструким закривљеним и сферним архитектонским површинама. У Културном и уметничком центру града будућности науке и технологије „Две планине“ у Анђију, Џеђианг, метални кров формира дванаест џиновских облика листова бамбуса. БИМ моделирање и 3Д скенирање су примењени да би се толеранције конструкције одржале у прихватљивим границама.

Упутства за инсталацију и руковање

• Проверите поравнање и ниво греде пре него што почнете са постављањем панела.
• Панели за подизање са тракама за подизање заштићеним ивицама да би се избегла деформација.
• Потврдите спајање шавова и поравнање копче пре коначног шава на системима стојећих шавова.
• Одржавајте радни простор чистим и сувим када вршите континуирано заваривање; следите квалификоване поступке заваривања.
• Ограничите грађевински саобраћај на готовим кровним површинама и брзо уклоните остатке.

Уобичајена питања

Који кровни систем одговара приобалним локацијама са јаким ветром?

Континуирано заварени систем од нерђајућег челика нуди највећу отпорност на ветар и често је одређен за регионе склоне тајфунима. Системи стојећих шавова остају одржива опција када су детаљи шавова и спојница ојачани према прорачунима подизања ветра.

Како дуги кровни панели подносе температурне промене?

Системи стојећих шавова користе клизне копче које омогућавају кретање дуж нагиба. Заварени системи могу да садрже попречне наборе или дилатационе спојеве. Одговарајући метод зависи од геометрије крова и очекиваног температурног опсега.

Какво је стално одржавање потребно за метални кров?

Рутине инспекције треба да покрију непропусност затварача, стање панела, препреке на путу за одводњавање и интегритет заптивача на продорима. Системи са стојећим шавовима обично захтевају мање одржавања јер ниједан причвршћивач није изложен.

Да ли метални кров може прећи преко постојећег крова?

Нови метални кров се понекад може поставити преко постојећег крова ако конструкција може да поднесе додатно оптерећење и ако је постојећа површина прикладна. Грађевински инжењер треба да процени постојеће услове пре него што донесе било какву одлуку.

Контрола квалитета и документација

Добављачи треба да обезбеде сертификате о испитивању у млиновима за основни метал, евиденцију дебљине премаза и извештаје о димензијама панела. Пројекти са специфичним критеријумима оптерећења ветром треба да захтевају податке о испитивању подизања ветра за тачну конфигурацију система која се испоручује. Провере на месту пријема треба да провере квалитет материјала, дужине панела и стање површине пре уградње.

Разматрање избора

• Проверите локацију зграде и пројектовану брзину ветра пре него што изаберете тип кровног система.
• Прегледајте нагиб крова и распоред дренаже да бисте потврдили ефикасно уклањање воде.
• Проверите да ли је изабрани материјал панела компатибилан са изложеношћу околине зграде.
• Потврдите да добављач кровних покривача може обезбедити потребне податке за испитивање и подршку за инсталацију.
