Челични панел са скривеним причвршћивачима у боји

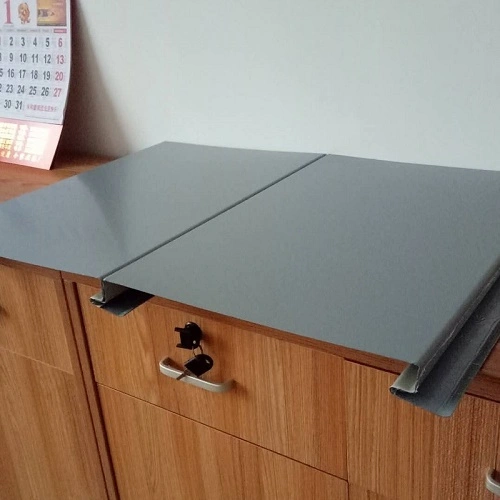

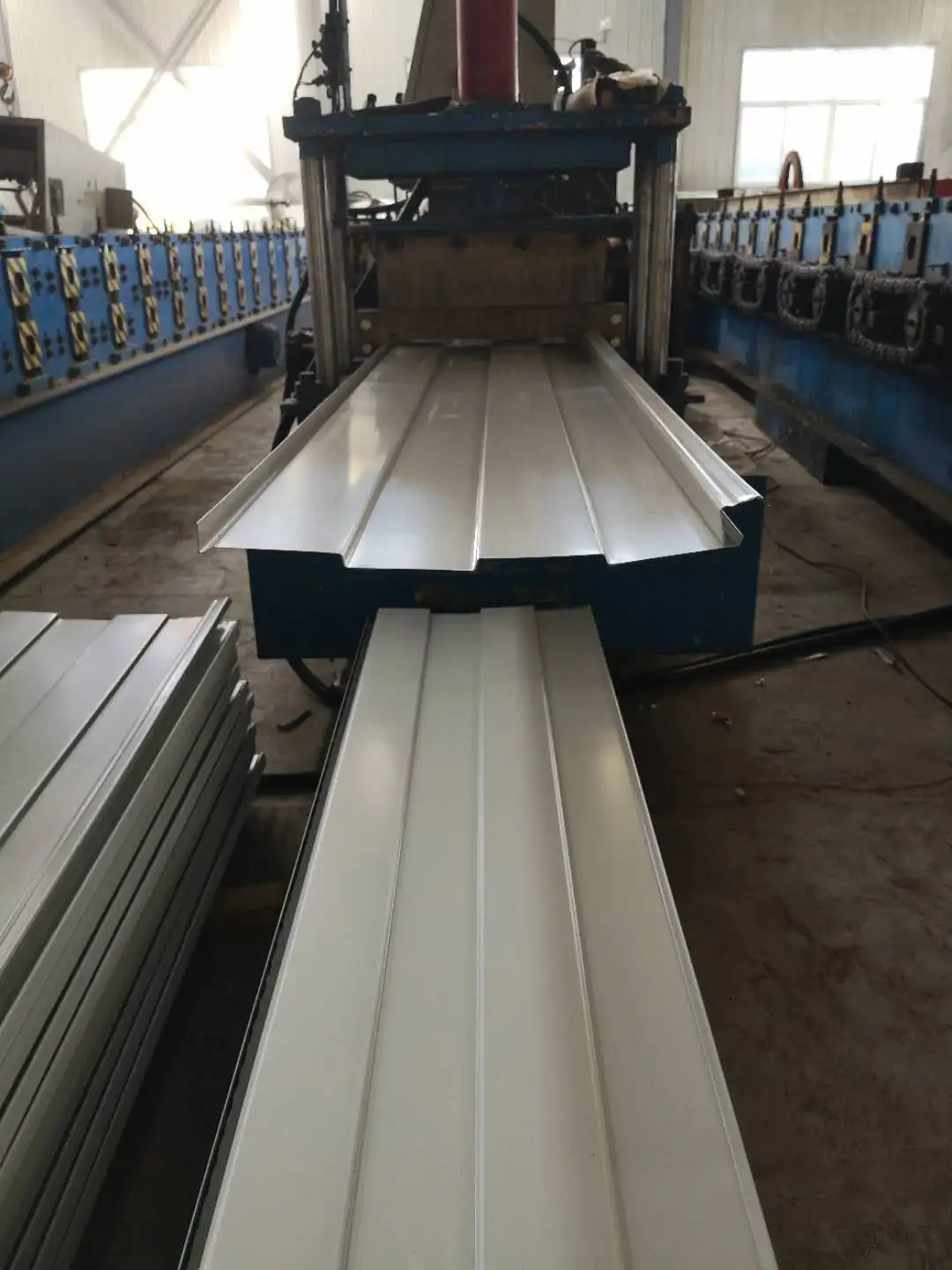

Челични панели са скривеним причвршћивачима у боји, који се називају и кровни панели са скривеним причвршћивачима или скривеним копчама, су профилисани лимови обликовани од челика обојеног у боји. Они су причвршћени за кровне греде помоћу одговарајућих поцинкованих или алуминијумских носача, а не отвореним завртњима. Редослед повезивања укључује причвршћивање скривених конзола на греде, спајање женског ребра панела са централним ребром конзоле, а затим закључавање шава машином за шавове како би се створио чврст спој између суседних панела. СЕНБО производи ове профиле на наменским линијама за обликовање ваљака и проверава кључне димензије као што су висина ребра, ефективна ширина и дубина закључавања током производње.

Главна разлика од стандардног челичног крова са обојеним премазом лежи у начину причвршћивања. Конвенционалне плоче су причвршћене вијцима за самопрезивање који пролазе кроз површину панела, захтевајући заптивач на свакој рупи за завртње. Уместо тога, панели са скривеним причвршћивачима се ослањају на држаче који се међусобно спајају, што значи да површина остаје без продора. Овај приступ побољшава хидроизолацију, смањује дуготрајни ризик од корозије на местима причвршћивања и даје крову чистији изглед.

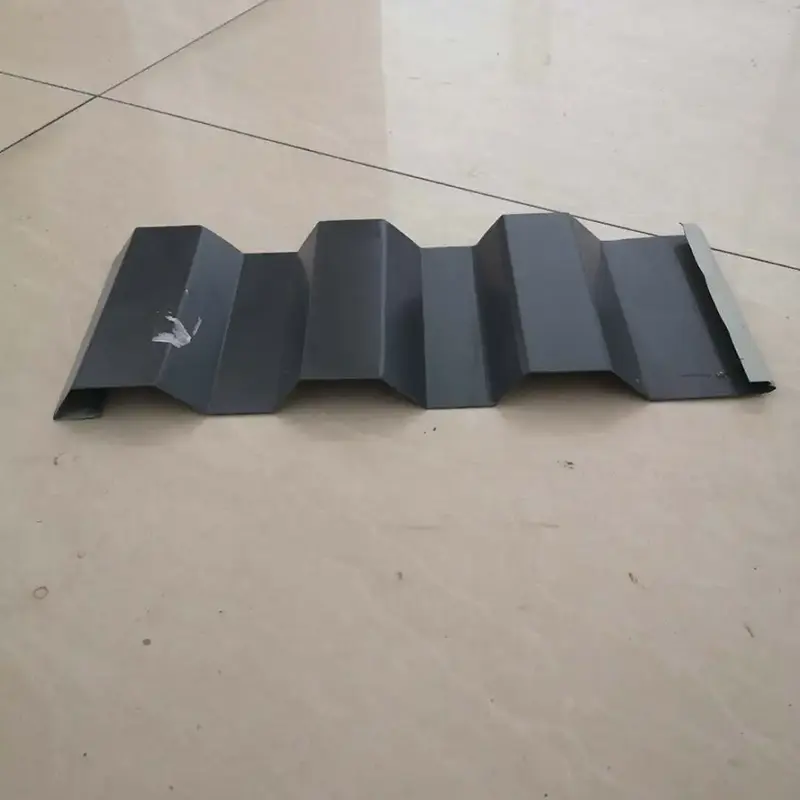

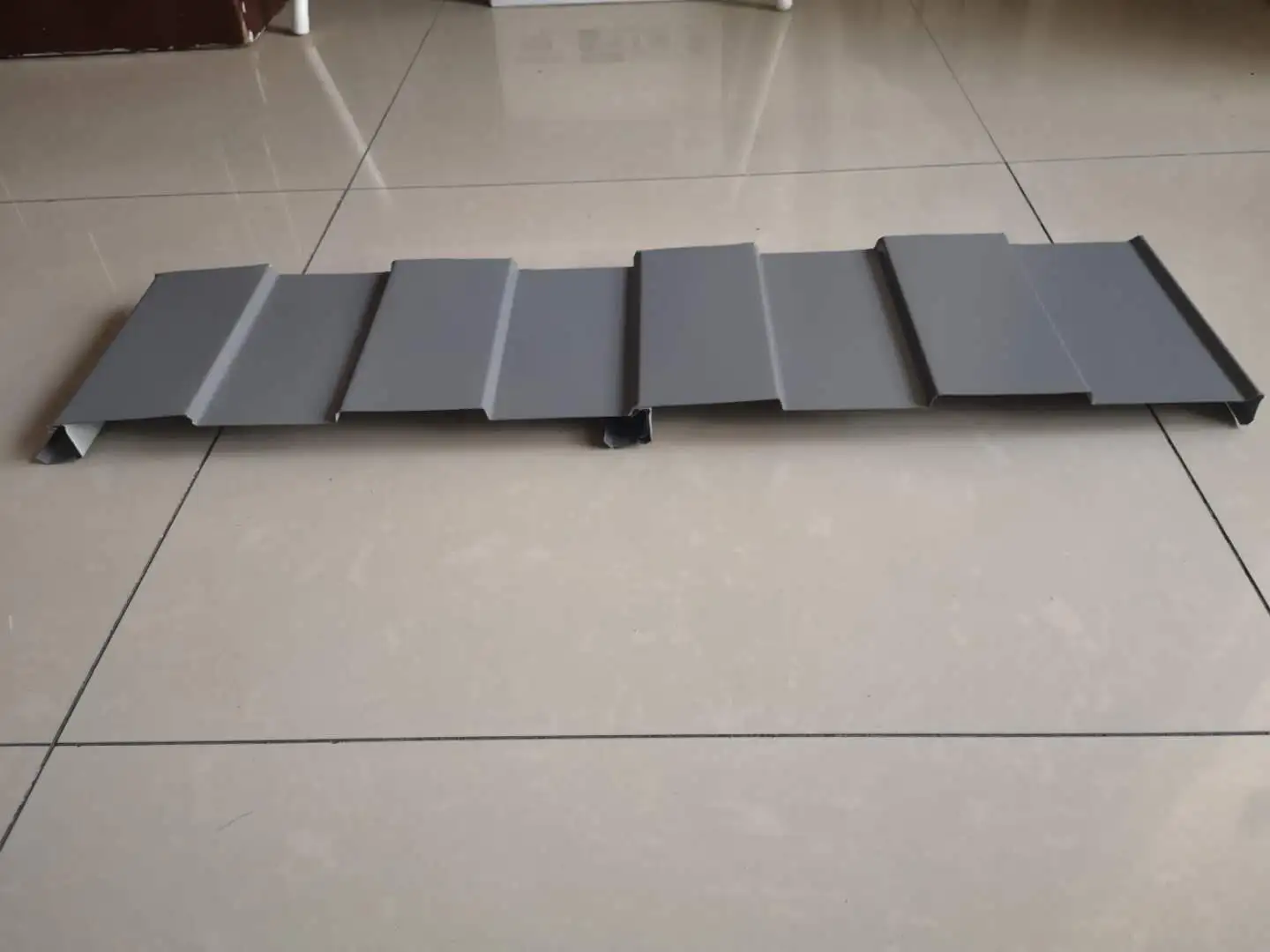

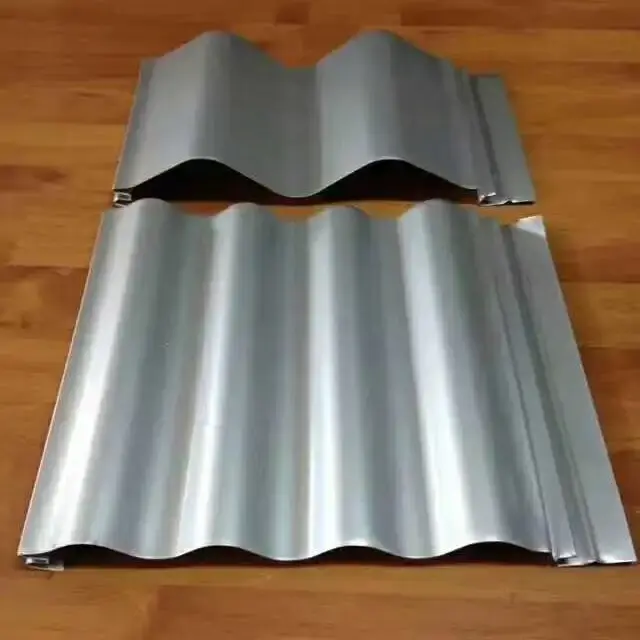

Уобичајени типови профила

Техничке спецификације

Верификација перформанси

1. Понашање хидроизолације

Пошто површина челичног панела обложена скривеним причвршћивачима у боји нема продора причвршћивача, систем избегава уобичајени пут цурења који се налази на крововима са отвореним затварачима. У традиционалним системима, заптивач на рупама за шрафове може да стари и попуца током времена, дозвољавајући улазак воде. Профил Јиаоцхи 760, са висином ребара од 71 мм и размаком ребара од 380 мм, помаже кишници да се брзо креће од долина до надстрешница. Када се шавови затворе машином за шивање, бочна блокада обезбеђује непрекидну баријеру против уласка воде. Одсуство површинских рупа такође смањује могућност корозије која почиње на причвршћивачима.

2. Отпорност на ветар

Носачи који држе панеле за греде су дизајнирани да се одупру подизању. Током фотонапонског пројекта од 5 МВ у боји челичног крова на међународном аеродрому Схензхен Бао'ан, притисак ветра на лицу места је достигао 0,75 кН/м². Тестови на извлачење на скривеним копчама забележили су снагу на извлачење од 200 кг, што је испуњавало безбедносне захтеве. ИКС41-250-750 панел са скривеним клиповима користи челик са граном течења од најмање 550 МПа и дубином закључавања већом од 5,2 мм. Свако ребро је причвршћено копчом за причвршћивање, што побољшава способност крова да поднесе оптерећење ветром и снегом.

3. Компензација термичког кретања

Обујмице за причвршћивање омогућавају да кровни панели клизе дуж нагиба док се метал шири и скупља са променама температуре. Панели остају закачени са копчама током овог померања, тако да веза између крова и конструкције остаје стабилна. Ово омогућава континуиране дужине панела преко 100 метара без потребе за попречним преклапањем, што је корисно за кровове великог распона.

4. Ефикасност инсталације

Систем користи фабрички префабриковане панеле који се међусобно спајају на лицу места. Неки профили са скривеним копчама, као што је ЦЦ-750, не захтевају специјализовану машину за шивање, што може смањити труд и време уградње. Завоји се могу исећи на дужину на градилишту, омогућавајући појединачне панеле преко 100 метара и минимизирајући број завршних кругова. Овај приступ такође смањује ризик од цурења на попречним спојевима.

Карактеристике дизајна

• Површина без продора:Скривени прикључак носача уклања рупе за вијке са површине крова, што смањује могућност цурења и корозије на причвршћивачима.
• Стабилно ангажовање клипова:Дубина закључавања прелази 5,2 мм, а отпорност на извлачење достиже 200 кг, пружајући поуздано сидрење под ветром.
• Смештај за термално кретање: Sliding clips allow panels to expand and contract along the slope, reducing the stress that can cause roof damage over time.
• Могућност дугог панела:Појединачне дужине до 100 метара смањују попречна преклапања и поједностављују управљање водом.
• Разноврсност профила:Опције као што су ИКС51-380-760 и ИКС50-410-820 покривају различите захтеве за распон и оптерећење.

Типичне апликације

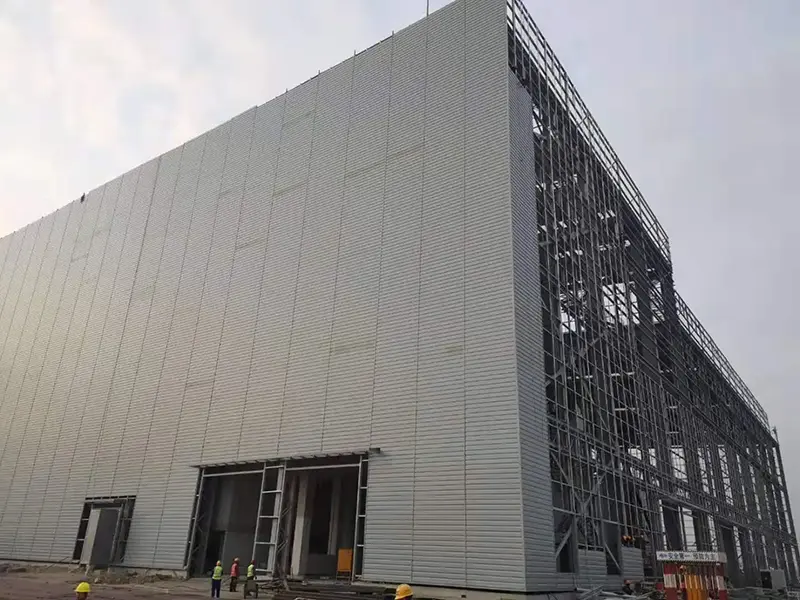

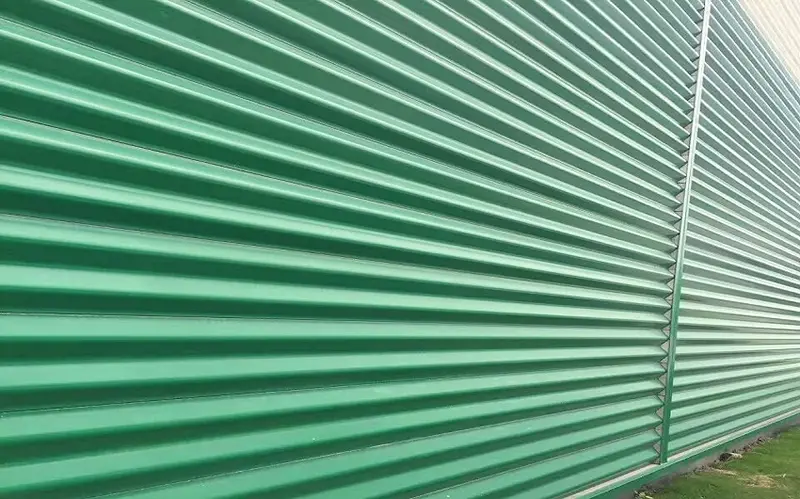

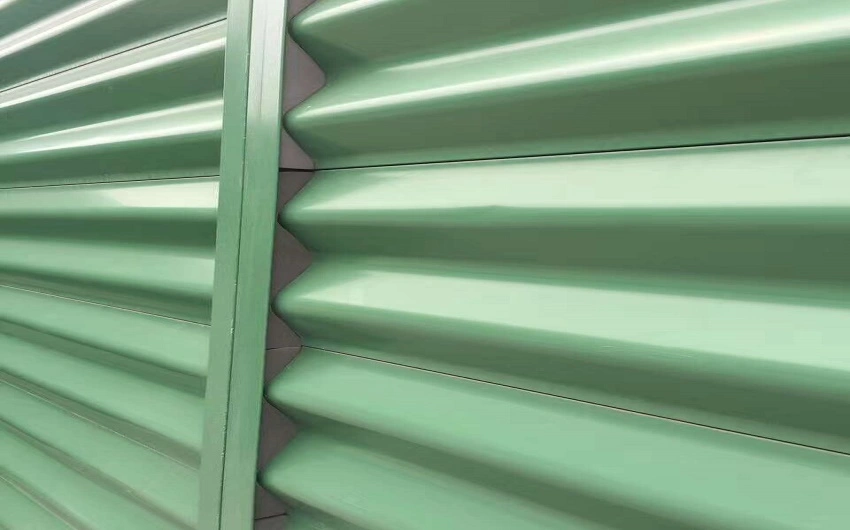

• Кровни системи за индустријске зграде са челичним конструкцијама великих распона.
• Јавни објекти као што су аеродромски терминали, спортски објекти и изложбени центри.
• Индустријске зграде са строгим потребама за хидроизолацијом, укључујући електране и петрохемијске објекте.
• Логистички центри и складишта где је поузданост крова приоритет.
• Пројекти реновирања који захтевају замену постојећег кровног система.

Препоруке на лицу места

• Потврдите размак и поравнање греда пре него што започнете инсталацију панела.
• Користите опрему за подизање са меким ременима да бисте избегли удубљење ребара или гребање премаза.
• Пратите редослед произвођача за закачивање клипова и шавова панела.
• Проверите затегнутост шава након шава и проверите захватање копче пре него што пређете на следећу плочу.
• За дугачке панеле планирајте редослед уградње тако да топлотно кретање није ограничено на фиксним тачкама.

Уобичајена питања

Како кровни покривач са скривеним затварачем подноси кишницу без заптивача на шавовима?

Бочна блокада се формира механички помоћу машине за шивање. Добијени спој је довољно чврст да издржи улазак воде у нормалним условима. Одговарајући нагиб крова и дизајн дренаже такође помажу да се вода брзо удаљи од шавова.

Да ли се панели са скривеним причвршћивачима могу користити на закривљеним крововима?

Већина профила са скривеним причвршћивачима је намењена за равне кровове или кровове веома великог радијуса. Минимални радијус закривљености зависи од профила панела и дебљине материјала. За закривљене апликације, проверите код произвођача пре наручивања.

Која је корист од панела без видљивих причвршћивача?

Изложени причвршћивачи захтевају заптивач на свакој рупи за завртње. Временом, заптивач може деградирати и створити путеве цурења. Скривени причвршћивачи елиминишу ову тачку одржавања и смањују ризик од уласка воде и корозије око рупа за шрафове.

Како се верификује отпор подизања ветра за одређени пројекат?

Тестови извлачења на копчама могу се извршити на лицу места или у лабораторији. Измерену вредност треба упоредити са пројектованим оптерећењем подизања ветра за локацију зграде. Добављачи могу пружити податке о тестирању или помоћи у верификацији специфичне за пројекат.

Инспекција и документација

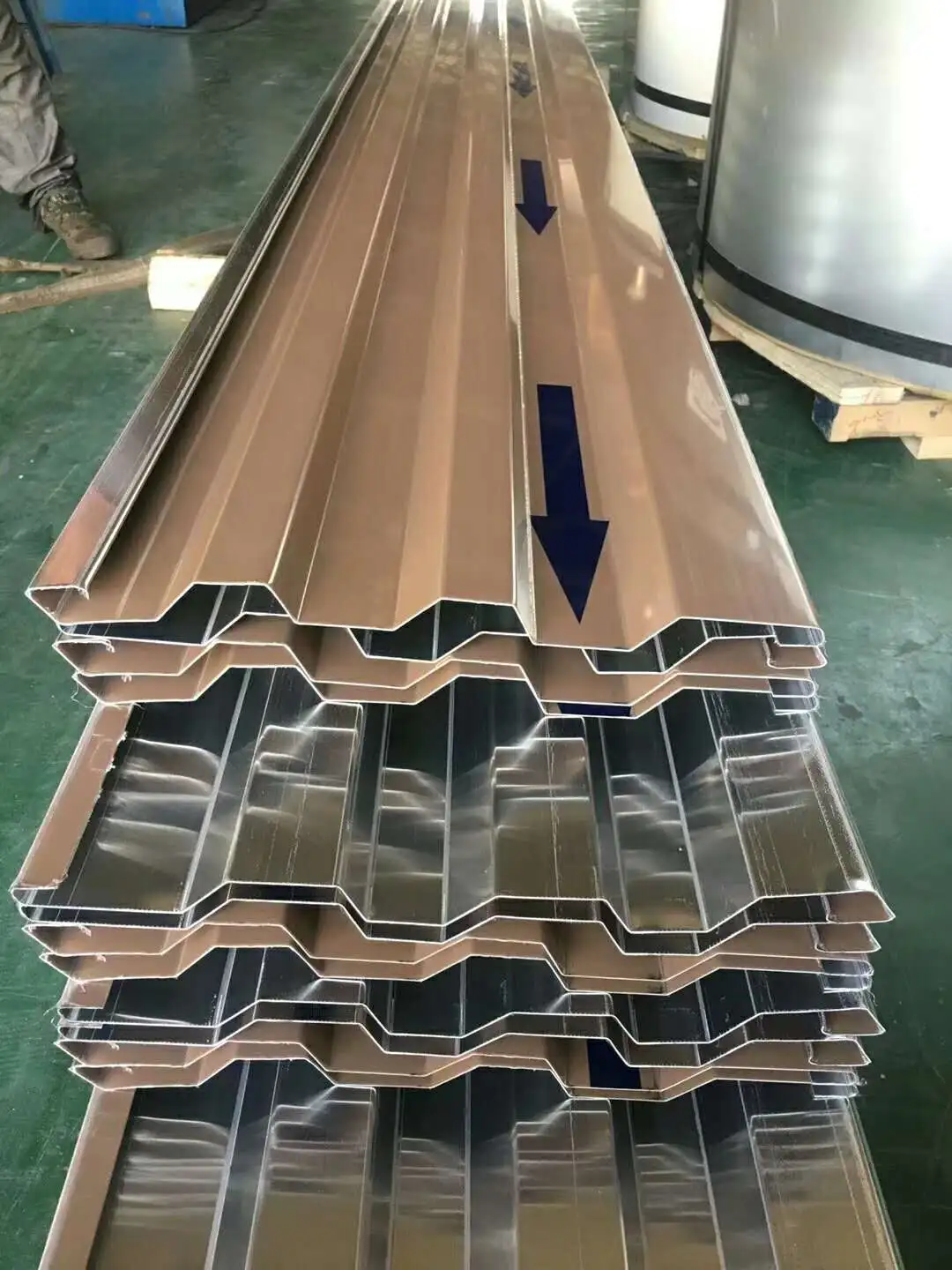

Пре испоруке, панели се проверавају за геометрију профила, дубину закључавања, стање површинског премаза и тачност димензија. Цертификати за глодање за основни челик треба да буду доступни, заједно са извештајима о снази извлачења обујмице када је то потребно. Током уградње, провере на лицу места захватања шавова и поравнања копчи помажу да се обезбеди доследан квалитет.

Фактори које треба проценити пре наручивања

• Одредите пројектовано оптерећење ветром и проверите да ли изабрани профил и систем клипова могу да испуне захтев.
• Уверите се да је нагиб крова довољан за изабрани профил панела и распоред дренаже.
• Ако су планирани дуги континуирани панели, проверите да ли конструкција може да прихвати топлотно кретање на стрехи и гребену.
• За пројекте реновирања, прегледајте постојеће стање греде и размак да бисте потврдили компатибилност.
