Метални профилисани лим

Метални профилисани лим, који се још назива и валовити метални панел, производи се формирањем танког челичног или алуминијумског намотаја у ваљаном попречном пресеку на температури околине. Основни материјал се бира према окружењу пројекта и захтевима оптерећења. СЕНБО управља линијама за континуирано обликовање са више ваљака и врши проверу димензија висине ребра, ширине лима и геометрије профила током производње. Компанија такође води евиденцију о улазним инспекцијама за дебљину основног метала и тежину премаза.

Опције супстрата

• Поцинковани челични лим:Уобичајени грађевински типови укључују З275 и З450, са двостраним тежинама премаза цинка од 275 г/м² и 450 г/м². Минимална дебљина премаза по страни је приближно 19 μм.
• Челични лим обложен легуром Ал-Зн:Метални премаз садржи око 55% алуминијума, 43,5% цинка и 1,5% силицијума. Отпорност на корозију је 3 до 5 пута већа од поцинкованог челика. АЗ150 је широко коришћена класа.

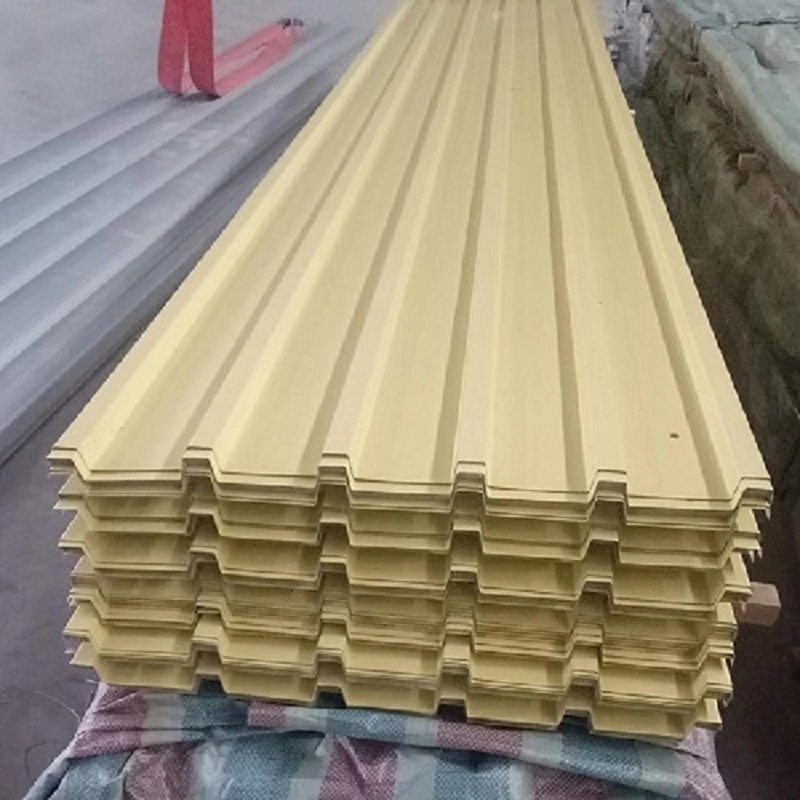

• Челични лим обложен бојом:Користи поцинковану или Ал-Зн подлогу са претходном обрадом и органским премазом као што је полиестер, акрил или флуороугљеник. Ова опција комбинује заштиту од корозије са декоративном завршном обрадом.
• Лист од алуминијумске легуре:Полутврди лимови од легуре алуминијума дебљине од 0,6 мм до 1,2 мм нуде добру отпорност на корозију и могућност обликовања. Изолациона баријера је потребна на спојевима са различитим металима да би се избегла галванска корозија.

Формирање и класификација

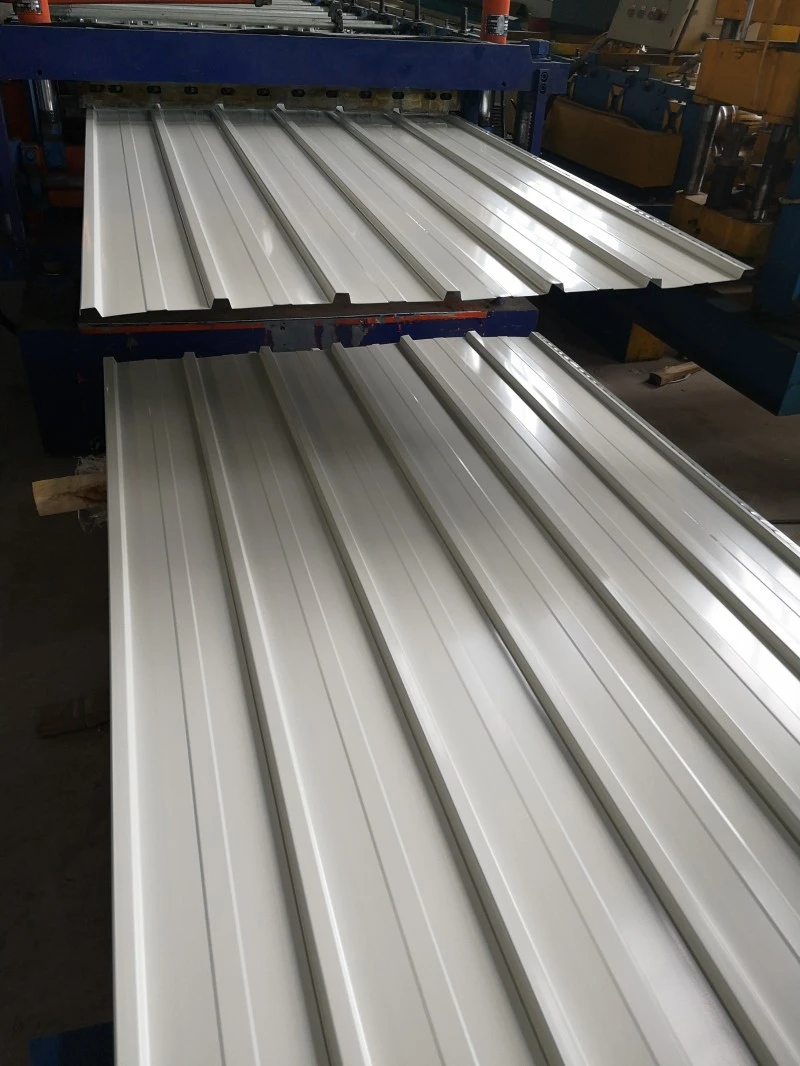

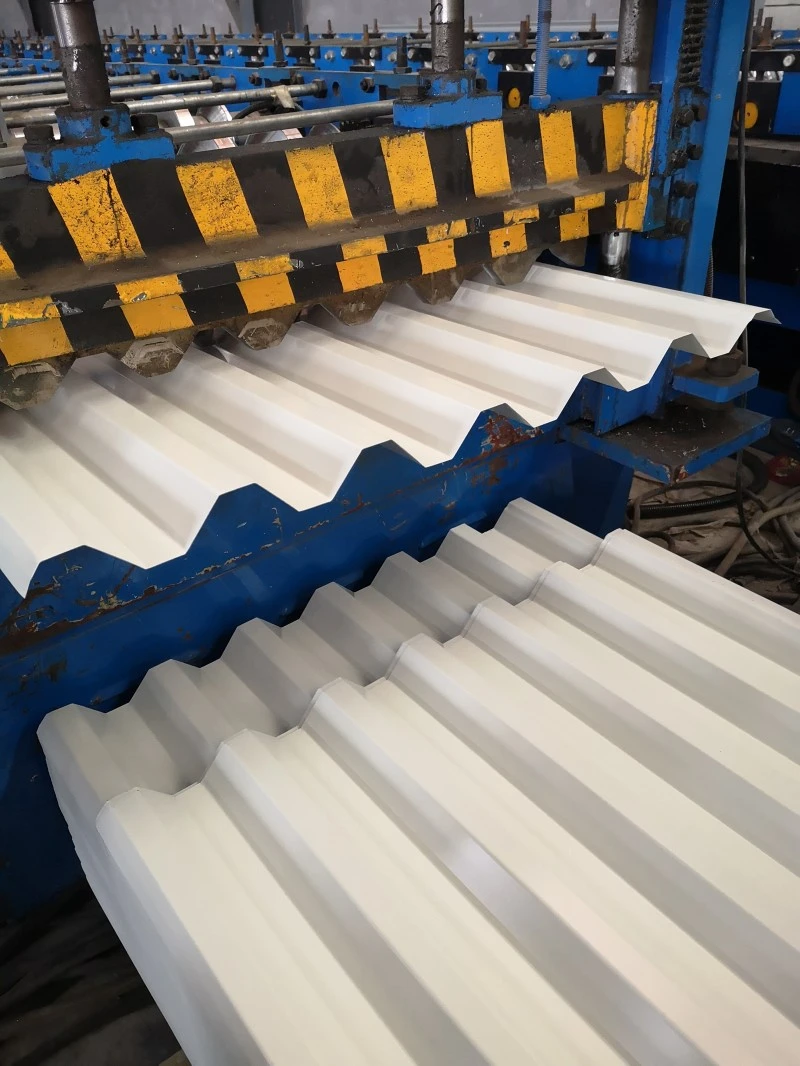

Метални профилисани лимови се формирају на континуираним линијама за обликовање ваљака и могу се производити у дужинама од неколико метара до десетина метара. Фабричка префабрикација обезбеђује високу тачност димензија, али је ограничена транспортном дужином. Формирање на лицу места омогућава дужину лима да одговара пројекту, смањујући крајње преклопе и штедећи материјал и рад. Производи су класификовани према попречном пресеку на типове В-облика, У-облика, В-облика, ребрасте, укрућене и ужлебљене. По примени, они укључују кровне панеле, зидне панеле, композитне подне облоге и лучне структурне панеле.

Техничке спецификације

Подаци о апликацији пројекта

1. Индустријске зграде и складишта

Профилисани лимови се најчешће користе за кровне и зидне ограде у индустријским постројењима и складиштима због своје мале сопствене тежине и адекватне чврстоће. За пројекте без топлотне изолације, потрошња челика је око 5 кг/м² до 11 кг/м². Метални кров у комплексу спортског парка Пинглианг, постављен између јуна 2020. и јуна 2023., користио је профилисани челични лим дебљине 0,6 мм дебљине 0,6 мм као основни слој крова. Пројекат је добио Сребрну награду за инжењерску технологију на наградама за науку и технологију индустрије хидроизолације зграда 2024. године, што указује да је материјал прихватљиво изведен у великом јавном објекту.

2. Композитни подни системи

У комбинацији са бетоном, профилисани челични лим делује и као трајна оплата и као затезна арматура. Овај приступ уклања потребу за традиционалном дрвеном оплатом и привременим подупирачима. Да би се побољшала веза између челика и бетона, смичући клинови се могу претходно заварити на лим, или се лим може формирати са двосмерним ребрима за укрућење. Композитни подни системи се широко користе у високим зградама и вишеспратним индустријским структурама.

3. Лучне и закривљене конструкције

Метални профилисани лимови се могу обликовати као равни или закривљени панели. Закривљени листови омогућавају лучне зграде које комбинују функције греда, плоча и стубова у једну структурну форму. Кровни системи се могу производити као закривљени панели или панели променљивог пресека и погодни су за хидроизолацију степена И до ИИИ са минималним нагибом од 1,5 степени.

4. Хидроизолација крова и отпорност на ветар

Кровни системи обично користе или спојене спојеве причвршћене вијцима или високо стојеће конструкције међусобног закључавања. Метода стојећег шава користи скривене, непродирајуће затвараче и примењена је у пројектима као што су зграде терминала на међународном аеродрому у Пекингу. СЕНБО-ов систем профилисаних плоча са стојећим шавом од 360° има ширину панела од 430 мм и висину ребра од 65 мм. Предвиђен је за нагиб дренаже од најмање 5% и размак греда не већи од 1,5 м. Метода скривеног причвршћивања побољшава отпорност на подизање ветра и смањује путеве цурења у поређењу са отвореним затварачима.

Карактеристике производа

• Лаган и економичан:Потрошња челика од 5 кг/м² до 11 кг/м² за кровове и економичан распон око 3,5 м чине овај материјал погодним за велика кућишта.
• Отпорност на корозију:Ал-Зн обложени лимови пружају 3 до 5 пута отпорност на корозију од поцинкованог челика. ПВДФ премази додатно продужавају век трајања у агресивним окружењима.
• Разноврсност профила:Доступни су профили у облику слова В, ребрасти, укрућени и ластавичји реп. За специјалне архитектонске форме могу се производити закривљени панели и панели променљивог пресека.
• Два начина производње:Фабричка префабрикација или обликовање ваљака на лицу места даје флексибилност у дужини листова и планирању транспорта.
• Материјал који се може рециклирати:Челични и алуминијумски лимови се могу рециклирати на крају употребе. Листови се такође могу интегрисати са фотонапонским системима за производњу енергије.

Типичне апликације

• Кровне и зидне облоге за индустријска постројења и логистичка складишта.
• Метални кровови за јавне зграде као што су стадиони, изложбени центри и аеродромски терминали.
• Композитне подне облоге за вишеспратнице и индустријске објекте са више спратова.
• Лучне зграде и привремене структуре које имају користи од самоносећег облика шкољке.

Препоруке за инсталацију и руковање

• Чувајте листове на равним носачима и држите их сувим. Користите покривач који дише ако је складиштење на отвореном неизбежно.
• Подигните снопове са широким привезицама или шипкама за ширење да бисте спречили деформацију ребара и оштећење премаза.
• Исеците листове маказама или грицкалицама. Избегавајте абразивно сечење које ствара топлоту и оштећује метални или органски премаз.
• Користите причвршћиваче са подлошкама које су компатибилне са материјалом лима да бисте избегли галванску корозију.
• Пратите наведене детаље бочног и завршног круга. У областима са јаким ветром, повећајте густину затварача на ивицама и угловима крова.
• За системе са стојећим шавовима, проверите закачење и затегнутост шавова пре него што пређете на следећу плочу.

Уобичајена питања

Како да бирам између поцинкованих, Ал-Зн пресвучених и обојених лимова?

Избор зависи од атмосферског окружења и захтева за изгледом. Поцинковани лимови су економични за благе услове. Ал-Зн обложене плоче нуде бољу отпорност на корозију и пожељне су за приобалне или индустријске локације. Листови премазани у боји дају издржљиву декоративну завршну обраду и бирају се када је изглед битан или када је потребна додатна заштита премаза.

Да ли се профилисани лимови могу користити и за кровове и за зидове?

Да, али профил и дебљина се могу разликовати. Кровни панели морају да се носе са одводом воде и подизањем ветра, док се зидни панели више фокусирају на оптерећење ветром и изглед. Треба користити произвођачеве табеле распона за одабир тачног профила за сваку примену.

Колики је минимални нагиб крова за ове листове?

За системе фиксиране на вијке, типичан је минимални нагиб од 5%. Системи стојећих шавова могу се користити на нагибима од чак 1,5 степени када су уграђени са одговарајућим заптивачем шавова и дизајном дренаже. Пројектно оптерећење ветром и интензитет падавина такође треба узети у обзир.

Како се ради са термичким ширењем и контракцијом у дугим листовима?

Дуги листови се шире и скупљају са променама температуре. Системи стојећих шавова омогућавају кретање кроз клизне клипове. За системе са преклапањем, детаљи крајњег преклопа и размак причвршћивача треба да буду пројектовани тако да прилагоде термичко кретање. Инжењер пројекта треба да прегледа дужину листа и температурни опсег.

Контрола квалитета и документација

Добављачи треба да обезбеде сертификате о испитивању у млиновима за евиденцију тежине основног метала и премаза. Димензије профила као што су висина ребра, нагиб и ефективна ширина се проверавају током производње и пре испоруке. За пројекте са специфичним захтевима за подизање ветра, могу се обезбедити извештаји о испитивању или прорачуни. Инспекција пријема на лицу места треба да провери дебљину лима, облик профила, стање премаза и дужину у односу на наруџбу.

Разматрање избора

• Идентификујте категорију корозије животне средине на локацији пре него што изаберете основни материјал и премаз.
• Потврдите пројектовано оптерећење ветром и распон да бисте изабрали тачну дебљину и профил.
• Проверите нагиб крова и распоред дренаже да бисте избегли накупљање воде и цурење.
• За дугачке континуиране листове, проверите да ли транспортна рута може да прихвати потребну дужину или план за формирање ролни на лицу места.
• Ако ће се плоча користити у композитном подном систему, потврдите потребан распоред смичућих клинова и захтеве за ватроотпорност.
