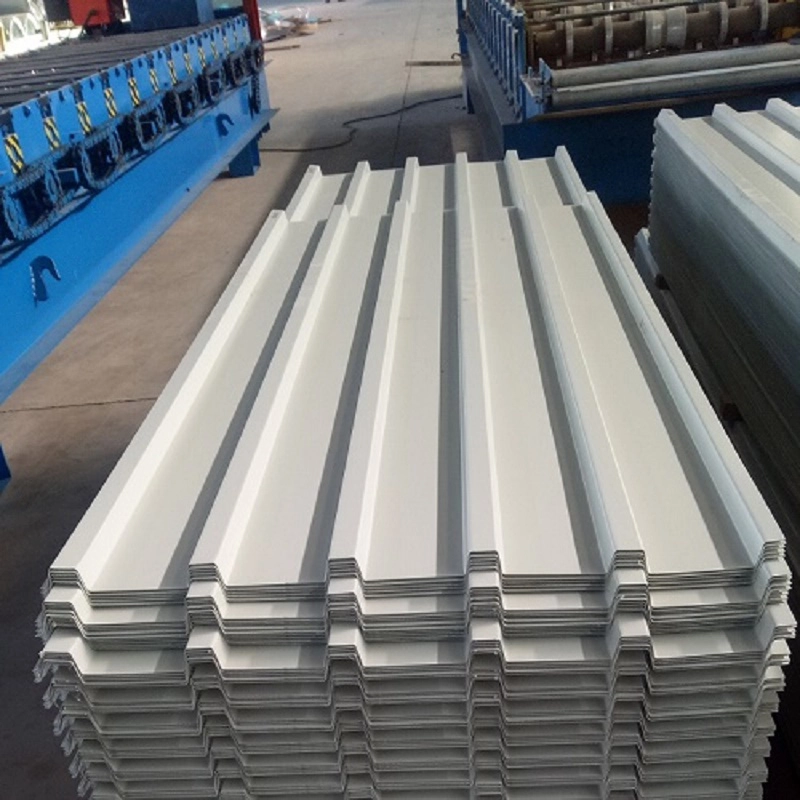

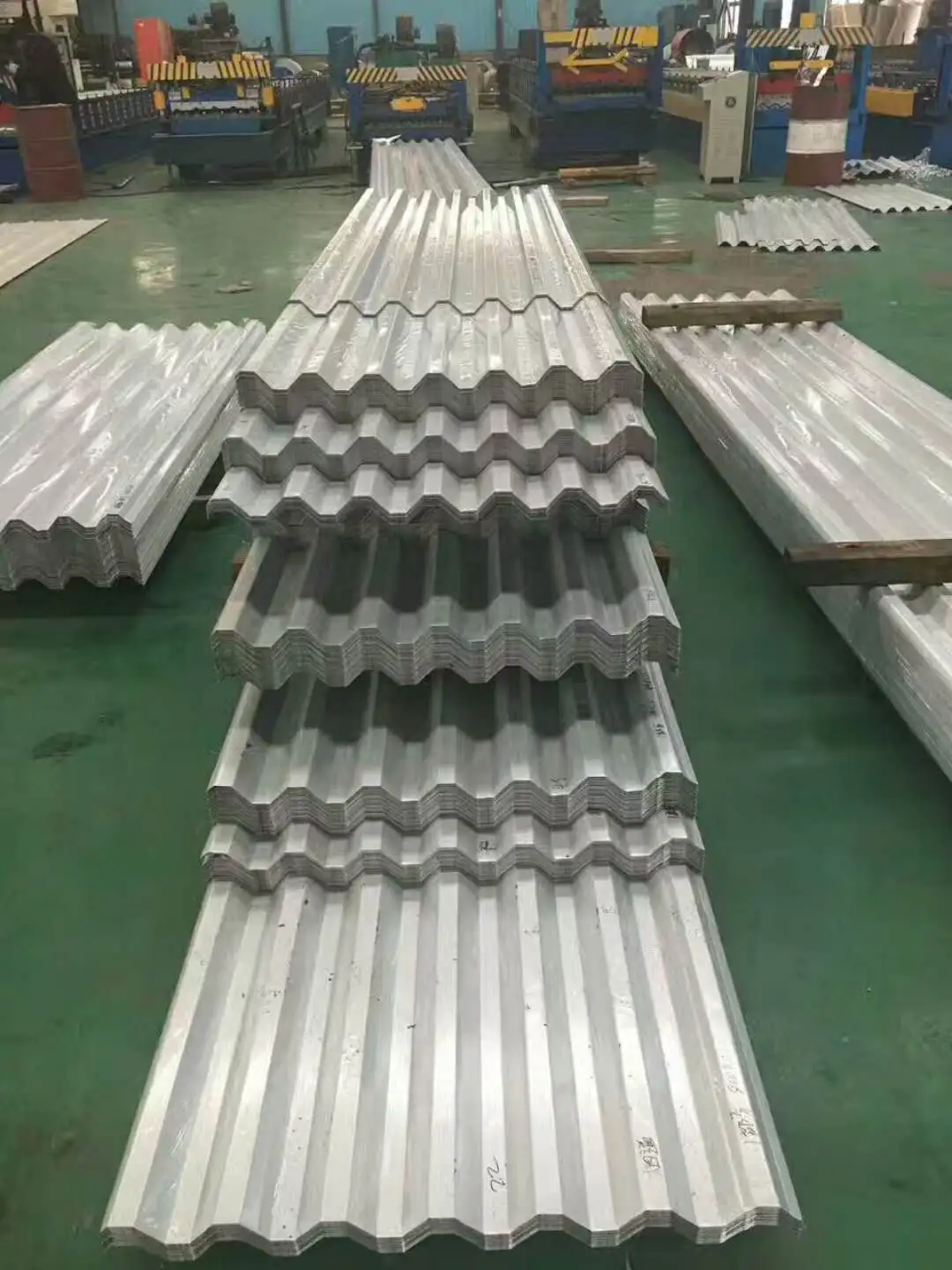

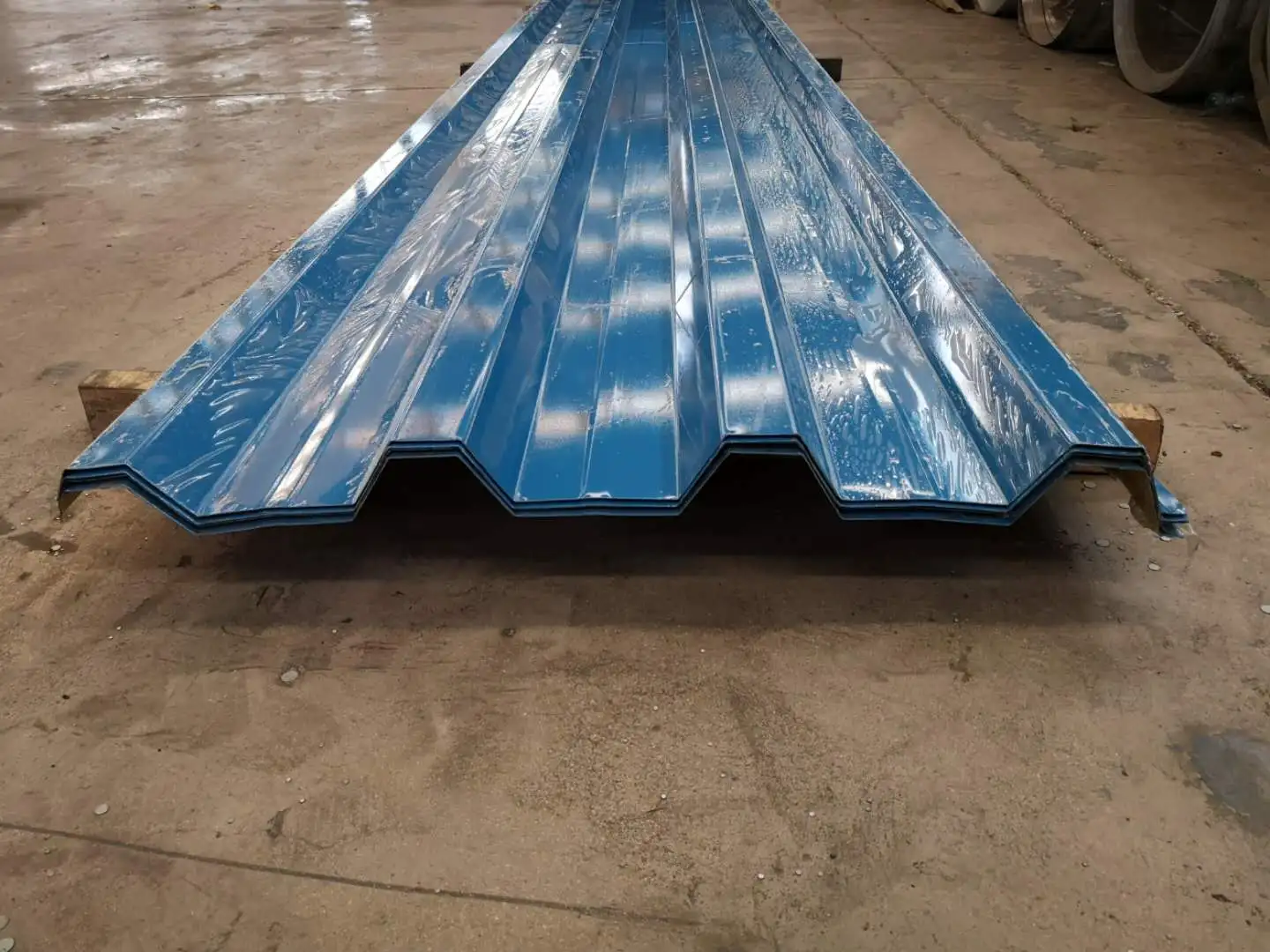

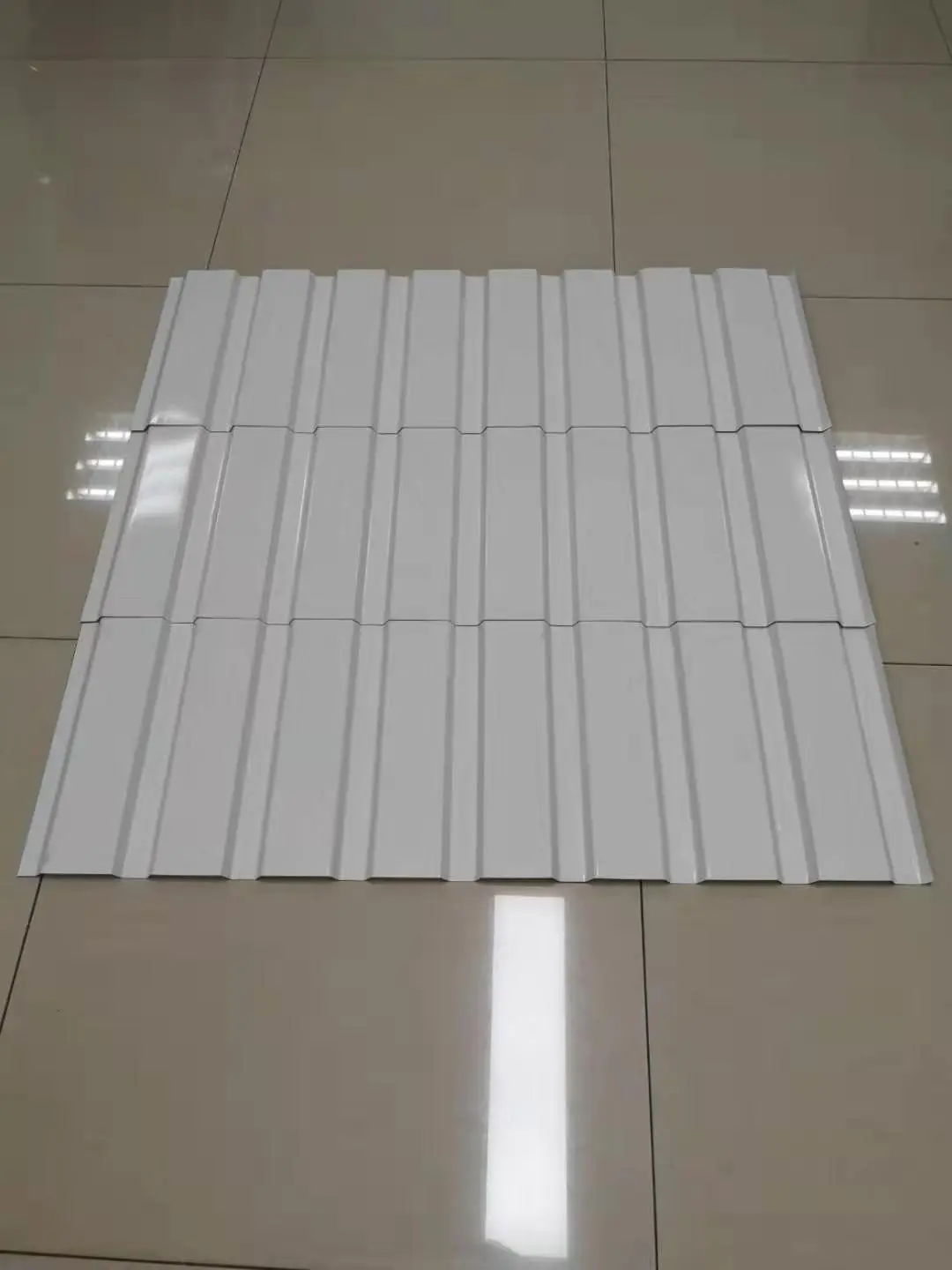

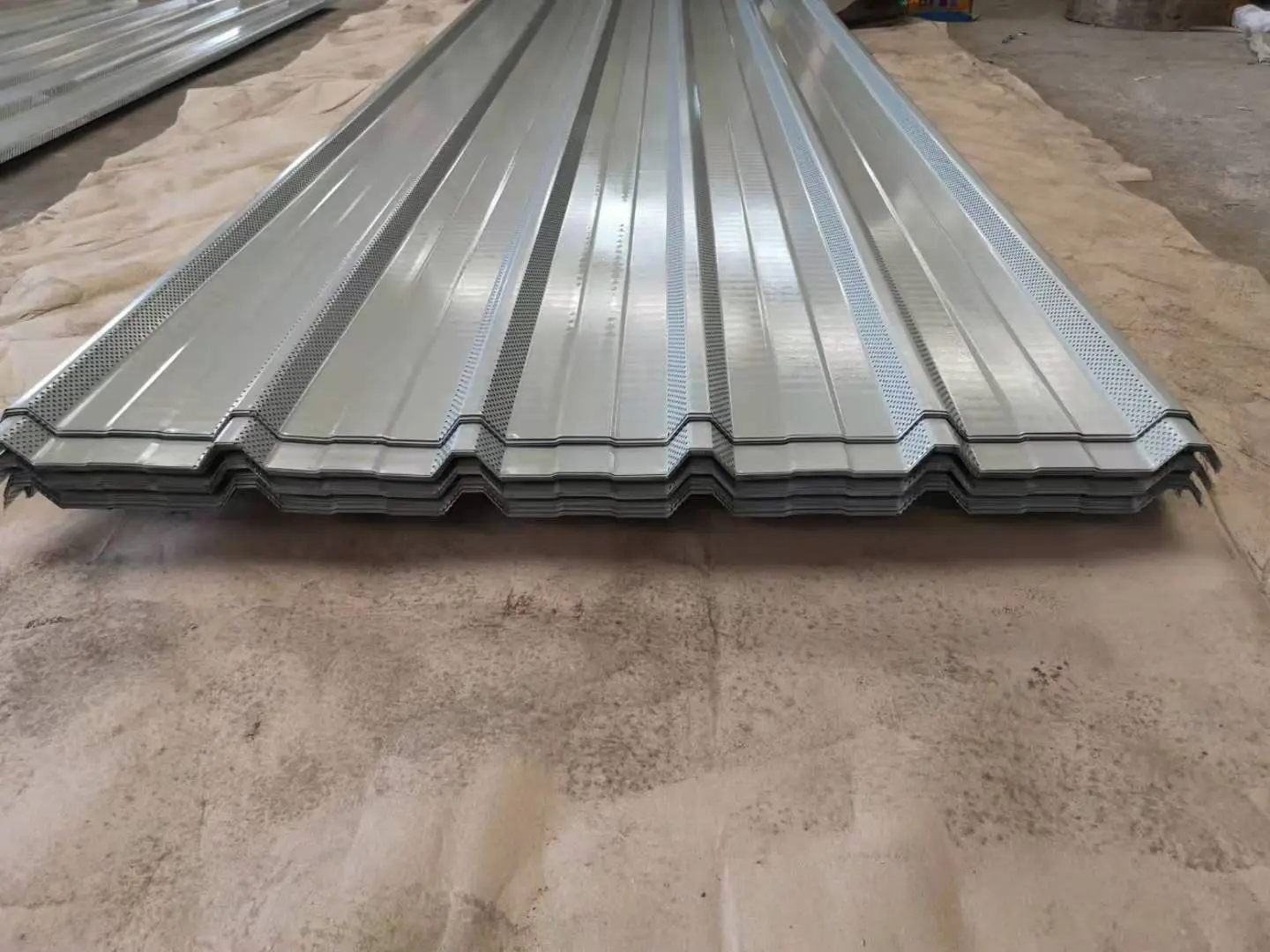

Профилисани челични лимови обложени бојама се производе хладно ваљаним обликовањем челичних колутова обложених бојама у валовите профиле. Служе као кровови, зидне облоге и унутрашња или спољашња декорација за индустријске зграде, складишта и челичне конструкције великог распона. Сваки лист се састоји од челичне подлоге која обезбеђује механичку чврстоћу, металног премаза који делује као баријера против корозије и органског премаза који обезбеђује отпорност на временске услове и изглед. СЕНБО управља са више линија за обликовање ваљака за ове профиле, уз интерне провере геометрије профила, дебљине премаза и квалитета основног метала.
Сирови материјал је хладно ваљана или топло ваљана челична трака, која се обично испоручује у серији ширине 1000 мм. Степен чврстоће течења укључује 250 МПа, 280 МПа, 320 МПа, 350 МПа и 550 МПа. Структура премаза је у складу са ГБ/Т 12754. Уобичајена конфигурација користи два слоја завршног премаза на предњој страни и један слој на задњој страни. Премази од полиестера (ПЕ) или флуороугљеника (ПВДФ) се бирају према захтеваној отпорности на временске услове. Специфичан тип премаза се потврђује у тренутку поруџбине.
Уобичајене дебљине се крећу од 0,4 мм до 1,6 мм. За кровове и зидне облоге обично се користи минимално 0,5 мм до 0,6 мм, док важни екстеријер зграде не би требало да буде мањи од 0,6 мм. Носиви подни под може захтевати дебљину до 2 мм или 3 мм. Висине набора се крећу од 10 мм до 200 мм. За неукрућене делове, однос висине и дебљине треба пожељно држати испод 200. Ефективна ширина зависи од профила. Широко коришћени профили укључују ИКС35-125-750 (висина ребра 35 мм, ефективна ширина 750 мм), Јиаоцхи 760 (ИКС51-380-760) и Јиаоцхи 820.
| Индикатор учинка | Параметар / Спецификација | Основа или напомене |
|---|---|---|
| Екецутиве Стандард | ГБ/Т 12755-2008 | Профилисани челични лимови за грађевинарство |
| Цоатинг Стандард | ГБ/Т 12754 | Челични лимови и траке обложени бојама |
| Уобичајена дебљина | 0,4–1,6 мм | Кров минимално 0,6 мм за кључне зграде |
| Распон висине ребра | 10–200 мм | Однос висине и дебљине пожељно је ≤200 |
| Снага приноса | 250–550 МПа | 250 МПа и 350 МПа заједнички; 550 МПа за профиле са ускочним закључавањем |
| Мртва тежина | 6–10 кг/м² | Лагана коверта |
| Ширина основног листа | 1000 мм уобичајено | Доступне серије од 600 мм, 1000 мм и 1200 мм |
| Препоручени нагиб крова | 2–5% за континуирану дужину | Граница угиба л/300 |
| Захтеви премаза | Топло поцинковано ≥90/90 г/м²; Ал-Зн премазан ≥50/50 г/м² | Осим ако није другачије назначено |
Профилисани челични лимови у боји теже између 6 кг/м² и 10 кг/м², што је знатно ниже од традиционалних бетонских или зиданих облога. Граница течења се креће од 250 МПа до 550 МПа, пружајући добру крутост дијафрагме и носивост. У главној радионици Хуангсхи Даие Специал Стеел, ИКС114-333-666 профилисани кровни лимови са дебљином основног метала од 0,8 мм постављени су на површини од 13.200 м² само за распон БЦ, што потврђује погодност за велике индустријске кровове.
Производ подржава и фабричку префабрикацију и формирање ваљака на лицу места. У пројекту фабрике Анхуи Цхаолонг Оптоелецтроницс, машине за обликовање ваљака које се монтирају на возило производиле су лимове на лицу места, омогућавајући тренутну монтажу и спречавајући оштећења у транспорту. Зглобне дизалице помогле су у позиционирању, повећавајући ефикасност инсталације за 70% и смањујући ручни рад на великим висинама за 60%. Пројекат је обухватио више од 76.000 м². За затворену шупу за складиштење у Иуганг Материал Иард-у у Ланџоуу, највећој цевастој решеткастој структури у северозападној Кини, кровни панели су користили топло поцинковани челик високе чврстоће дебљине 0,6 мм са обојеним профилисаним завршним слојем. Инсталација дугог распона смањила је број преклапања крова.
Спољашњи премаз обезбеђује својства самочишћења и дуготрајну отпорност на временске услове. Системи премаза се могу прилагодити тако да одговарају корозивним срединама. За топло поцинковане подлоге, стандардна је тежина двостраног премаза од најмање 90 г/м² по страни, осим ако није другачије назначено. За подлоге од легуре алуминијума и цинка, минимум је 50 г/м² по страни. Када доња плоча композитног крова функционише као перфорирана плоча која апсорбује звук, величина рупа и размак морају бити одређени акустичним дизајном.
ГБ/Т 12755-2008 специфицира избор материјала, конфигурацију профила, техничке захтеве, толеранције димензија и инспекцију квалитета профилисаних челичних лимова. Да бисте избегли видљиве варијације у боји, препоручљиво је наручити све листове за један пројекат крова или зида из исте производне серије.
Висина ребра утиче на крутост на савијање и способност распона. За кратке распоне могу бити довољна ниска ребра попут 35 мм. За веће распоне или већа оптерећења, потребни су дубљи профили као што је 51 мм или више. Профил треба изабрати на основу табела распона и прорачуна дизајна, а не само на изгледу.
Нагиб од 2% до 5% је типичан за лимове континуиране дужине без крајњих преклопа. Нижи нагиби повећавају ризик од залијевања воде, што може скратити вијек трајања премаза. Такође треба узети у обзир локални интензитет падавина и дизајн дренаже.
Да, многи профили могу бити закривљени до великог радијуса ваљањем или кочењем. Минимални радијус зависи од дебљине лима, геометрије ребра и типа премаза. Препоручује се рана координација са произвођачем.
За приобална или корозивна индустријска окружења, пожељна је подлога обложена Ал-Зн са најмање 50 г/м² по страни, а често се наводи завршни премаз ПВДФ. У веома агресивним условима могу бити потребне веће тежине премаза или додатне заштитне мере.
Добављачи треба да обезбеде сертификате о испитивању у млиновима за евиденцију о основном челику и дебљини премаза. Димензије профила и стање површине се проверавају током производње и пре отпреме. За пројекте који захтевају специфично подизање ветра или структуралне перформансе, извештаји о испитивању или прорачуни се могу обезбедити на захтев.
