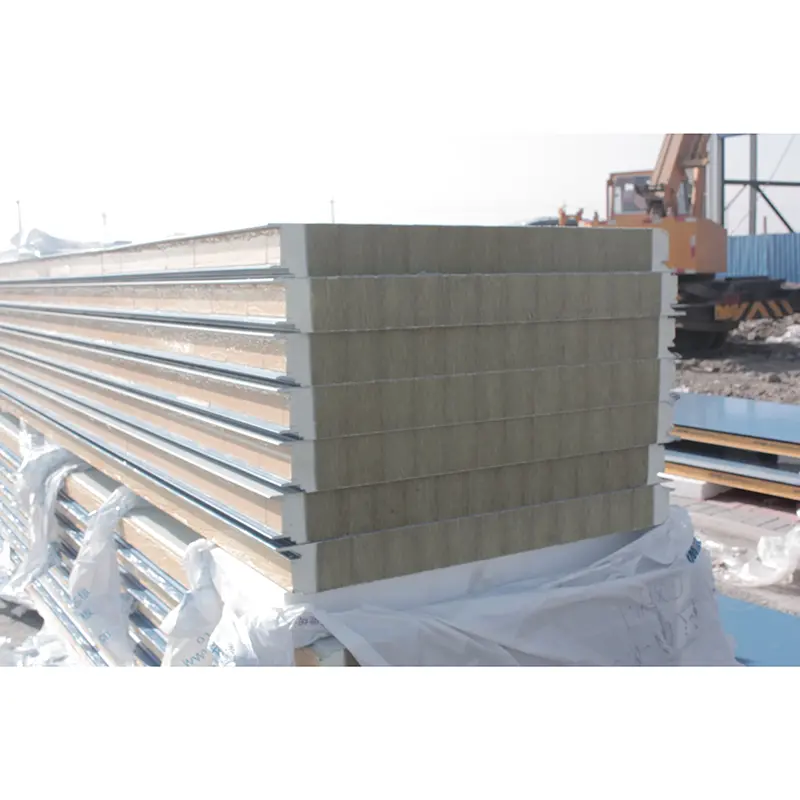

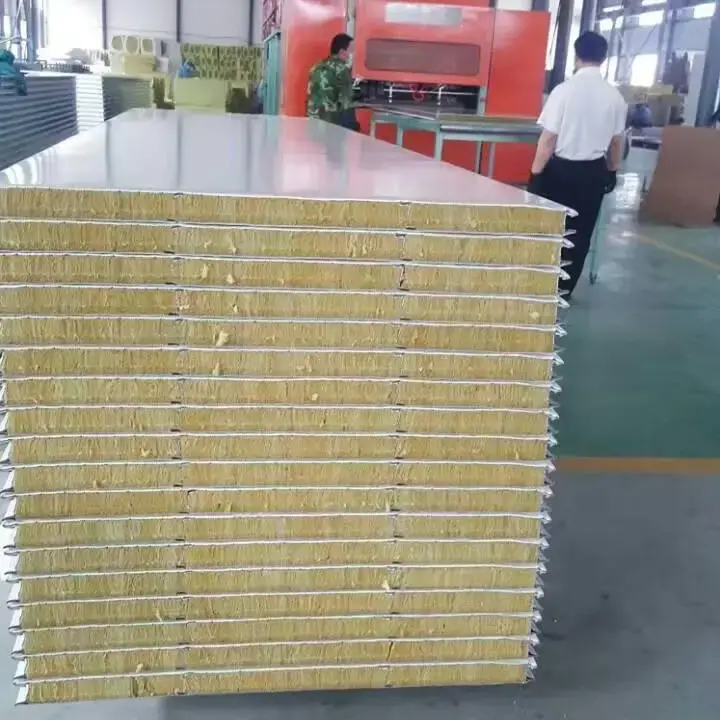

Сендвич панели од камене вуне су композитни панели који се састоје од металних облога и језгра од камене вуне. Језгро се производи од природних руда као што су базалт и доломит, које се топе на високим температурама, фиберизирају центрифугалним поступком са четири ваљка, третирају везивним средствима и водоодбојним средствима, а затим очвршћавају у траке. Пре ламинације, траке језгра се секу и окрећу за 90 степени тако да оријентација влакана буде окомита на површину панела. Ово побољшава чврстоћу на притисак и крутост на савијање.
Материјали за облагање укључују челик обложен у боји, поцинковани челик или челик обложен легром Ал-Зн дебљине од 0,4 мм до 0,8 мм. Доступни површински премази су полиестер (ПЕ), полиестер модификован силиконом (СМП), полиестер високе издржљивости (ХДП) или ПВДФ флуороугљеник. Густина језгра камене вуне креће се од 100 кг/м³ до 150 кг/м³, са 120 кг/м³ као стандардном опцијом. Језгро је везано за металне облоге лепком високе чврстоће како би се формирао интегрисани панел.

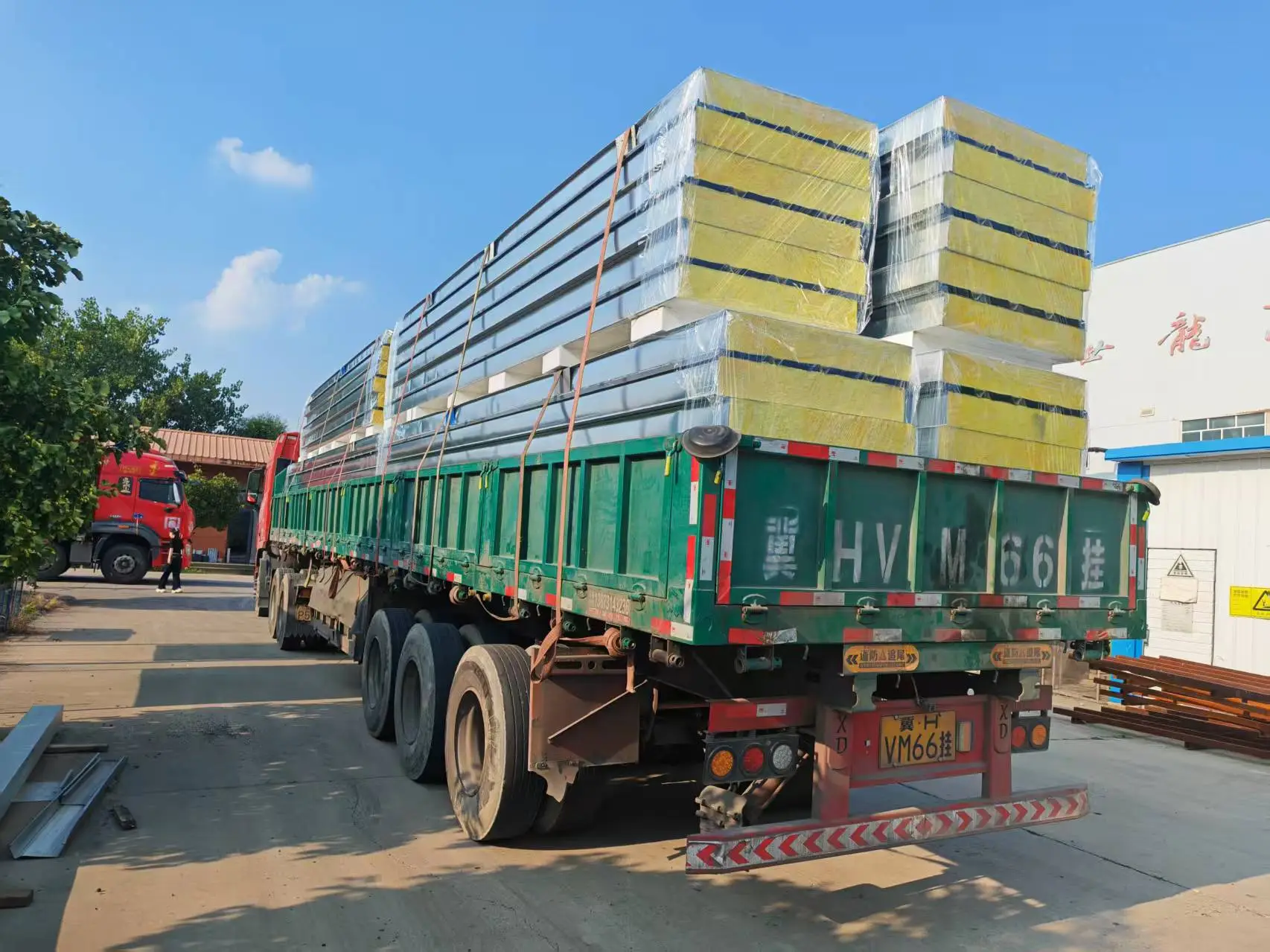

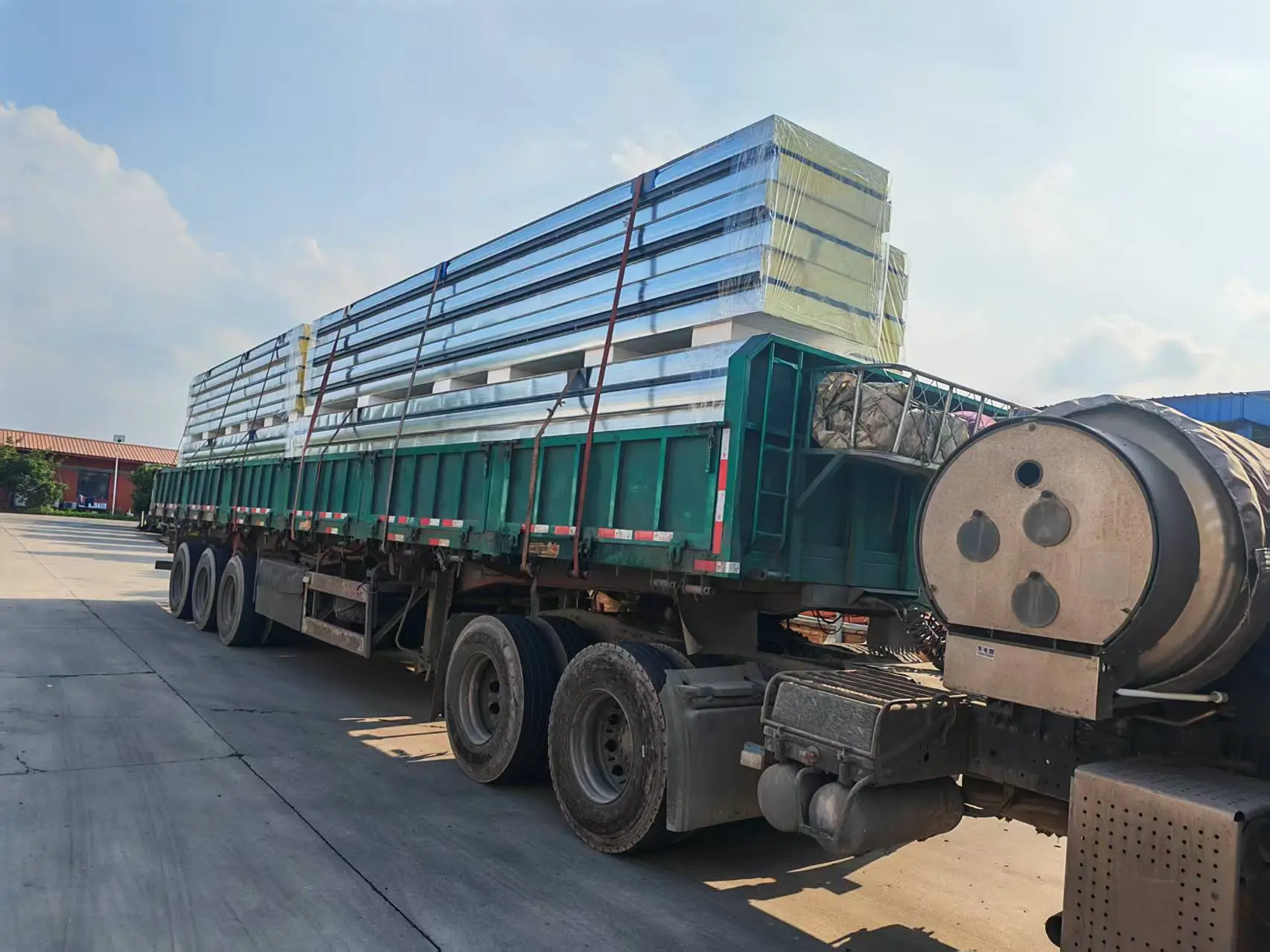

Дебљина панела се може прилагодити од 50 мм до 150 мм према захтевима пројекта. Ефективна ширина је типично 900 мм или 1000 мм, а 1000 мм се користи за валовите профиле. Дужина панела може достићи и до 15.000 мм, у зависности од услова транспорта.
| Индикатор учинка | Параметар / Спецификација | Основа или напомене |
|---|---|---|
| Екецутиве Стандард | ГБ/Т 23932-2009 | Метални термоизолациони сендвич панели за употребу у зградама |
| Фацинг Материал | Челик обложен у боји / поцинковани челик / челик обложен Ал-Зн | Дебљина 0,4–0,8 мм |
| Цоре Материал | Камена вуна (базалтна влакна) | Влакна окомита на површину панела; садржај вуне од шљаке искључен |
| Густина језгра | 100–150 кг/м³ | Стандардно 120 кг/м³ |
| Тхермал Цондуцтивити | ≤0,043 В/(м·К) | Измерено на температури околине |
| Бонд Стренгтх | >0,06 МПа | Између облагања и језгра |
| Пеел Бонд Ареа | ≥85% | По ољуштеној површини |
| Капацитет савијања | ≥0,5 кН/м² при отклону Л₀/250 | Стандардни минимални захтев |
| Перформансе сагоревања | Класа А (негориво) | ГБ 8624 Класа А (А1) |
| Оцена отпорности на ватру | 50 мм ≥ 60 мин; 100 мм ≥ 120 мин; 150 мм ≥ 180 мин | Проверено тестовима отпорности на ватру |
| Уобичајена дебљина | 50–150 мм | Прилагодљиво |
| Ефективна ширина | 900–1000 мм | Перо и утор 900–1000 мм; валовити 1000 мм |
Језгро од камене вуне је неоргански влакнасти материјал који испуњава негориви стандард ГБ 8624 класе А (А1). Тестови отпорности на ватру су потврдили да сендвич панел од камене вуне дебљине 50 мм пружа отпорност на ватру најмање 60 минута, панел од 100 мм најмање 120 минута, а панел од 150 мм најмање 180 минута. Језгро може да издржи температуре изнад 1000°Ц. Не гори, топи се или производи растопљене капљице када је изложен ватри и не ослобађа токсичне паре. Ова изведба испуњава обавезне захтеве заштите од пожара за материјале омотача зграде, укључујући и оне наведене у Кодексу за пројектовање чистих просторија. Пројекат јавне набавке компаније Хуаинан Мининг Гроуп изричито је захтевао степен пожара класе А за сендвич панеле од камене вуне, што одражава критичну потражњу за сигурношћу од пожара у индустријским применама.
Топлотна проводљивост језгра од камене вуне креће се од 0,040 В/(м·К) до 0,048 В/(м·К), са вредношћу која не прелази 0,043 В/(м·К) на температури околине. Сендвич панел од камене вуне дебљине 100 мм има коефицијент преноса топлоте не већи од 0,404 В/(м²·К), директно испуњавајући национални стандард за смањење потрошње енергије зграде од 75%. Језгра од камене вуне су коришћена у зидним и кровним системима пројекта БАСФ Зхањианг Вербунд Сите, ефикасно смањујући пренос топлоте између унутрашњих и спољашњих простора и смањујући потрошњу енергије у фабричким и канцеларијским просторима.
Чврстоћа везе између металних облога и језгра камене вуне треба да буде већа од 0,06 МПа. У тестовима љуштења, материјал језгра који остаје на металним облогама мора бити равномерно распоређен и покривати најмање 85% површине лепљене површине. Када угиб у средини распона достигне Л₀/250, капацитет савијања не сме бити мањи од 0,5 кН/м². За један сендвич панел од камене вуне од камене вуне дебљине 100 мм, измерени капацитет савијања достигао је 2,68 кН/м², што је значајно премашило минимални захтев. Густина језгра од 120 кг/м³ и оријентација влакана окомита на површину панела обезбеђују структурну крутост и перформансе савијања током дуготрајне употребе.
Порозна структура влакана језгра од камене вуне обезбеђује мерљиву апсорпцију звука. Плоча дебљине 50 мм постиже пондерисану вредност звучне изолације од 29 дБ, ефикасно смањујући унутрашњу буку узроковану кишом или ударом града на кров. Према ИСО 354 тестирању, перформансе апсорпције звука достижу ДЕЛТА ЛА = 15,7 дБ(А).
Сендвич панели од камене вуне су потврђени у више пројеката у стварном свету. БАСФ Зхањианг Вербунд локација, трећа по величини интегрисана производна база БАСФ групе на глобалном нивоу, користила је системе сендвич панела од камене вуне у великој мери за зидове и кровове. Производ је показао отпорност на временске услове и структурну стабилност под високом влажношћу, високим салинитетом на обали и изложеношћу тајфуну.
Други пројекти, укључујући велики тематски парк у Шангају, вишеспратницу у Пекингу и индустријска постројења у Гуангџоу и Луојангу, користили су материјал за побољшање топлотне изолације, звучне изолације и заштите од пожара.
Пројекти реновирања крова у комерцијалној згради Иикинг Иунки и складишту Јингтанг укључивали су потпуну замену постојећих кровова сендвич панелима од камене вуне и додавање система металне подршке за јачање структуре, побољшање укупне носивости и отпорности на притисак ветра.
Језгро од камене вуне је незапаљиво и има класу А запаљивости. Полиуретанска језгра су обично оцењена као Б1 или Б2. За зграде са високим захтевима за безбедност од пожара, као што су индустријска постројења, јавне зграде и чисте собе, сендвич панели од камене вуне су поузданија опција.
Затражите извештаје о испитивању треће стране од добављача и проверите кључне индикаторе као што су топлотна проводљивост, чврстоћа везивања, површина љуштења, оцена отпорности на ватру и перформансе сагоревања у складу са захтевима ГБ/Т 23932-2009. Инспекција на лицу места треба да обухвати равност површине, уједначеност језгра на ивицама сечених и одсуство огреботина.
Панели са ПВДФ или ХДП премазима могу трајати више од 20 година под нормалном употребом и условима одржавања. Стварни век трајања зависи од корозије околине, излагања УВ зрачењу, механичких оштећења и других фактора. Редовни прегледи и одржавање могу продужити сервисни период.
Да. Дебљина панела, дужина, боја фасаде и тип премаза се могу прилагодити. Препоручује се да се у фази пројектовања са произвођачем потврде толеранције производње, минималне количине наруџбине и рокови испоруке.

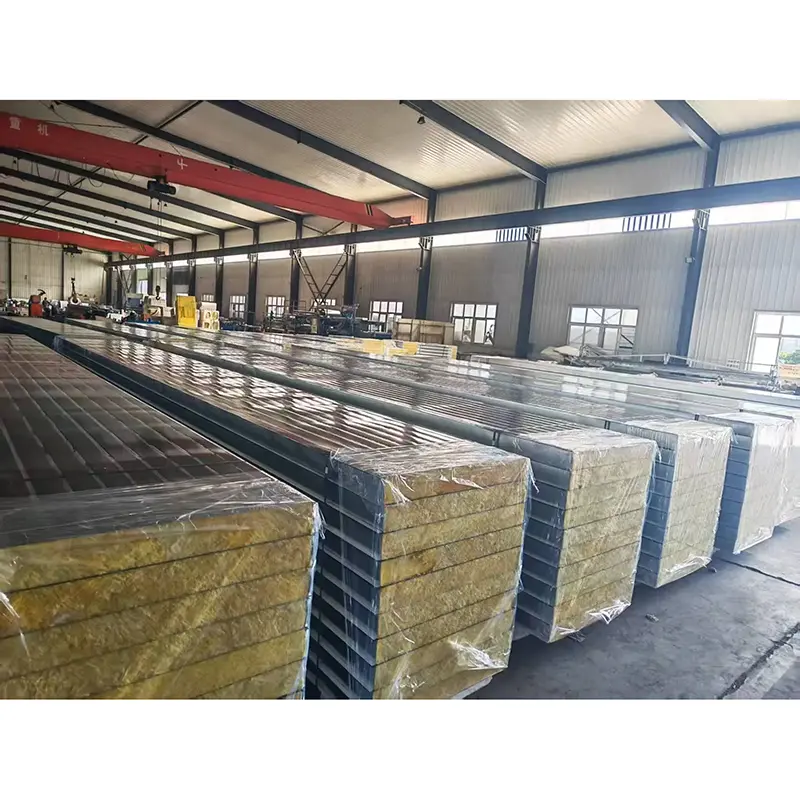

Улазне сировине се контролишу за сваку серију, укључујући дебљину облоге, адхезију премаза, густину језгра и оријентацију влакана. Инспекције у процесу обухватају димензије, лепљење и квалитет површине. Готови производи се проверавају за паковање и слагање пре отпреме. Сви производи се могу испоручити са извештајима о фабричкој инспекцији у складу са ГБ/Т 23932-2009. Извештаји о испитивању треће стране су такође доступни на захтев пројекта.
