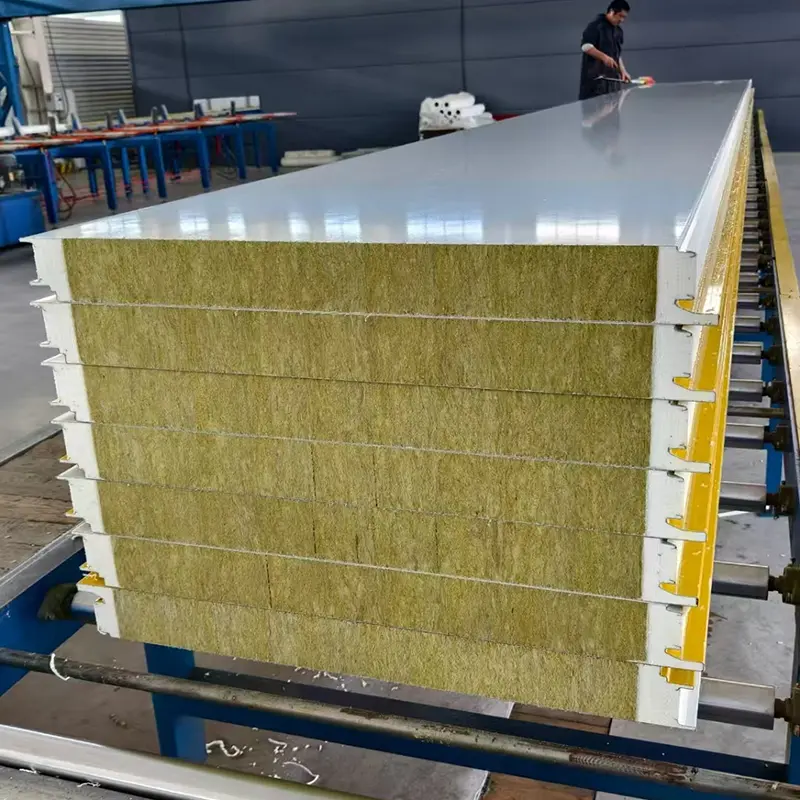

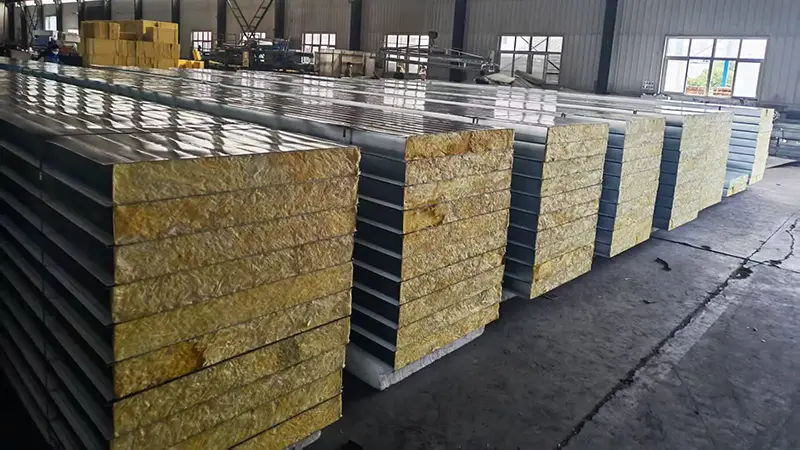

Сендвич панели од кровне камене вуне, који се називају и композитни панели са металном површином, састоје се од два танка метална обложена лима везана за лагани материјал језгре. Обложени лимови су типично дебљине 0,4 мм до 0,8 мм и могу бити од поцинкованог челика, челика обложеног бојом, челика обложеног Ал-Зн-ом или легура алуминијума. Материјал језгра се бира на основу пожарне сигурности, топлотне изолације и буџетских захтева. Уобичајене основне опције су камена вуна, чврсти полиуретан (ПУ) и полистирен (ЕПС). Облоге и језгро су спојени лепком, формирајући структуру напрегнуте коже. Металне облоге носе силе затезања и притиска, док језгро преноси напон смицања и држи облоге одвојеним, што резултира високом крутошћу на савијање у односу на тежину панела.
Сендвич панели од кровне камене вуне су обично дебљине од 50 мм до 200 мм са ефективним ширинама од 900 мм до 1000 мм. ПУ сендвич панели се крећу од 30 мм до 100 мм дебљине са ефективном ширином од 1000 мм. ЕПС сендвич панели су доступни од 50 мм до 250 мм дебљине са ефективним ширинама од 1150 мм или 1200 мм. Дужина панела је углавном до 12.000 мм, а дужине се могу произвести према захтевима пројекта.
| Индикатор учинка | Језгро од полиуретана (ПУ). | Језгро камене вуне | Језгро од полистирена (ЕПС). | Стандард Референце |
|---|---|---|---|---|
| Густина језгра | ≥30 кг/м³ | ≥100 кг/м³ | ≥18 кг/м³ | ЈЦ/Т 868/869/689 |
| Тхермал Цондуцтивити | ≤0,027 В/(м·К) | ≤0,045 В/(м·К) | ≤0,041 В/(м·К) | Измерено на температури околине |
| Бонд Стренгтх | ≥0,09 МПа | >0,06 МПа | >0,1 МПа | Between facing and core |
| Перформансе сагоревања | Класа Б1 | Класа А (негориво) | Класа Б2 | ГБ 8624 |
| Оцена отпорности на ватру | Није наведено | ≥60 мин за дебљину ≥80 мм | Није наведено | Проверено ватрогасним тестовима |
| Капацитет савијања | ≥0,5 кН/м на Л₀/200 | ≥0,5 кН/м на Л₀/250 | ≥0,5 кН/м на Л₀/250 | Граница скретања |
| Уобичајена дебљина | 30–100 мм | 50–200 мм | 50–250 мм | Прилагодљиво |
| Ефективна ширина | 1000 мм | 900–1000 мм | 1150–1200 мм | Стандардне ширине |
Панел се понаша као И-зрака. Металне облоге делују као прирубнице, носећи напрезања затезања и притиска. Језгро се понаша као мрежа, преносећи силе смицања. Повећање дебљине језгра повећава крутост на савијање без додавања значајне тежине јер је густина језгра ниска. Сва три типа језгра морају да испуне минимални капацитет савијања од 0,5 кН/м испод наведене границе угиба. Камена вуна и ЕПС панели су тестирани на Л₀/250, док су ПУ панели испитани на Л₀/200.
Захтеви за чврстоћу везе разликују се у зависности од типа језгра. ЕПС панели захтевају чврстоћу везивања изнад 0,1 МПа, ПУ панели најмање 0,09 МПа, а плоче од камене вуне изнад 0,06 МПа. Током тестирања на љуштење, материјал језгре који остаје на облогу мора бити равномерно распоређен и покривати најмање 85% површине лепљења. Овај захтев помаже да се потврди да облоге и језгро настављају да раде као једна целина.
Понашање при пожару одређује углавном језгро. Језгра од камене вуне су незапаљива и пружају отпорност на ватру од најмање 60 минута када је дебљина 80 мм или више. ПУ језгра могу достићи класу Б1 отпорности на пламен. ЕПС језгра имају класу Б2 и ограничена су на подручја са ниским захтевима за заштиту од пожара. Пројектни кодови за пожар треба да воде избор језгра.
ПУ језгра нуде најнижу топлотну проводљивост од 0,027 В/(м·К) или мање, а следе ЕПС од 0,041 В/(м·К) и камена вуна од 0,045 В/(м·К). Избор треба да уравнотежи циљеве изолације, степен пожара и буџет. За дате потребе изолације, ПУ панели могу бити тањи од ЕПС или плоча од камене вуне.
Плоче од камене вуне су погодне за зграде које захтевају незапаљиве материјале омотача, као што су индустријска постројења са високим ризиком од пожара, јавне зграде, чисте собе и области где прописи о пожару налажу материјале класе А. Они такође пружају добру апсорпцију звука, што је корисно у бучним окружењима.
ПУ језгро панели су прикладни за пројекте где је потребна максимална топлотна изолација унутар ограничене дебљине, као што су хладњаче, складишта са контролисаном температуром и енергетски ефикасне зграде. Њихов степен пожара Б1 чини их прихватљивим у многим применама, али локалне противпожарне прописе треба потврдити.

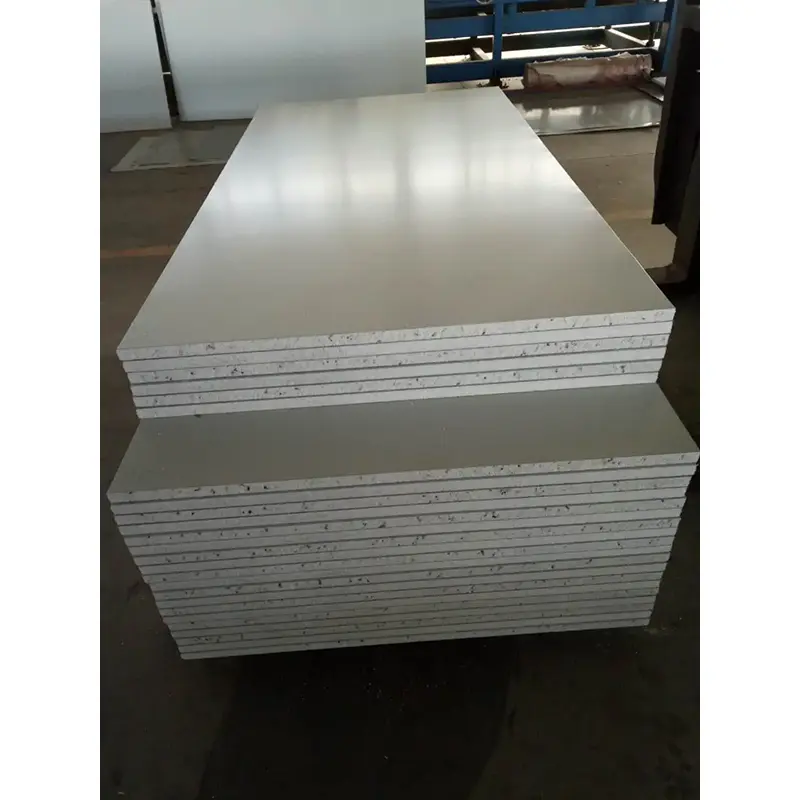

ЕПС језгро панели су економична опција за зграде са ниским захтевима против пожара, као што су привремени објекти, пољопривредне зграде и нека складишта. Пружају добру изолацију по нижој цени, али њихов Б2 рејтинг ограничава употребу у насељеним или високо ризичним подручјима.
Камена вуна је једина незапаљива опција међу три и пружа највећу отпорност на ватру. ПУ може постићи Б1, док је ЕПС Б2. За зграде са строгим кодовима за пожар, обично је потребна камена вуна.

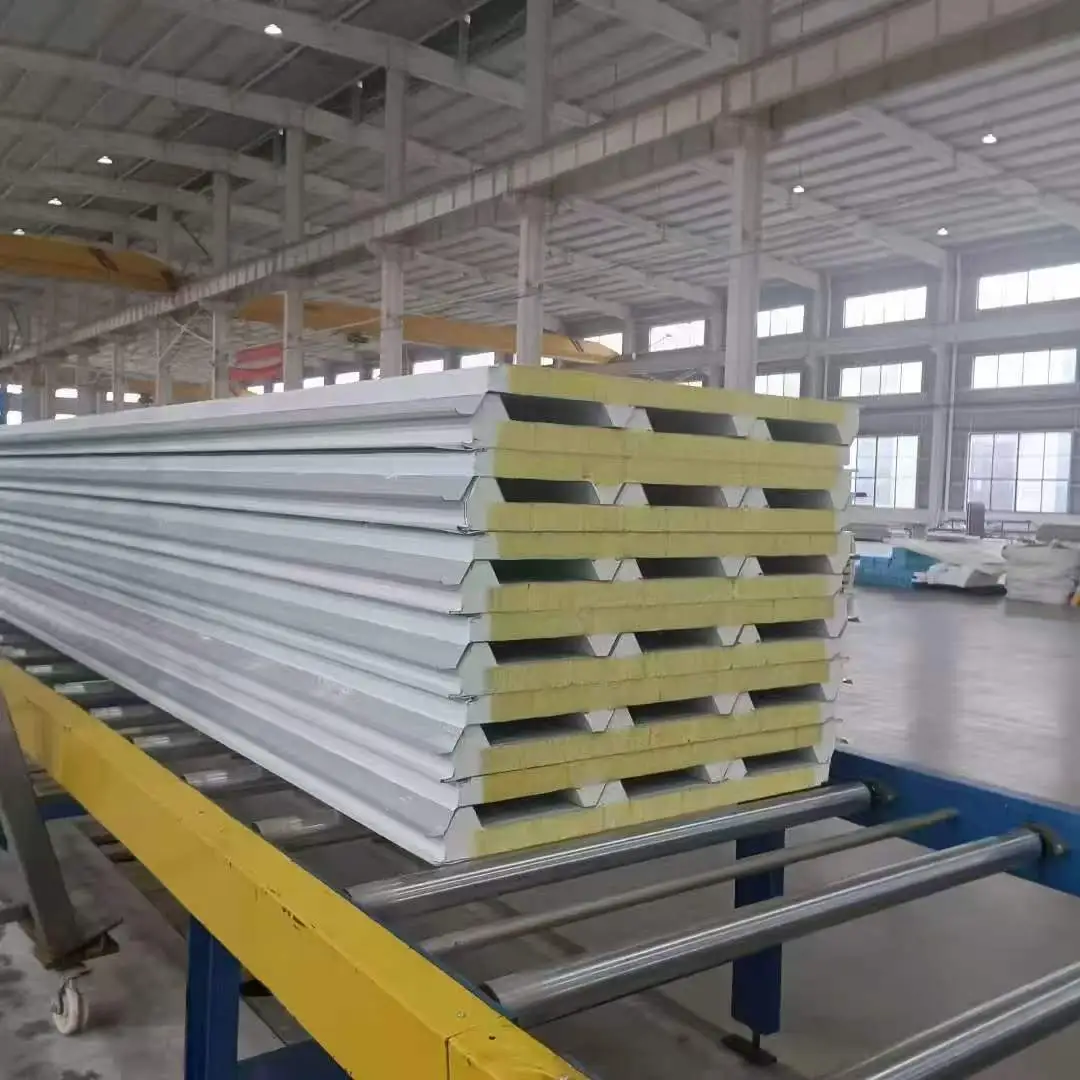

Да, сендвич панели се могу користити и за зидове и за кровове, али кровни панели могу захтевати додатне карактеристике као што су јачи профили, бољи дизајн дренаже и већа отпорност на подизање ветра. Потврдите код произвођача да изабрани панел испуњава захтеве кровног оптерећења.
ПУ нуди бољу топлотну изолацију по јединици дебљине и већу чврстоћу везе, али кошта више. ЕПС је лакши и јефтинији. Ако се циљеви изолације могу испунити са дебљим ЕПС панелом, то би могао бити економичнији избор. Термички прорачуни би требало да воде одлуку.
Релевантни стандарди обухватају ЈЦ/Т 868 за полиуретанске сендвич панеле са металном површином, ЈЦ/Т 869 за сендвич панеле од камене вуне са металном површином и ЈЦ/Т 689 за полистиренске сендвич панеле са металном површином. Спецификације пројекта и критеријуми прихватања треба да се односе на ове документе.
