Полиуретански сендвич панели

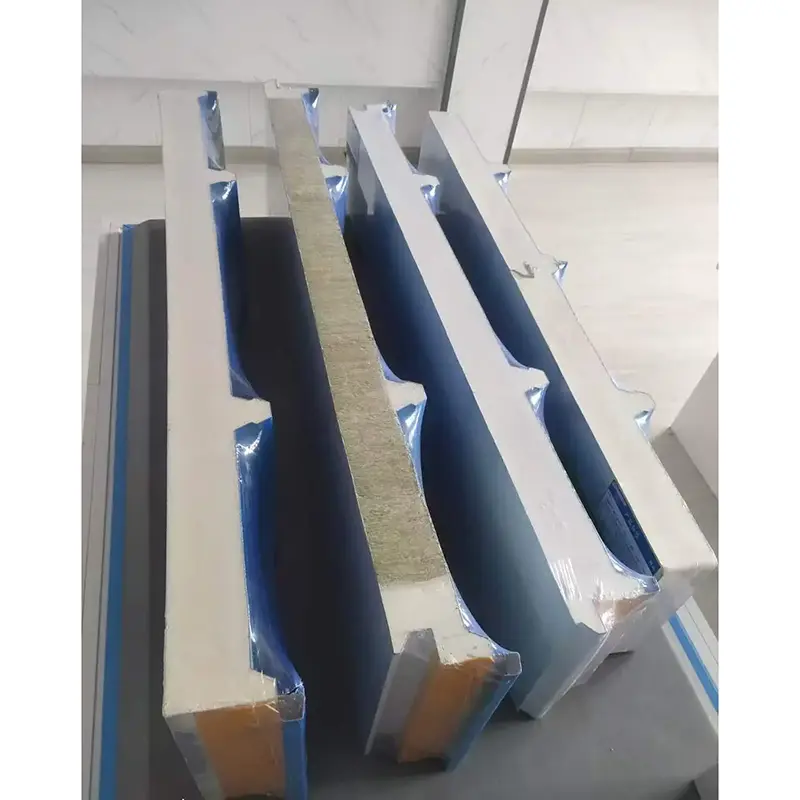

Полиуретански сендвич панели су композитни панели произведени у континуираном процесу. Панел се састоји од крутог језгра од полиуретанске пене спојеног између две металне облоге. Материјали за облагање укључују челик обложен у боји, поцинковани челик, челик обложен Ал-Зн или нерђајући челик. Након што су метални лимови обликовани у ролнама, између њих се убризгава полиуретанска пена. Високотемпературно пењење и очвршћавање стварају јаку везу између језгра и облога. Производња се одвија на потпуно компјутерски контролисаним непрекидним линијама, што помаже у одржавању уједначене густине језгра и доследне адхезије.

Челичне облоге обложене бојом обично се крећу од 0,4 мм до 0,8 мм у дебљини. Доступни површински премази укључују полиестер (ПЕ) и ПВДФ флуороугљеник. Круто полиуретанско језгро има густину од 30 кг/м³ до 80 кг/м³ и садржај затворених ћелија изнад 95% до 97%. Језгро садржи велики број независних затворених ћелија које ограничавају кретање ваздуха и смањују конвективни пренос топлоте. Топлотна проводљивост језгра се креће од 0,017 В/(м·К) до 0,024 В/(м·К). Под истим захтевима за уштеду енергије, полиуретански сендвич панел дебљине 20 мм обезбеђује топлотну изолацију упоредиву са полистиренским панелом дебљине 50 мм.

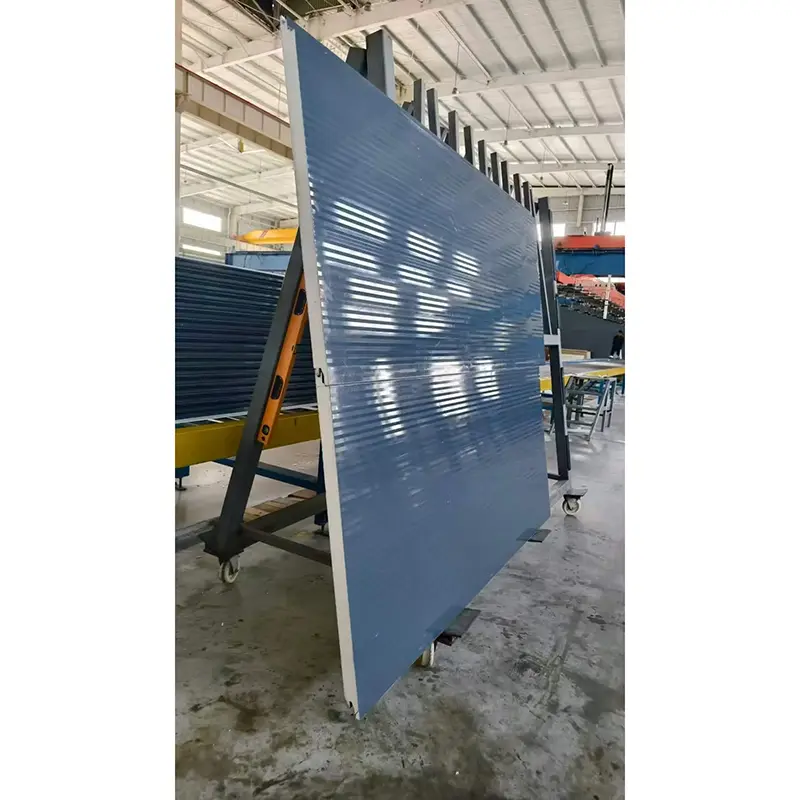

Стандардна ефективна ширина панела је 1.000 мм. Уобичајене дебљине су 50 мм, 75 мм, 100 мм, 150 мм и 200 мм, уз могућност прилагођавања. Профили панела укључују равне, микро-ребрасте, водено-таласне и троугласте шаре, омогућавајући архитектама да испуне различите захтеве дизајна фасаде.

Техничке спецификације

Подаци о учинку и верификација

1. Перформансе топлотне изолације

Полиуретански сендвич панели нуде ниске вредности топлотне проводљивости у поређењу са многим другим изолационим материјалима. Полиуретански системи ниске проводљивости нове генерације могу постићи вредности топлотне проводљивости од 0,017 В/(м·К) до 0,019 В/(м·К), што је око 20% боље од традиционалних полиуретанских формулација. За дату површину зграде и дебљину панела, коришћење панела ниске проводљивости може смањити годишњу потрошњу енергије за приближно 13,6%. Полиуретански сендвич панели које производи Ксињианг Гангзхисхенг показали су измерену топлотну проводљивост од чак 0,024 В/(м·К). Ови панели су коришћени у више од стотину пројеката, укључујући електрану Корла Гуокин и Алуминијум Ксињианг Тиансхан.

2. Отпорност на пламен

Перформансе сагоревања ових полиуретанских сендвич панела задовољавају стандарде класе Б1 отпорности на пламен, са индексом кисеоника од 30% или више. Полиуретан је термореактивни материјал. Када је изложена ватри, површина формира карбонизовани слој и не топи се нити производи запаљене капљице, што помаже у одлагању ширења пламена. Пројекат хладњаче Сханки Ксинхуи Фоод, са површином од скоро 30.000 м², користи полиуретанске сендвич панеле са БАСФ Еластопир® СБИ Б1 материјалом језгра. Овај материјал обезбеђује високу отпорност на ватру и испуњава захтеве заштите од пожара за велике хладњаче.

3. Чврстоћа везе и перформансе савијања

Чврстоћа везе између обложених листова и полиуретанског језгра није мања од 0,09 МПа. Капацитет оптерећења при савијању је најмање 0,5 кН/м² при отклону од Л₀/200. Континуирани производни процес помаже да се обезбеди сигурна веза, што смањује ризик од раслојавања или стварања пликова током дуготрајне употребе.

4. Отпорност на воду и стабилност димензија

Садржај затворених ћелија круте полиуретанске пене прелази 95% и може да достигне 100% у областима које се самогуше. Ово резултира веома ниском апсорпцијом воде и помаже у спречавању продирања кишнице и кондензације у панел. Материјал показује стабилност димензија са варијацијама испод 1% под температурним флуктуацијама од ±30°Ц, смањујући ризик од пуцања узрокованог термичким ширењем или контракцијом. Погодан је за окружења са радним температурама од -170°Ц до +100°Ц.

5. Валидација пројекта хладног ланца

У 2025. години, пројекат Сханки Ксинхуи Фоод постао је први у Кини који је користио полиуретанске сендвич панеле ниске топлотне проводљивости у хладном складишту. Пројекат је био сарадња између БАСФ-а и Мастер Цолд Цхаин-а. Обухвата више од 50 појединачних простора, као што је 22,7 метара потпуно аутоматизовано складиште са високим регалима, коморе за брзо замрзавање и стандардне коморе за замрзавање, и радионице за обраду. Скоро 30.000 м² панела је искоришћено, са опцијама облагања укључујући једнострани нерђајући челик, двострани нерђајући челик и двострани челик обложен у боји. Овај пројекат обезбеђује практичну валидацију топлотне изолације и противпожарних перформанси полиуретанских сендвич панела у окружењима хладног ланца са ултра ниским температурама.

Напомене о инсталацији и производњи

• Користите опрему за подизање са меким ременима како бисте избегли удубљење металних површина током руковања.
• Исеците панеле тестером са финим зубима или наменским алатом за сечење панела и очистите ивице сечења да бисте уклонили остатке пене.
• Заптивање спојева панела компатибилним заптивачем или заптивкама за одржавање непропусности ваздуха и воде.
• Чувајте панеле у затвореном или испод поклопца, подигнуте од земље, и држите их сувим пре постављања.
• За примену у хладњачи, уверите се да су сви спојеви и продори запечаћени како бисте спречили топлотни мост и улазак влаге.

Често постављана питања

Која је разлика између ПУ и ПИР језгара у полиуретанским сендвич панелима?

И ПУ (полиуретан) и ПИР (полиизоцијанурат) су језгра од круте пене. ПИР има модификовану хемијску структуру која обезбеђује побољшане карактеристике пожара и већу температурну отпорност у поређењу са стандардним ПУ. За апликације са строжим захтевима за безбедност од пожара, ПИР језгра се често препоручују.

Да ли се полиуретански сендвич панели могу користити за спољне зидове у високим зградама?

Полиуретански сендвич панели са степеном пожара Б1 могу се користити у многим типовима зграда, али се прво морају проверити локални грађевински прописи и противпожарни прописи. За вишеспратнице или подручја са специфичним захтевима за безбедност од пожара, неопходна је процена специфична за пројекат.

Како да одаберем тачну дебљину панела за пројекат хладњаче?

Дебљина панела зависи од потребне унутрашње температуре, услова околине и циљева енергетске ефикасности. Термички прорачун треба извршити за одређени пројекат. Уобичајене дебљине за хладњаче се крећу од 100 мм до 200 мм.

Које одржавање је потребно за полиуретанске сендвич панеле?

Препоручује се редовна визуелна контрола ради провере оштећења површине, оштећења заптивача спојева или корозије причвршћивача. Мање огреботине на обложеним челичним облогама треба поправити компатибилном бојом како би се спречила корозија. Дренажне стазе одржавајте чистим да бисте избегли накупљање воде.

Осигурање квалитета и инспекција

Улазне сировине се контролишу за сваку серију, укључујући дебљину металне површине, тип премаза и квалитет полиуретанске сировине. Током производње, прати се густина језгра, дебљина панела и снага везе. Готови панели се проверавају за тачност димензија, квалитет површине и паковање пре отпреме. Доступни су извештаји о фабричкој инспекцији у складу са ГБ/Т 23932-2009, а извештаји о испитивању типа треће стране могу се обезбедити на захтев пројекта.

Разматрања животне средине и одрживости

Неки полиуретански сендвич панели су доступни са сировинама избалансираних биомасе. На пример, БАСФ и Мастер су сарађивали на полиуретанским сендвич панелима Биомасс Баланце (БМБ) који су добили ИСЦЦ ПЛУС сертификат. Овај приступ помаже у смањењу угљичног отиска у процесу производње панела уз задржавање истих перформанси производа. Панели се такође могу дизајнирати за демонтажу и рециклажу на крају свог радног века, у зависности од комбинације материјала за облагање и језгро.
